Asennus
4.5 Integroitu vaihtolaite laitteelle Sensyflow FMT400-VTS
Välilaippamalli – anturiyksikkö irrotusasennossa
1
2

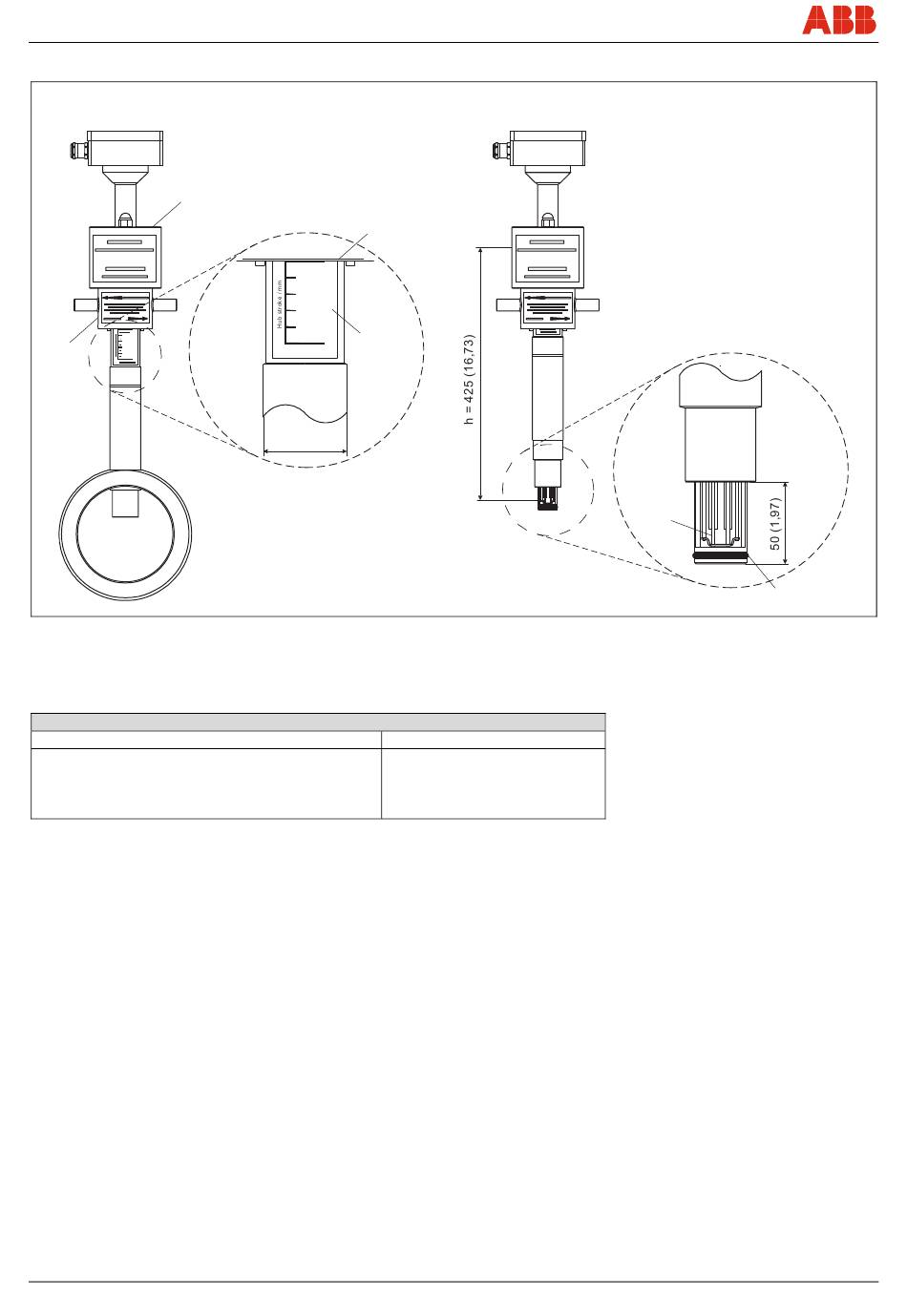

Kuva 6: Mitat mm (inch)
1 Suojalevyt laipalle DN 25 (1")
2 Kytkinmutteri
3 Kytkinmutterin alareuna
Välilaipparakenne
h = 263 mm (10,35 inch)
koot DN 50, DN 65 ja DN 80 / 2", 3"
h = 425 mm (16,73 inch)
koot DN 100, DN 125, DN 150 ja DN 200 / 4", 6", 8"
Jos anturin poistamisen on oltava mahdollista käytön aikana ilman kaasun ulostuloa, on
putkirakenneosien ja hitsattavan adapterin sijaan käytettävä integroitavaa vaihtolaitetta.
Asennusta suositellaan sellaisiin pääjohtojen (esim. paineilman syöttö) mittauskohtiin, jotka olisi
huuhdeltava ennen anturin poistamista tai yleisesti sellaisiin mittauksiin, jotka vaatisivat muuten
anturin poistamisen takia laitteisto-osien pois päältä kytkemistä.
16 - FI
3
0 - CLOSE - ZU
10
20
30
4
40
50 - OPEN - MESSEN
Ø 50 (1,97)
Mittauslaitteen pituus h
Sisäänhitsattu malli
h = aina 425 mm (16,73 inch)
Sensyflow FMT400-VTS, FMT400-VTCS
Sisäänhitsattu malli – anturiyksikkö mittausasennossa
4 Anturiyksikön asennon näyttö, 50 mm isku (1,97 inch)
5 O-rengas
6 Mittauselementit
6
5
G00812
CI/FMT400-VTS/VTCS-X1
