Montering
4.5.3 Montering av svetsversion
Svetsversionen till växelanordningen finns i 2 längder:
- i bredderna DN 100 ... DN 125 (4 ... 5") och
- i bredderna DN 150 ... DN 300 (6 ... 12").
Mätvärdessensorlängderna är i bägge fallen identiska med h = 425 mm (16,73 inch).
Monteringsdjupet är beroende av rörets diameter och ska beräknas individuellt.
Varning:
Förkorta eller förändra inte komponenter till växelanordningen.
Det kan leda till okontrollerat utflöde av mätmedium.
Detta kan leda till allvariga skador eller död.

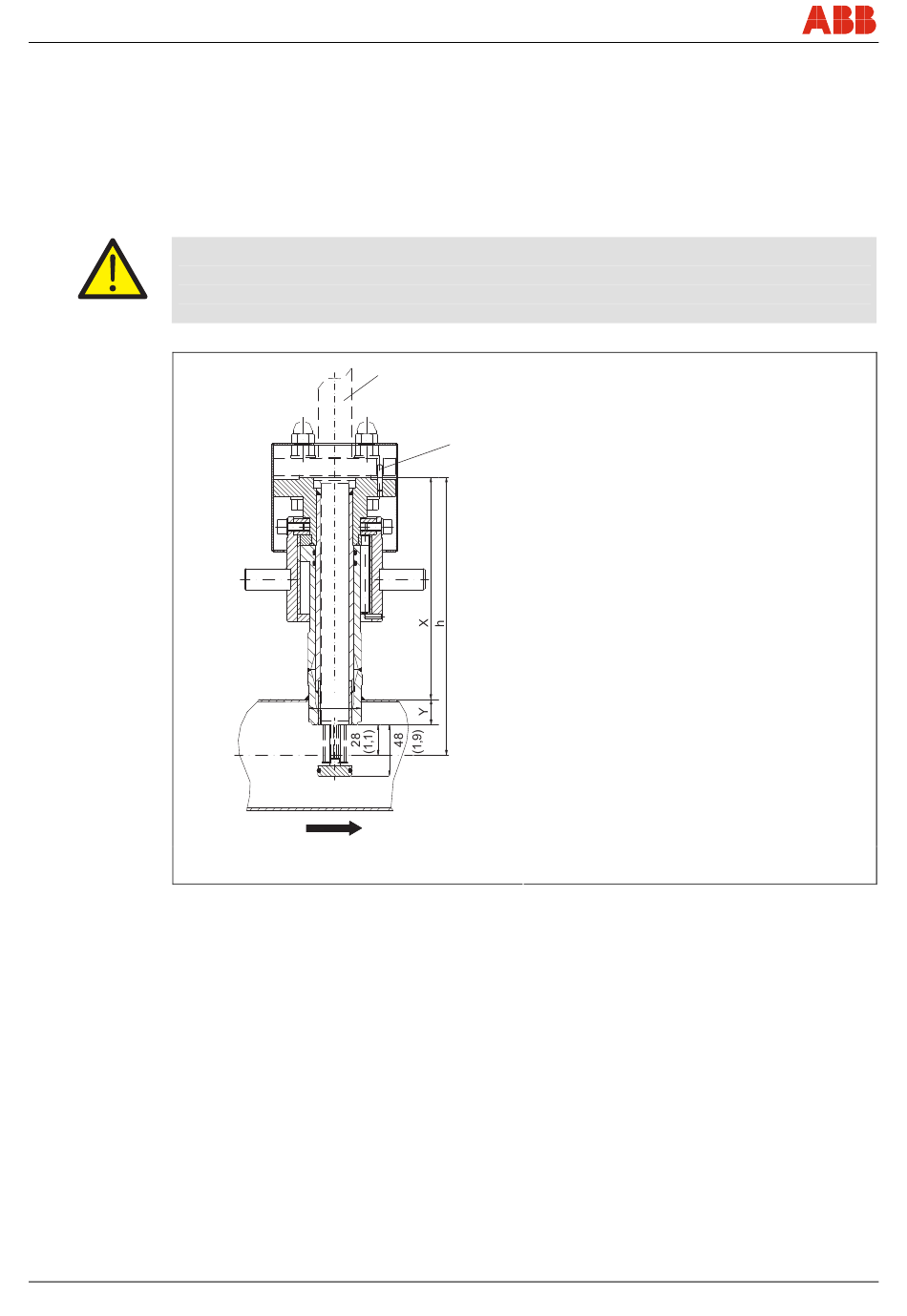

Fig. 9:
1 Mätvärdessensor
2 Centreringsstift
18 - SV
1
Ø50
(2)
G00852
Flödesriktning
Måttangivelser i mm (inch) Växelanordning i mätposition
Sensyflow FMT400-VTS, FMT400-VTCS
Beräkning av monteringsdjup
(växelanordning i mätposition):
2
X = h - (Ø rör utsida / 2)
Y = (Ø rör utsida / 2) - 28
Exempel:
Mätomvandlare av längd h = 425 mm
Rör med ytterdiameter 210 mm
Växelanordning befinner sig i mätposition
X = 425 mm - (210 mm / 2) = 320 mm
CI/FMT400-VTS/VTCS-X1
