ABB Sensyflow FMT400-VTS Inbetriebnahmeanleitung Seite 17

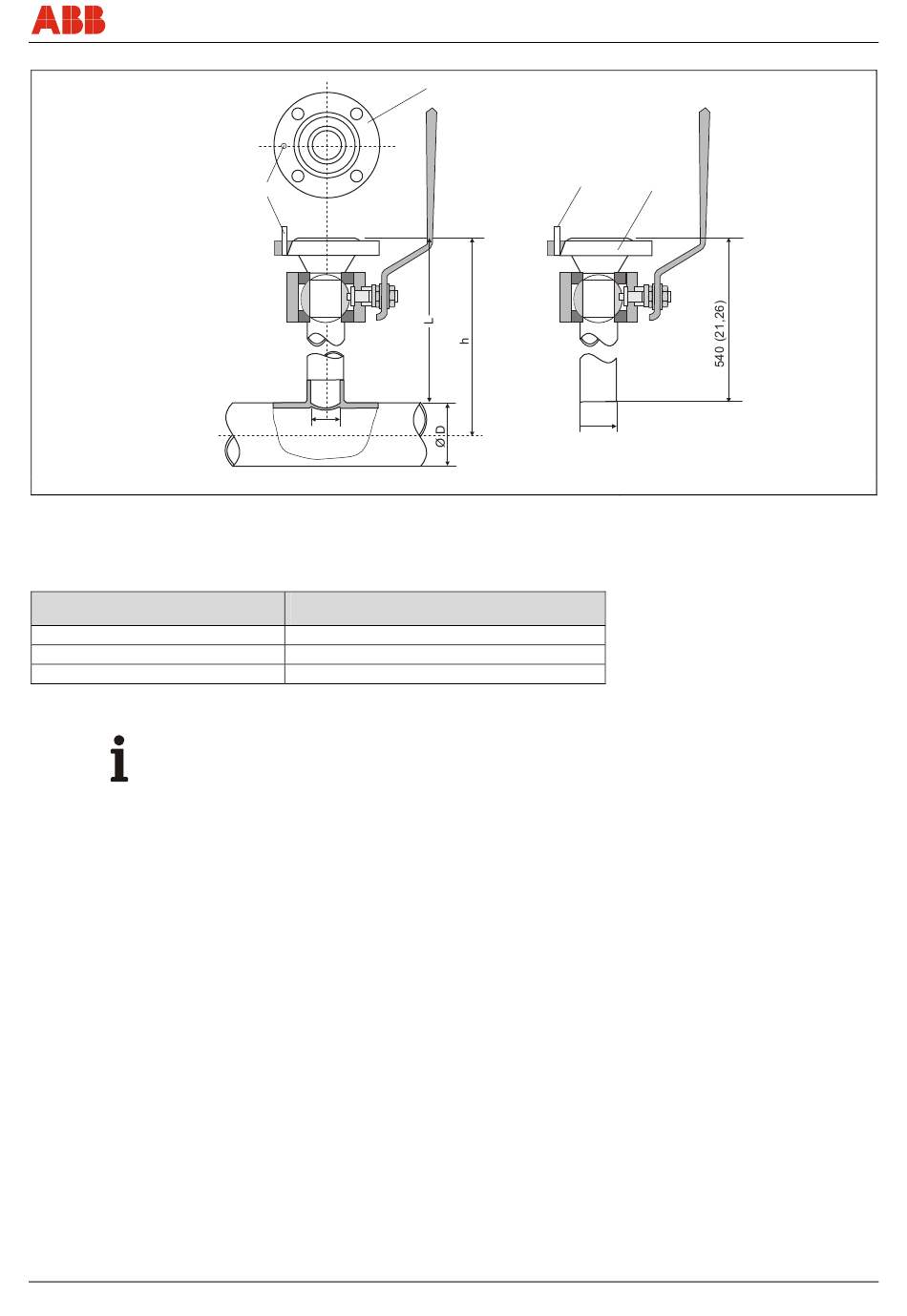

Abb. 5: Abmessungen in mm (inch)
1 Zentrierstift
2 O-Ring-Nut
Messwertaufnehmerlänge h
in mm (inch)
263 (10,35)
425 (16,73)
775 (30,51)
1) Die Begrenzung des maximalen Rohrdurchmessers gilt nur bei Installationen mit Sensoreinheit in Rohrmitte.
Bei größeren oder nicht-runden Querschnitten wird eine nicht-mittige Sensorposition im Prozess bei der Kalibrierung berücksichtigt.
Wichtig (Hinweis)
Abweichungen von den angegebenen Maß- und Lagetoleranzen führen zu zusätzlichen
Messunsicherheiten.
CI/FMT400-VTS/VTCS-X1
2
1
Ø d
min. 28 (1,10)
← Durchflussrichtung
Rohrdurchmesser außen min. / max.
in mm (inch)
100 ... 150 (3,94 ... 5,91)
> 150 ... 500 (5,91 ... 19,69)
> 500 ... 1150 (19,69 ... 45,28)
Sensyflow FMT400-VTS, FMT400-VTCS
1
Ø 48,3 (1,90)
3 Anschlussflansch DN 25 (1")
D Rohrdurchmesser (außen)
1)
Montage
3
G00803
DE - 15
