Montaggio
4 Montaggio

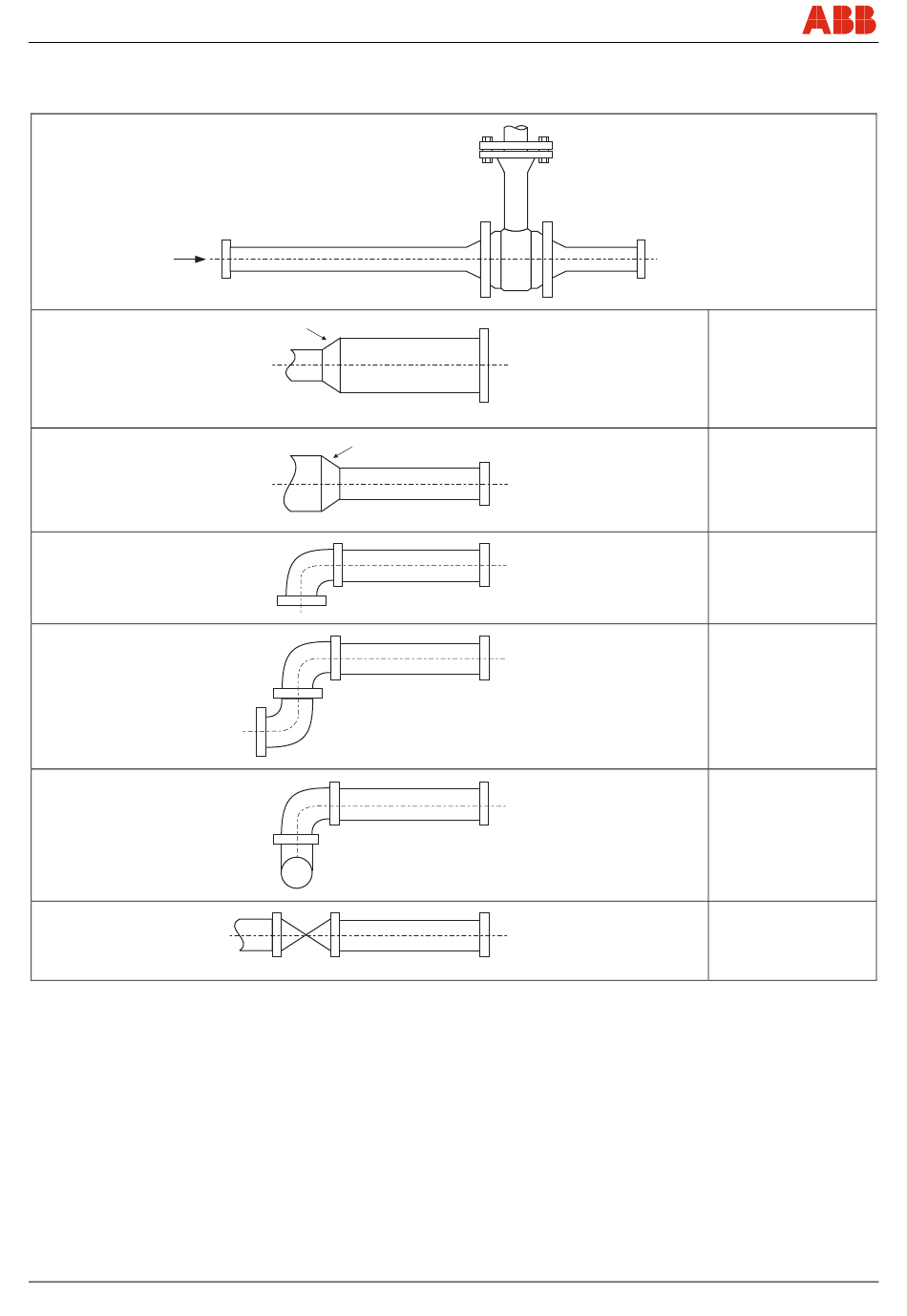

4.1 Tratti di stabilizzazione raccomandati secondo DIN EN ISO 5167-1
Wechsel ein-auf zweispaltig
Per ottenere l'accuratezza di misura indicata sono indispensabili i
tratti di stabilizzazione sopra specificati. Per combinazioni di più
disturbi in ingresso, ad esempio valvola e riduzione, va considerato
sempre il tratto rettilineo a monte più lungo. In condizioni di spazio
ristretto sul luogo di montaggio è possibile accorciare il tratto
rettilineo a valle fino ad un valore pari a 3 x D. L'accorciamento dei
tratti rettilineo a monte
dell'accuratezza di misura ottenibile.
Wechsel ein-auf zweispaltig
10 - IT
×
X D
< 7°
< 7°
minimo vanno invece a
Sensyflow FMT400-VTS, FMT400-VTCS
G00806
G00807
G00808
G00809
G00810
G00811
L'alta riproducibilità del valore misurato continua ad essere garantita.
Se i tratti di stabilizzazione non sono sufficienti, in determinate
condizioni è possibile una taratura speciale. A tal fine è necessario
un adeguamento dettagliato per ogni singolo caso.
Per gas di densità molto bassa (idrogeno, elio) i tratti di
stabilizzazione indicati devono essere raddoppiati.
scapito
×
5 D
G00805
Allargamento
X = 15
Riduzione
X = 15
Curva a 90°
X = 20
Due curve a 90° sullo
stesso piano
X = 25
Due curve a 90° su piani
diversi
X = 40
Valvola / saracinesca
X = 50
