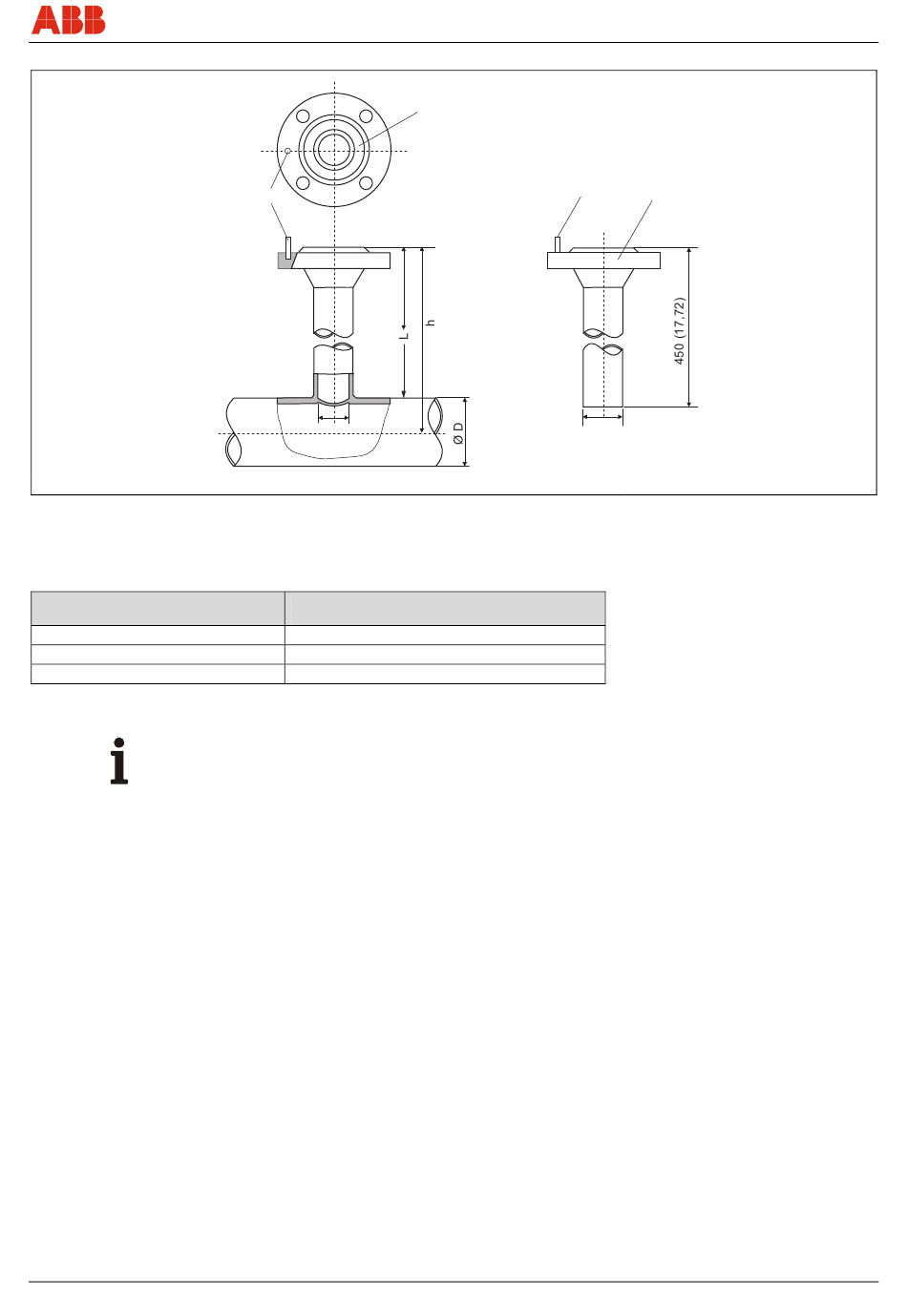

Billede 4: Mål i mm (inch)
1 Centertap
2 O-ringnot
Følerlængde for måleværdien h
i mm (inch)
263 (10,35)
425 (16,73)
775 (30,51)
1) Begrænsningen af den maksimale rørdiameter gælder kun for installationer med sensorenhed i midten af røret.
Ved større eller ikke-runde tværsnit bliver der under kalibreringsprocessen taget hensyn til en ikke-centreret sensorposition.
Vigtig (bemærkning)
Afvigelser fra de angivne måle- og positionstolerancer medfører yderligere
måleunøjagtigheder.
CI/FMT400-VTS/VTCS-X1
2
1
Ø d
min. 28 (1,10)
← Flowretning
3 Tilslutningsflange DN 25 (1")
D Rørdiameter (udvendig)
Udvendig rørdiameter min./maks.
i mm (inch)
100 ... 350 (3,94 ... 13,78)
> 350 ... 700 (13,78 ... 27,56)
> 700 ... 1400 (27,56 ... 55,12)
Sensyflow FMT400-VTS, FMT400-VTCS
1
3
Ø 33,7 (1,33)
G00802
1)
Montering
DA - 13
