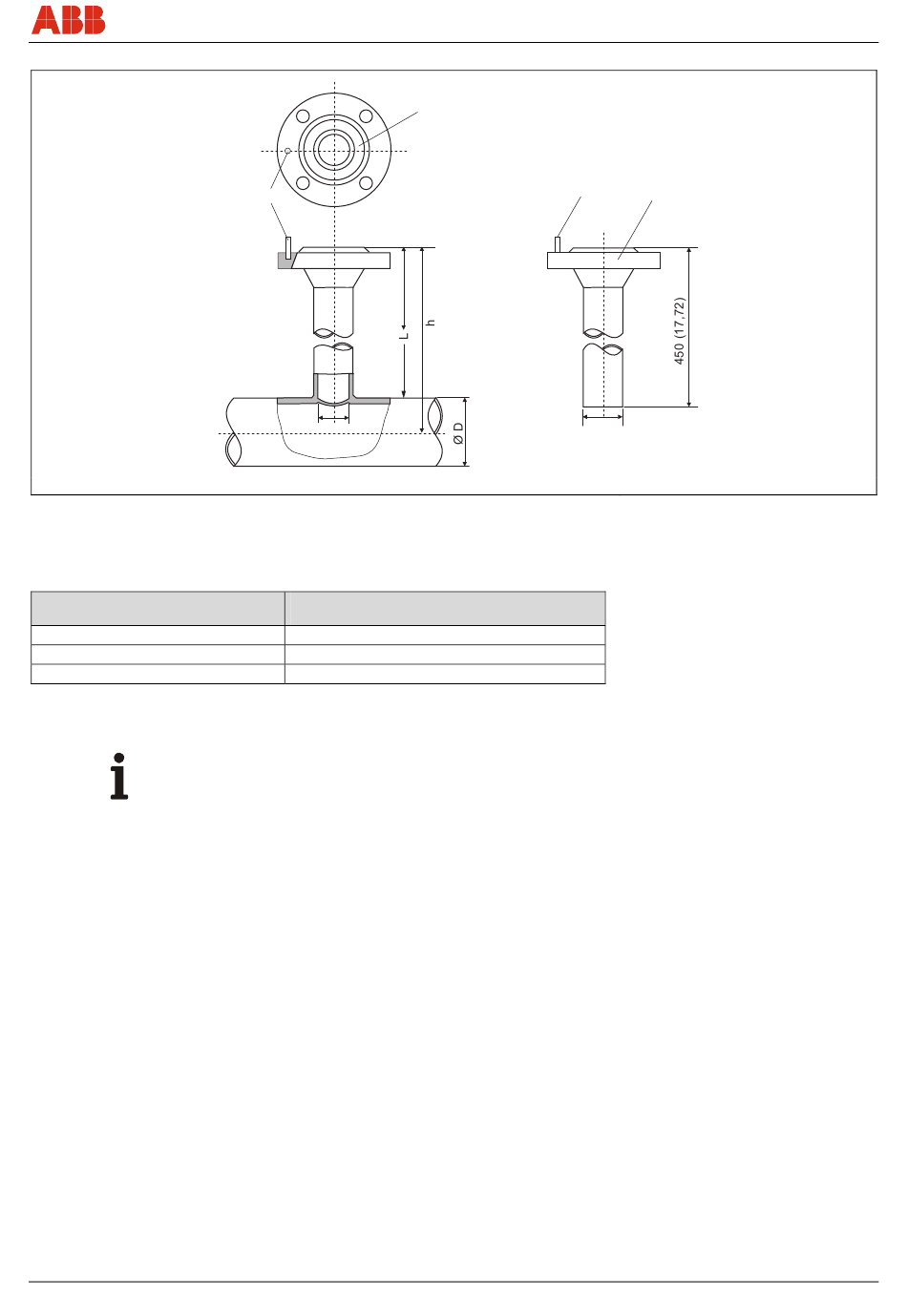

Fig. 4: Medidas en mm (inch)
1 Pasador de centrado
2 Ranura para la junta tórica
Longitud del sensor de caudal (h)
en mm (inch)
263 (10,35)
425 (16,73)
775 (30,51)
1) La limitación del diámetro exterior máximo del tubo se refiere sólamente a sensores instalados en el centro de la tubería.
Si se utilizan tubos de mayor diámetro o diámetro irregular, durante la calibración se tendrá en cuenta que el sensor no se encontrará
en el centro de la tubería.
Importante (nota)
Cualquier divergencia de las tolerancias indicadas de medida y posición provocan
inseguridades adicionales en la medición.
CI/FMT400-VTS/VTCS-X1
2
1
Ø d
min. 28 (1,10)
← Dirección de flujo
3 Brida de empalme DN 25 (1")
D diámetro de tubo (exterior)
Diámetro exterior del tubo (mín./máx.)
en mm (inch)
100 ... 350 (3,94 ... 13,78)
> 350 ... 700 (13,78 ... 27,56)
> 700 ... 1400 (27,56 ... 55,12)
Sensyflow FMT400-VTS, FMT400-VTCS
1
3
Ø 33,7 (1,33)
G00802
1)
Montaje
ES - 13
