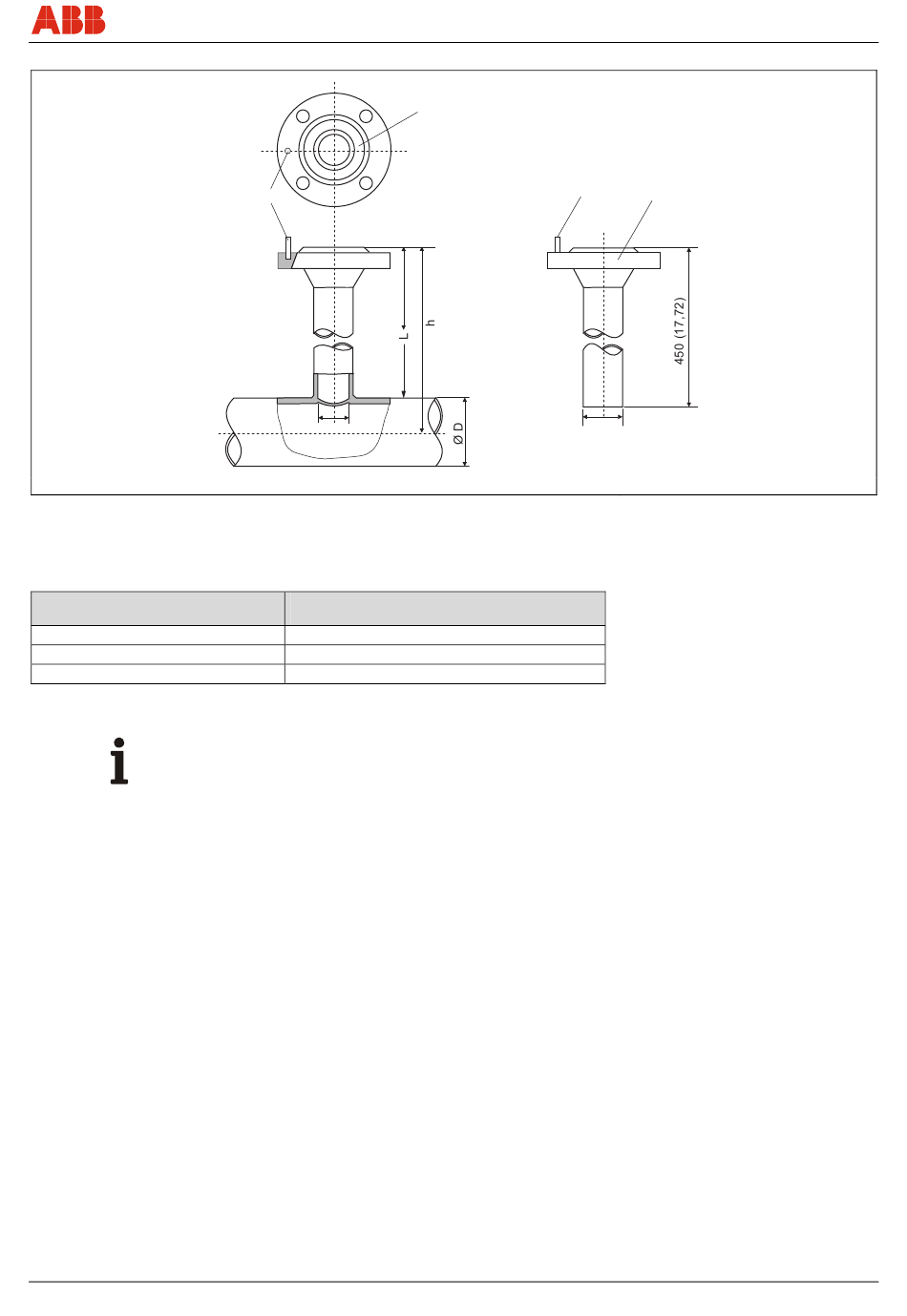

Fig. 4: Medidas em mm (inch)
1 Pino de centragem
2 Ranhura do anel tórico
Comprimento h do sensor
em mm (inch)
263 (10,35)
425 (16,73)
775 (30,51)
1) A limitação do diâmetro máximo do tubo válido somente para instalações com sensor no centro do tubo.
No caso de secções transversais maiores ou não redondas, é considerada na calibração uma posição não centrada do sensor no processo.
Importante (nota)
Divergências das tolerâncias de dimensões e posição desestabilizam adicionalmente a
medição.
CI/FMT400-VTS/VTCS-X1
2
1
Ø d
min. 28 (1,10)
← Sentido de fluxo
3 Flange de ligação DN 25 (1")
D Diâmetro do tubo (externo)
Diâmetro externo do tubo mín. / máx.
em mm (inch)
100 ... 350 (3,94 ... 13,78)
> 350 ... 700 (13,78 ... 27,56)
> 700 ... 1400 (27,56 ... 55,12)
Sensyflow FMT400-VTS, FMT400-VTCS
1
3
Ø 33,7 (1,33)
G00802
1)
Montagem
PT - 13
