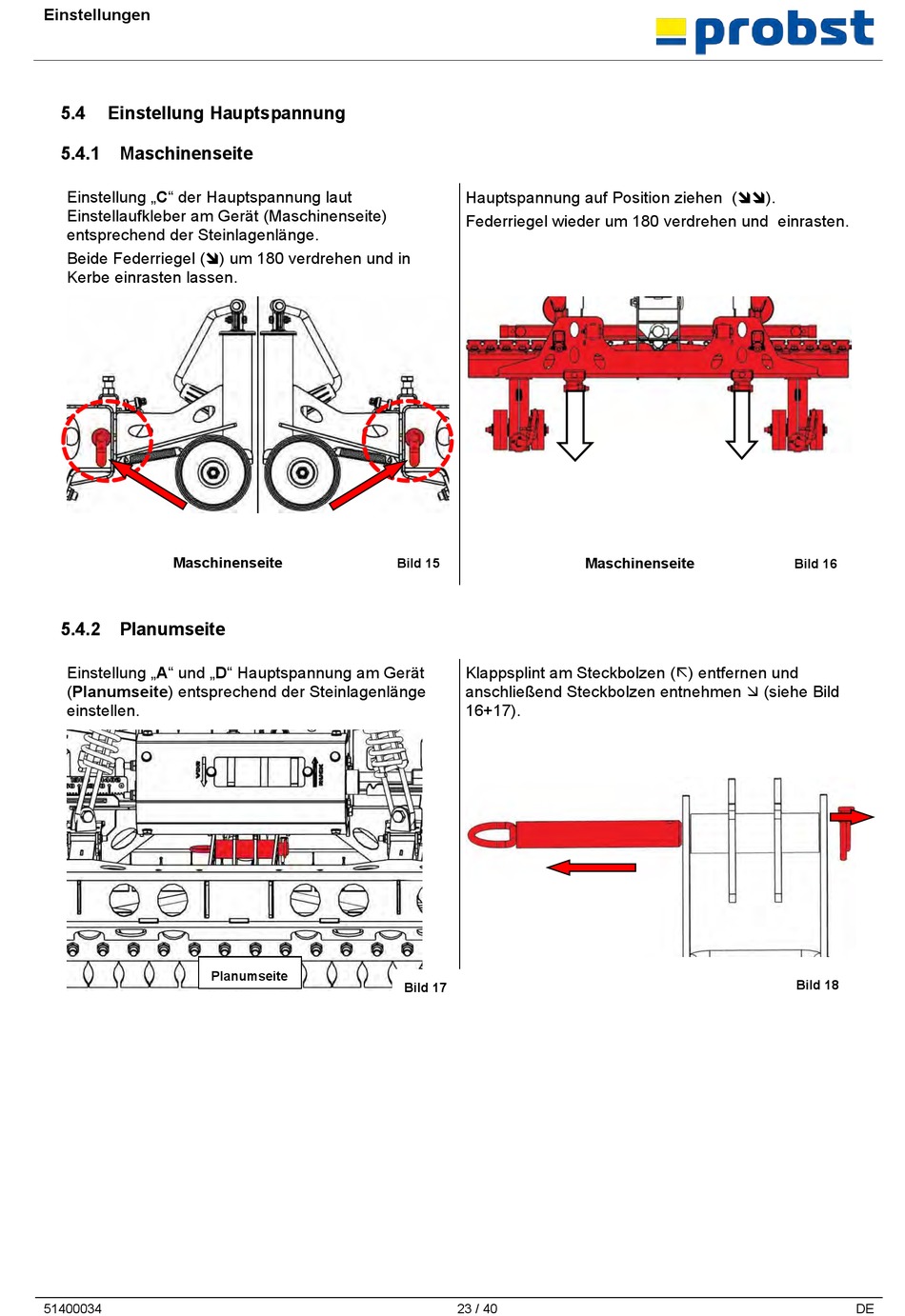

Einstellung Hauptspannung

5.4.1 Maschinenseite

Einstellung „C" der Hauptspannung laut
Einstellaufkleber am Gerät (Maschinenseite)
entsprechend der Steinlagenlänge.
Beide Federriegel () um 180 verdrehen und in
Kerbe einrasten lassen.
Maschinenseite

5.4.2 Planumseite

Einstellung „A" und „D" Hauptspannung am Gerät
(Planumseite) entsprechend der Steinlagenlänge
einstellen.
Planumseite
51400034
Hauptspannung auf Position ziehen ().
Federriegel wieder um 180 verdrehen und einrasten.
Bild 15
Klappsplint am Steckbolzen () entfernen und
anschließend Steckbolzen entnehmen  (siehe Bild
16+17).
Bild 17
23 / 40
Maschinenseite
Bild 16
Bild 18
