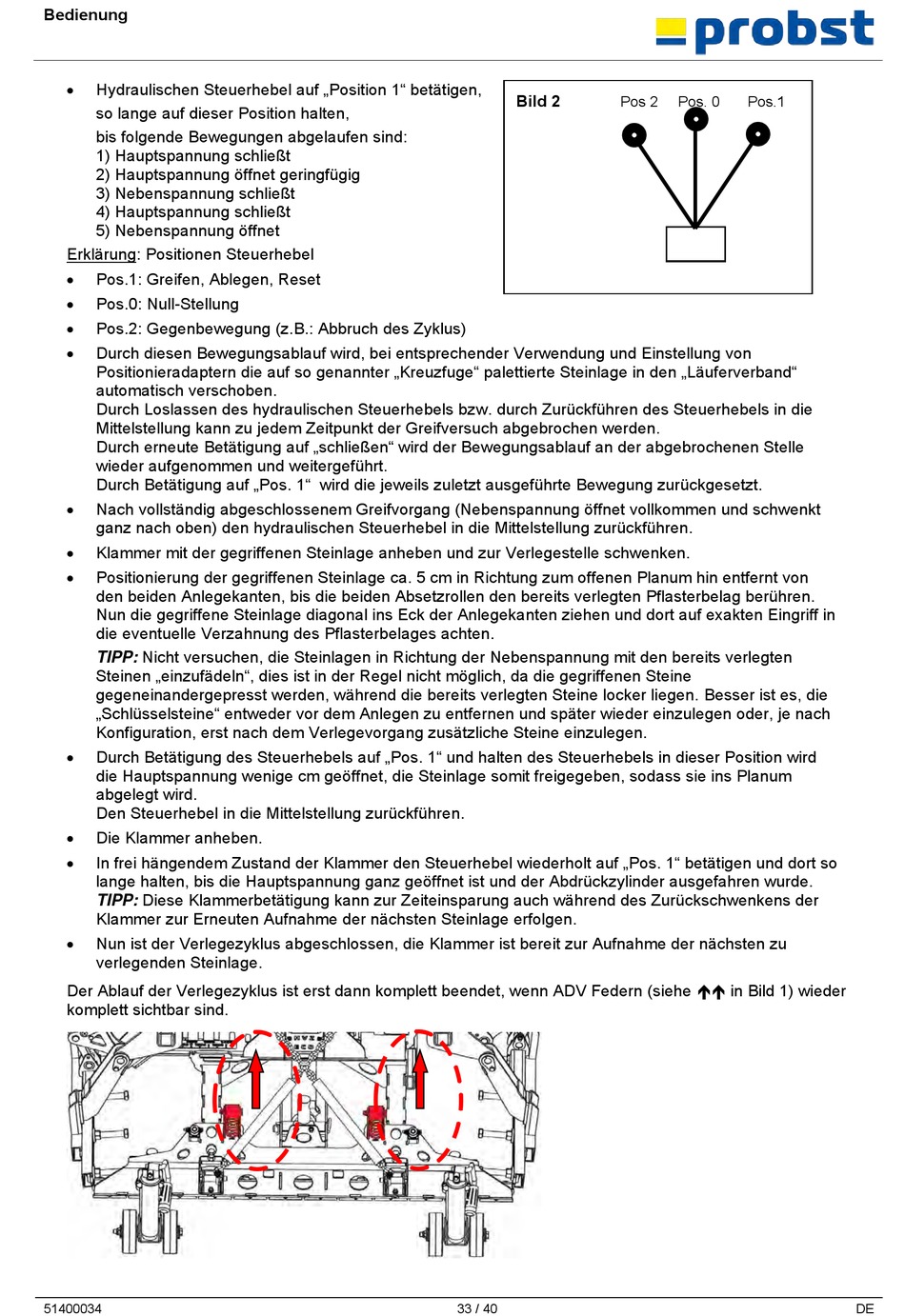

probst HVZ-ECO Betriebsanleitung Seite 37

Bedienung
Hydraulischen Steuerhebel auf „Position 1" betätigen,
•
so lange auf dieser Position halten,
bis folgende Bewegungen abgelaufen sind:
1) Hauptspannung schließt
2) Hauptspannung öffnet geringfügig
3) Nebenspannung schließt
4) Hauptspannung schließt
5) Nebenspannung öffnet
Erklärung: Positionen Steuerhebel
Pos.1: Greifen, Ablegen, Reset
•
Pos.0: Null-Stellung
•
• Pos.2: Gegenbewegung (z.B.: Abbruch des Zyklus)
• Durch diesen Bewegungsablauf wird, bei entsprechender Verwendung und Einstellung von
Positionieradaptern die auf so genannter „Kreuzfuge" palettierte Steinlage in den „Läuferverband"
automatisch verschoben.
Durch Loslassen des hydraulischen Steuerhebels bzw. durch Zurückführen des Steuerhebels in die
Mittelstellung kann zu jedem Zeitpunkt der Greifversuch abgebrochen werden.
Durch erneute Betätigung auf „schließen" wird der Bewegungsablauf an der abgebrochenen Stelle
wieder aufgenommen und weitergeführt.
Durch Betätigung auf „Pos. 1" wird die jeweils zuletzt ausgeführte Bewegung zurückgesetzt.
Nach vollständig abgeschlossenem Greifvorgang (Nebenspannung öffnet vollkommen und schwenkt
•
ganz nach oben) den hydraulischen Steuerhebel in die Mittelstellung zurückführen.
Klammer mit der gegriffenen Steinlage anheben und zur Verlegestelle schwenken.
•
Positionierung der gegriffenen Steinlage ca. 5 cm in Richtung zum offenen Planum hin entfernt von
•
den beiden Anlegekanten, bis die beiden Absetzrollen den bereits verlegten Pflasterbelag berühren.
Nun die gegriffene Steinlage diagonal ins Eck der Anlegekanten ziehen und dort auf exakten Eingriff in
die eventuelle Verzahnung des Pflasterbelages achten.
TIPP: Nicht versuchen, die Steinlagen in Richtung der Nebenspannung mit den bereits verlegten
Steinen „einzufädeln", dies ist in der Regel nicht möglich, da die gegriffenen Steine
gegeneinandergepresst werden, während die bereits verlegten Steine locker liegen. Besser ist es, die
„Schlüsselsteine" entweder vor dem Anlegen zu entfernen und später wieder einzulegen oder, je nach
Konfiguration, erst nach dem Verlegevorgang zusätzliche Steine einzulegen.
Durch Betätigung des Steuerhebels auf „Pos. 1" und halten des Steuerhebels in dieser Position wird
•
die Hauptspannung wenige cm geöffnet, die Steinlage somit freigegeben, sodass sie ins Planum
abgelegt wird.
Den Steuerhebel in die Mittelstellung zurückführen.
Die Klammer anheben.
•
In frei hängendem Zustand der Klammer den Steuerhebel wiederholt auf „Pos. 1" betätigen und dort so
•
lange halten, bis die Hauptspannung ganz geöffnet ist und der Abdrückzylinder ausgefahren wurde.
TIPP: Diese Klammerbetätigung kann zur Zeiteinsparung auch während des Zurückschwenkens der
Klammer zur Erneuten Aufnahme der nächsten Steinlage erfolgen.
• Nun ist der Verlegezyklus abgeschlossen, die Klammer ist bereit zur Aufnahme der nächsten zu
verlegenden Steinlage.
Der Ablauf der Verlegezyklus ist erst dann komplett beendet, wenn ADV Federn (siehe  in Bild 1) wieder
komplett sichtbar sind.
51400034
Bild 2
Pos 2
33 / 40
Pos. 0 Pos.1
DE
