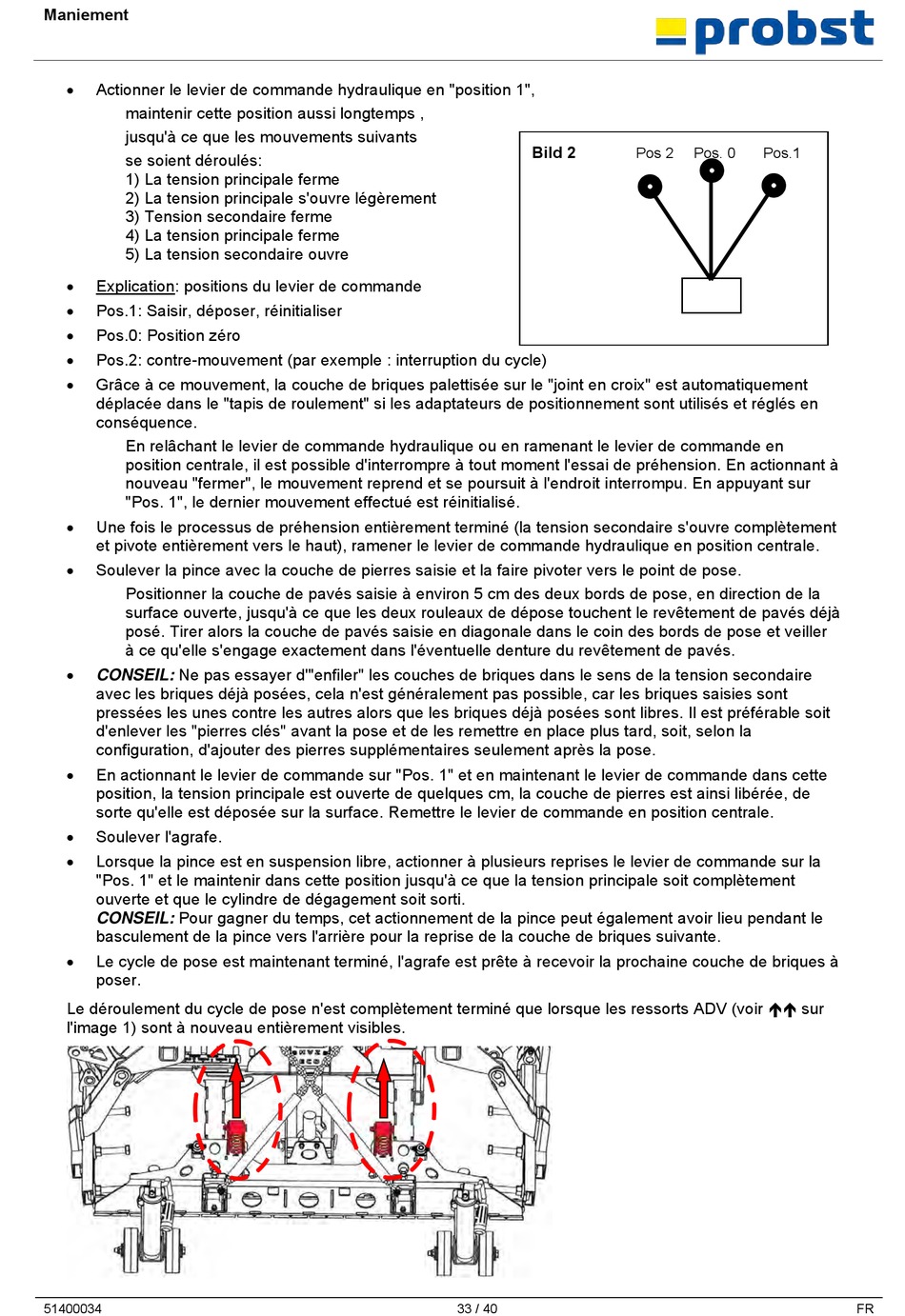

Maniement
Actionner le levier de commande hydraulique en "position 1",
maintenir cette position aussi longtemps ,
jusqu'à ce que les mouvements suivants
se soient déroulés:
1) La tension principale ferme
2) La tension principale s'ouvre légèrement
3) Tension secondaire ferme
4) La tension principale ferme
5) La tension secondaire ouvre
Explication: positions du levier de commande
Pos.1: Saisir, déposer, réinitialiser
Pos.0: Position zéro
Pos.2: contre-mouvement (par exemple : interruption du cycle)
Grâce à ce mouvement, la couche de briques palettisée sur le "joint en croix" est automatiquement
déplacée dans le "tapis de roulement" si les adaptateurs de positionnement sont utilisés et réglés en
conséquence.
En relâchant le levier de commande hydraulique ou en ramenant le levier de commande en
position centrale, il est possible d'interrompre à tout moment l'essai de préhension. En actionnant à
nouveau "fermer", le mouvement reprend et se poursuit à l'endroit interrompu. En appuyant sur
"Pos. 1", le dernier mouvement effectué est réinitialisé.
Une fois le processus de préhension entièrement terminé (la tension secondaire s'ouvre complètement
et pivote entièrement vers le haut), ramener le levier de commande hydraulique en position centrale.
Soulever la pince avec la couche de pierres saisie et la faire pivoter vers le point de pose.
Positionner la couche de pavés saisie à environ 5 cm des deux bords de pose, en direction de la
surface ouverte, jusqu'à ce que les deux rouleaux de dépose touchent le revêtement de pavés déjà
posé. Tirer alors la couche de pavés saisie en diagonale dans le coin des bords de pose et veiller
à ce qu'elle s'engage exactement dans l'éventuelle denture du revêtement de pavés.
CONSEIL: Ne pas essayer d'"enfiler" les couches de briques dans le sens de la tension secondaire
avec les briques déjà posées, cela n'est généralement pas possible, car les briques saisies sont
pressées les unes contre les autres alors que les briques déjà posées sont libres. Il est préférable soit
d'enlever les "pierres clés" avant la pose et de les remettre en place plus tard, soit, selon la
configuration, d'ajouter des pierres supplémentaires seulement après la pose.
En actionnant le levier de commande sur "Pos. 1" et en maintenant le levier de commande dans cette
position, la tension principale est ouverte de quelques cm, la couche de pierres est ainsi libérée, de
sorte qu'elle est déposée sur la surface. Remettre le levier de commande en position centrale.
Soulever l'agrafe.
Lorsque la pince est en suspension libre, actionner à plusieurs reprises le levier de commande sur la
"Pos. 1" et le maintenir dans cette position jusqu'à ce que la tension principale soit complètement
ouverte et que le cylindre de dégagement soit sorti.
CONSEIL: Pour gagner du temps, cet actionnement de la pince peut également avoir lieu pendant le
basculement de la pince vers l'arrière pour la reprise de la couche de briques suivante.
Le cycle de pose est maintenant terminé, l'agrafe est prête à recevoir la prochaine couche de briques à
poser.
Le déroulement du cycle de pose n'est complètement terminé que lorsque les ressorts ADV (voir  sur
l'image 1) sont à nouveau entièrement visibles.
51400034
Bild 2
33 / 40
Pos 2
Pos. 0
Pos.1
FR
