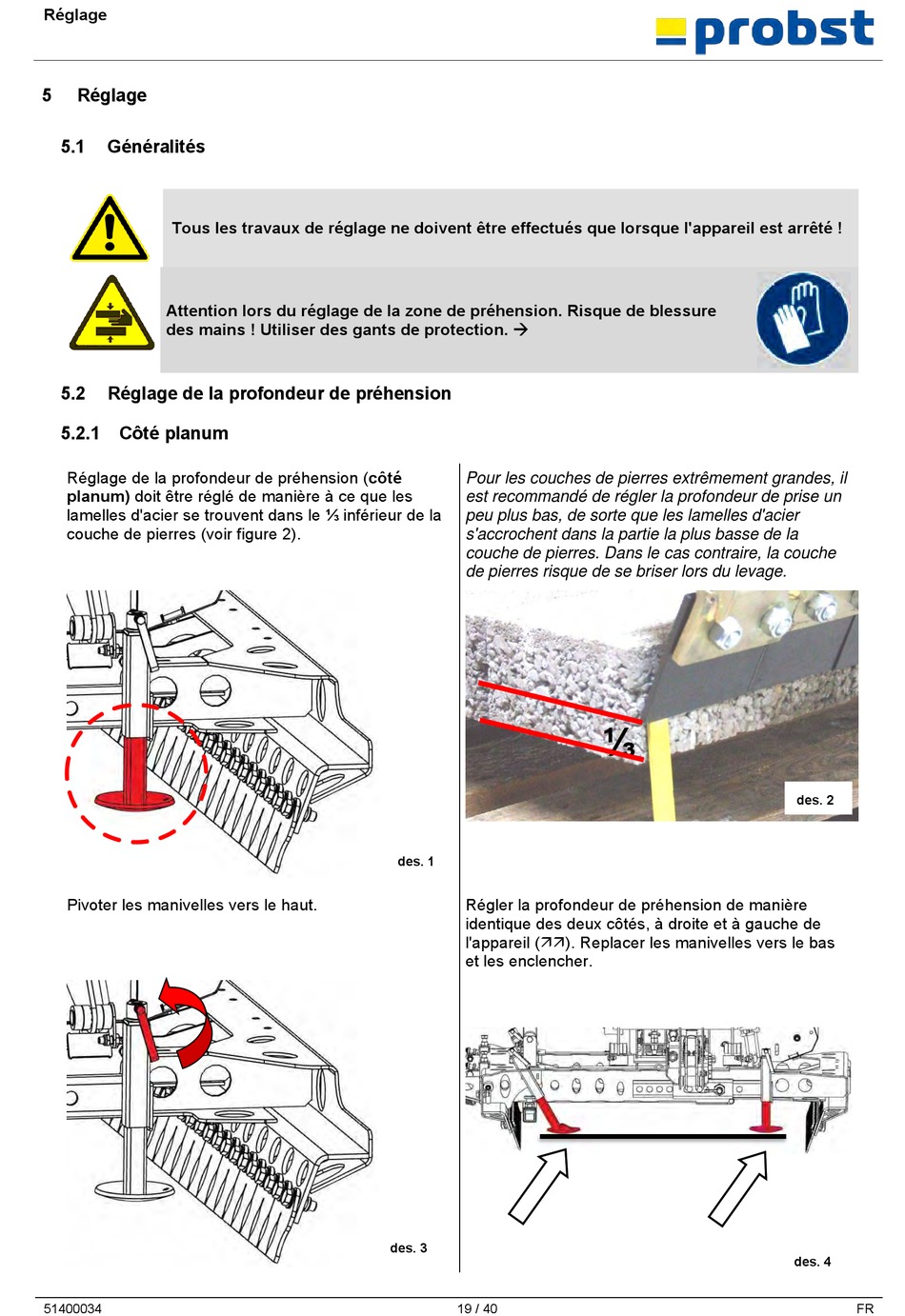

probst HVZ-ECO Betriebsanleitung Seite 119

Réglage
5 Réglage
5.1 Généralités
Tous les travaux de réglage ne doivent être effectués que lorsque l'appareil est arrêté !
Attention lors du réglage de la zone de préhension. Risque de blessure
des mains ! Utiliser des gants de protection. →
5.2 Réglage de la profondeur de préhension
5.2.1 Côté planum
Réglage de la profondeur de préhension (côté
planum) doit être réglé de manière à ce que les
lamelles d'acier se trouvent dans le ⅓ inférieur de la
couche de pierres (voir figure 2).
Pivoter les manivelles vers le haut.
51400034
Pour les couches de pierres extrêmement grandes, il
est recommandé de régler la profondeur de prise un
peu plus bas, de sorte que les lamelles d'acier
s'accrochent dans la partie la plus basse de la
couche de pierres. Dans le cas contraire, la couche
de pierres risque de se briser lors du levage.
des. 1
Régler la profondeur de préhension de manière
identique des deux côtés, à droite et à gauche de
l'appareil (). Replacer les manivelles vers le bas
et les enclencher.
des. 3
19 / 40
⅓
des. 2
des. 4
FR
