probst HVZ-ECO Betriebsanleitung Seite 31

Einstellungen
2

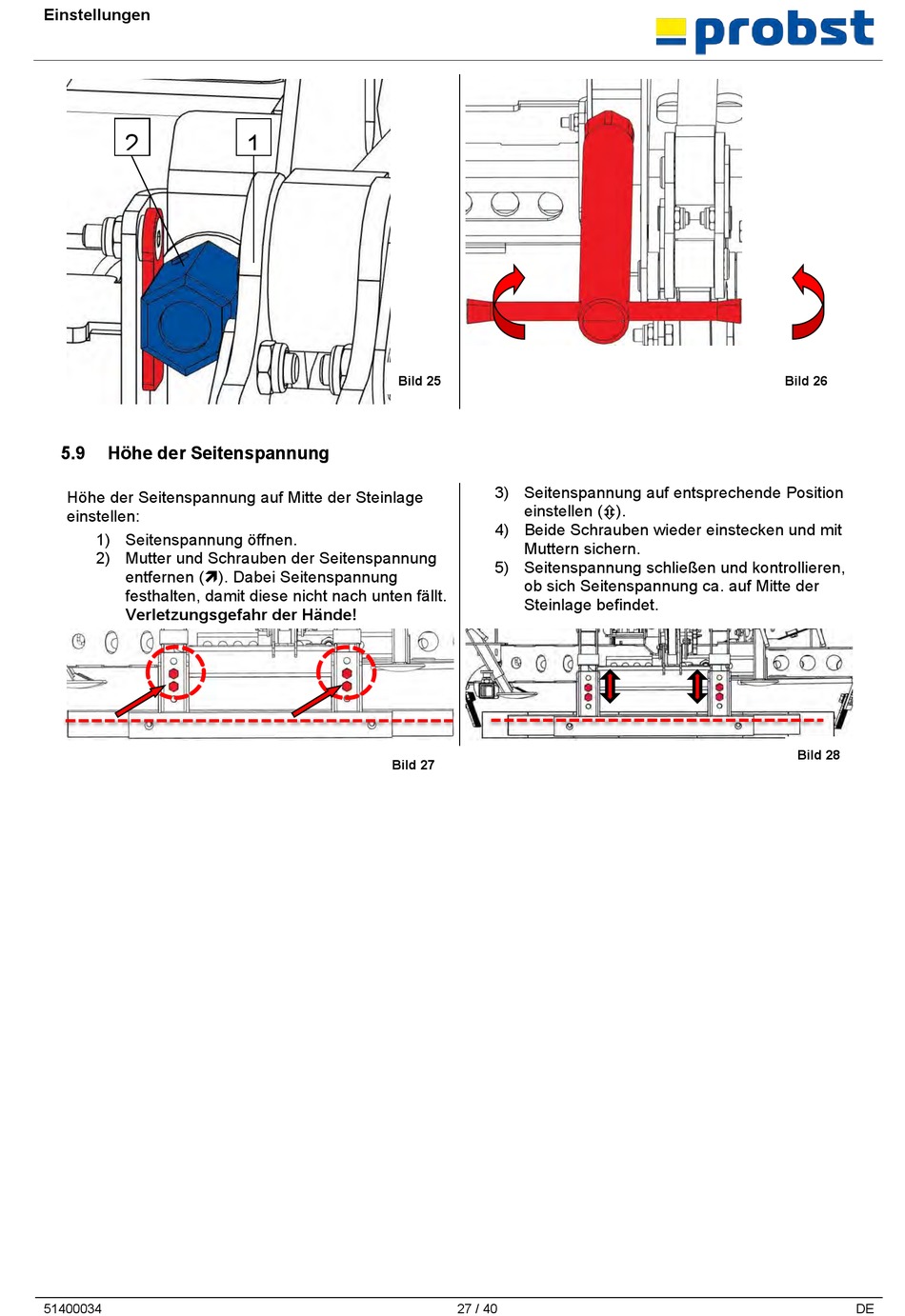

5.9 Höhe der Seitenspannung
Höhe der Seitenspannung auf Mitte der Steinlage
einstellen:
1) Seitenspannung öffnen.
2) Mutter und Schrauben der Seitenspannung
entfernen (). Dabei Seitenspannung
festhalten, damit diese nicht nach unten fällt.
Verletzungsgefahr der Hände!
51400034
1
Bild 25
Bild 27
3) Seitenspannung auf entsprechende Position
einstellen ().
4) Beide Schrauben wieder einstecken und mit
Muttern sichern.
5) Seitenspannung schließen und kontrollieren,
ob sich Seitenspannung ca. auf Mitte der
Steinlage befindet.
27 / 40
Bild 26
Bild 28
DE
