Réglage

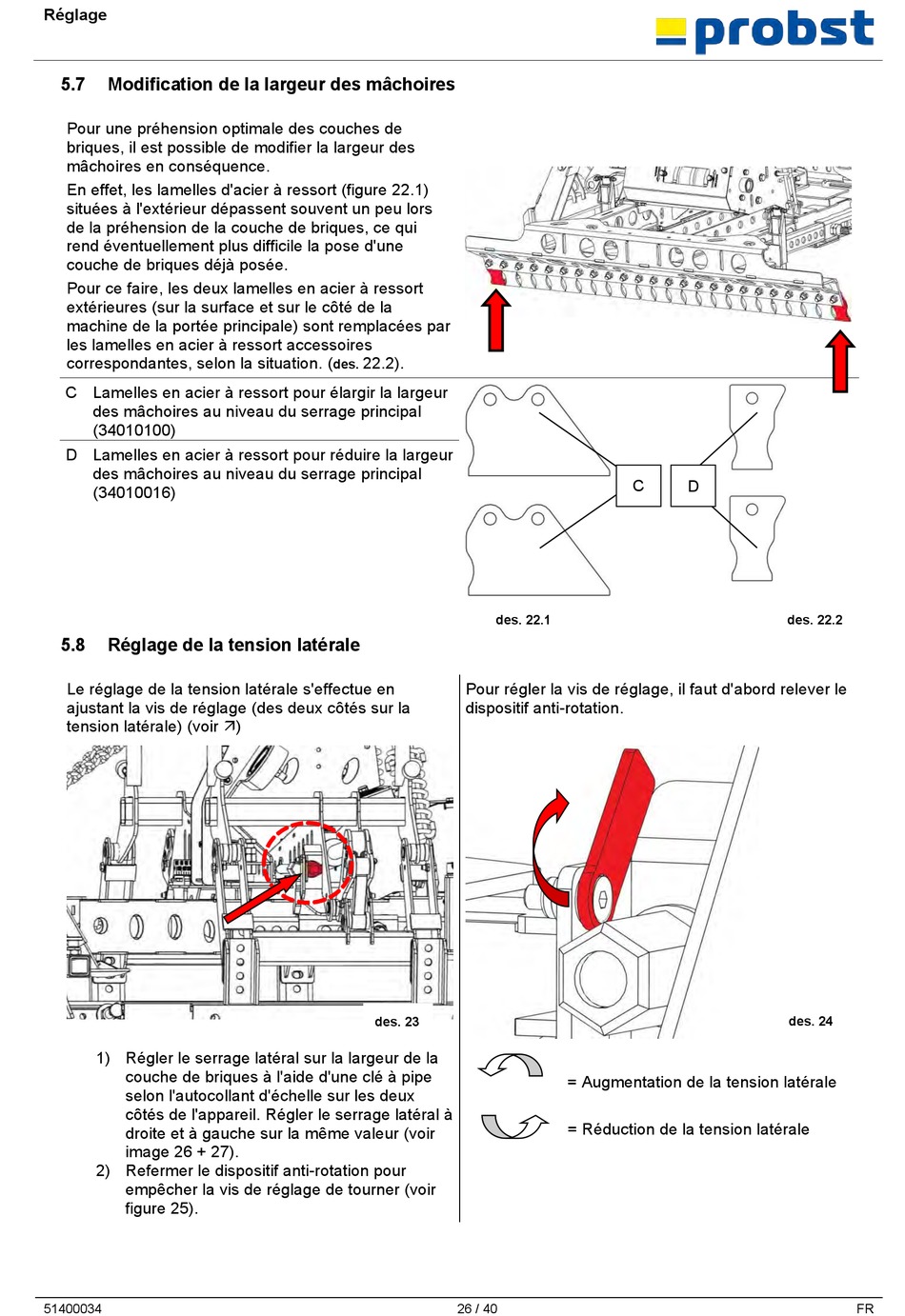

5.7 Modification de la largeur des mâchoires
Pour une préhension optimale des couches de
briques, il est possible de modifier la largeur des
mâchoires en conséquence.
En effet, les lamelles d'acier à ressort (figure 22.1)
situées à l'extérieur dépassent souvent un peu lors
de la préhension de la couche de briques, ce qui
rend éventuellement plus difficile la pose d'une
couche de briques déjà posée.
Pour ce faire, les deux lamelles en acier à ressort
extérieures (sur la surface et sur le côté de la
machine de la portée principale) sont remplacées par
les lamelles en acier à ressort accessoires
correspondantes, selon la situation. (
C Lamelles en acier à ressort pour élargir la largeur
des mâchoires au niveau du serrage principal
(34010100)
D Lamelles en acier à ressort pour réduire la largeur
des mâchoires au niveau du serrage principal
(34010016)
5.8 Réglage de la tension latérale
Le réglage de la tension latérale s'effectue en
ajustant la vis de réglage (des deux côtés sur la
tension latérale) (voir )
1) Régler le serrage latéral sur la largeur de la
couche de briques à l'aide d'une clé à pipe
selon l'autocollant d'échelle sur les deux
côtés de l'appareil. Régler le serrage latéral à
droite et à gauche sur la même valeur (voir
image 26 + 27).
2) Refermer le dispositif anti-rotation pour
empêcher la vis de réglage de tourner (voir
figure 25).
51400034
22.2).
des.
des. 22.1
Pour régler la vis de réglage, il faut d'abord relever le
dispositif anti-rotation.
des. 23
26 / 40
C D
= Augmentation de la tension latérale
= Réduction de la tension latérale
des. 22.2
des. 24
