Généralités
3 Généralités
3.1 Utilisation conforme
La pince de pose hydraulique HVZ-ECO convient universellement à la pose de toutes les unités de pose de
•
pavés autobloquants courantes en combinaison avec un engin porteur quelconque (mini-pelle, pelle
hydraulique).
Du côté de l'engin porteur (pelleteuse), deux circuits de commande hydrauliques séparés l'un de l'autre sont
•
nécessaires pour actionner la pince HVZ-ECO.
• Cet appareil HVZ-ECO permet de prélever et de poser une couche de pavés autobloquants à la fois. Les
capacités de charge et les diamètres nominaux de la pince de pose hydraulique HVZ-ECO ne doivent pas être
dépassés.
• Seules des pierres de qualité irréprochable peuvent être saisies, elles ne doivent pas avoir de "pieds, de ventres
et d'écarteurs aveugles". Cela peut entraîner la chute d'une couche complète de briques.
Cet appareil est équipé en série de :
Conditions préalables en cas d'entraînement hydraulique (système hydraulique de travail de l'engin porteur):
• Débit volumétrique, utilisable [l/min] : min. 25, optimal 35 à 40, max. 80
• Pression de service, utilisable [bar] : min. 180, optimale 200, max. 320
Pression de retenue : max. 10 bar
•
Poids minimum en ordre de marche de la pelle :
• à partir d'environ 2,3 t
(Le poids en ordre de marche peut varier en fonction du type et de la forme de la pelle. Pas d'indications
contraignantes, doit être déterminé au cas par cas à convenir).

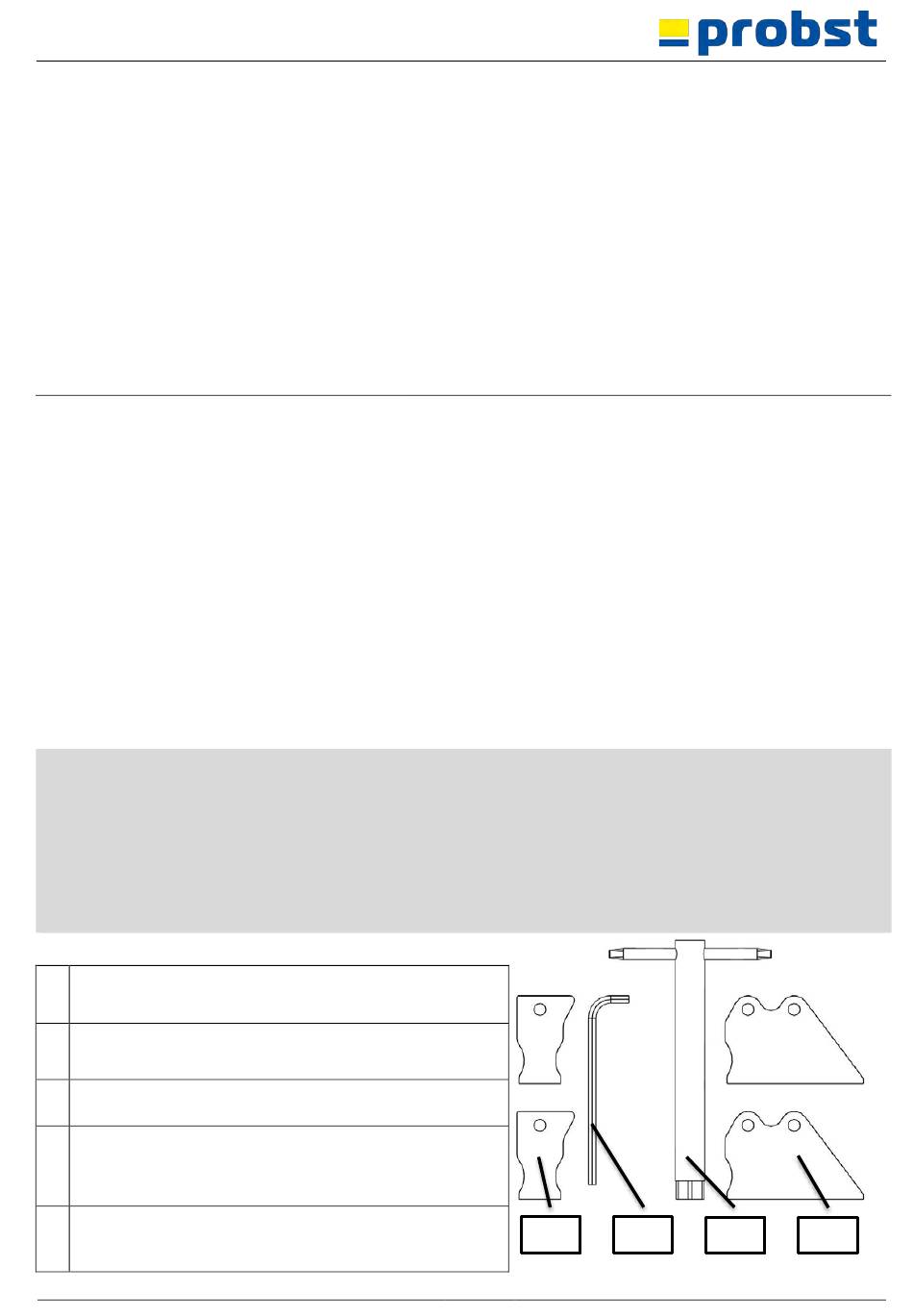

3.2 Set d'accessoires
A Clé tubulaire pour le réglage de la tension secondaire
(70630001)
B Clé Allen SW08 pour déplacer la barre d'adaptation de
position (70630001)
C Lamelles en acier à ressort pour élargir la largeur des
mâchoires au niveau du serrage principal (34010100)
D Lamelles en acier à ressort pour réduire la largeur des
mâchoires au niveau du serrage principal (34010016)
51400034
• Portée principale réglable de manière universelle, déplaçable
en parallèle sur un guidage coulissant en acier-polyamide
sans entretien.
• Portée secondaire à réglage universel pour la formation
exacte de la formation de pose.
Avec 2 étriers de commande pour un guidage optimal de la
•
pince.
Support réglable en hauteur pour le réglage de la profondeur
•
de préhension.
• Avec manomètre de pression d'huile.
Avec limiteur de pression pour protéger les composants
•
contre les surcharges.
• Avec des lamelles d'acier à suspension individuelle comme
éléments de préhension.
• Suspension universelle de la pelle avec moteur de rotation
hydraulique (360°).
D
