Bedienung

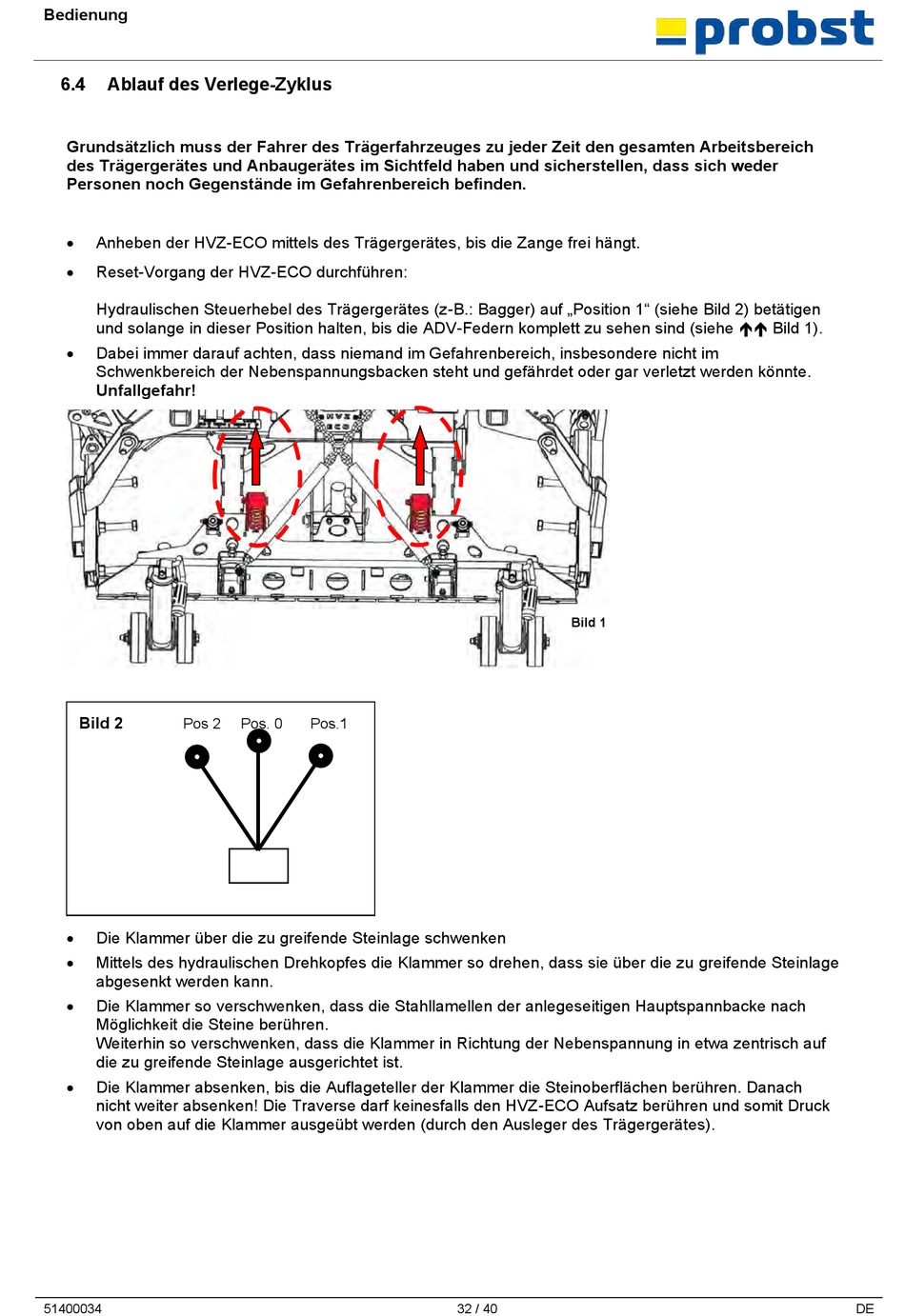

6.4 Ablauf des Verlege-Zyklus
Grundsätzlich muss der Fahrer des Trägerfahrzeuges zu jeder Zeit den gesamten Arbeitsbereich
des Trägergerätes und Anbaugerätes im Sichtfeld haben und sicherstellen, dass sich weder
Personen noch Gegenstände im Gefahrenbereich befinden.
Anheben der HVZ-ECO mittels des Trägergerätes, bis die Zange frei hängt.
•
• Reset-Vorgang der HVZ-ECO durchführen:
Hydraulischen Steuerhebel des Trägergerätes (z-B.: Bagger) auf „Position 1" (siehe Bild 2) betätigen
und solange in dieser Position halten, bis die ADV-Federn komplett zu sehen sind (siehe  Bild 1).
Dabei immer darauf achten, dass niemand im Gefahrenbereich, insbesondere nicht im
•
Schwenkbereich der Nebenspannungsbacken steht und gefährdet oder gar verletzt werden könnte.
Unfallgefahr!
Bild 2
Pos 2
Die Klammer über die zu greifende Steinlage schwenken
•
Mittels des hydraulischen Drehkopfes die Klammer so drehen, dass sie über die zu greifende Steinlage
•
abgesenkt werden kann.
Die Klammer so verschwenken, dass die Stahllamellen der anlegeseitigen Hauptspannbacke nach
•
Möglichkeit die Steine berühren.
Weiterhin so verschwenken, dass die Klammer in Richtung der Nebenspannung in etwa zentrisch auf
die zu greifende Steinlage ausgerichtet ist.
• Die Klammer absenken, bis die Auflageteller der Klammer die Steinoberflächen berühren. Danach
nicht weiter absenken! Die Traverse darf keinesfalls den HVZ-ECO Aufsatz berühren und somit Druck
von oben auf die Klammer ausgeübt werden (durch den Ausleger des Trägergerätes).
51400034
Pos. 0 Pos.1
Bild 1
32 / 40 DE
