AngioDynamics C3 WAVE SYSTEM Gebrauchsanweisung Seite 54

Plaatsing
rechterzijde
• Okselplooi naar rechter sleutelbeenkop. Meet bij
zowel een linker- als rechterplaatsing tot de rechter
sleutelbeenkop.
• Rechter sleutelbeenkop tot de rechterrand van het
sternum bij de derde intercostale ruimte.
Opmerking: De eerste intercostale ruimte is mogelijk lastig
te palperen omdat deze dicht bij het sleutelbeen ligt.
d. Noteer de afmeting van het externe oppervlak_____________cm
A. Bevestig de ECG-patiëntenhub aan de drie ECG-klikafleidingen.
B. Bereid de klevende ECG-elektroden voor en bevestig ze aan de
hand van de volgende stappen.
Let op: Klevende ECG-elektroden mogen uitsluitend op
onbeschadigde, schone huid worden aangebracht (dat wil
zeggen niet op open wonden, laesies, geïnfecteerde of ontstoken
gebieden). Gebruik de meegeleverde klevende ECG-elektroden
voor de beste resultaten.
• Bevestig de klevende ECG-elektroden aan alle drie de
ECG-klikafleidingen.
• Verwijder de achterkant en druk de klevende ECG-elektroden
stevig op de huid op de aangegeven locaties.
Waarschuwing: Plaats de klevende ECG-elektroden voorzichtig
op de in deze gebruiksaanwijzing geïndiceerde locaties en
zorg dat de huid en de elektrode goed contact maken. Indien
u dit niet doet, kan dit onstabiele ECG-golfvormen en/of
ECG-golfvormen die niet in deze gebruiksaanwijzing staan
omschreven tot gevolg hebben.
• Zwarte ECG-klikafleiding/klevende elektrode op de
linkerbovenborst van de patiënt.
• Rode ECG-klikafleiding/klevende elektrode op de
linkeronderzijde van de patiënt, inferieur aan de
umbilicus en lateraal langs de middelste oksellijn.
Let op: Als de rode elektrode buiten dit gebied wordt geplaatst,
kan dit een verminderde ECG-werking tot gevolg hebben.
Wit

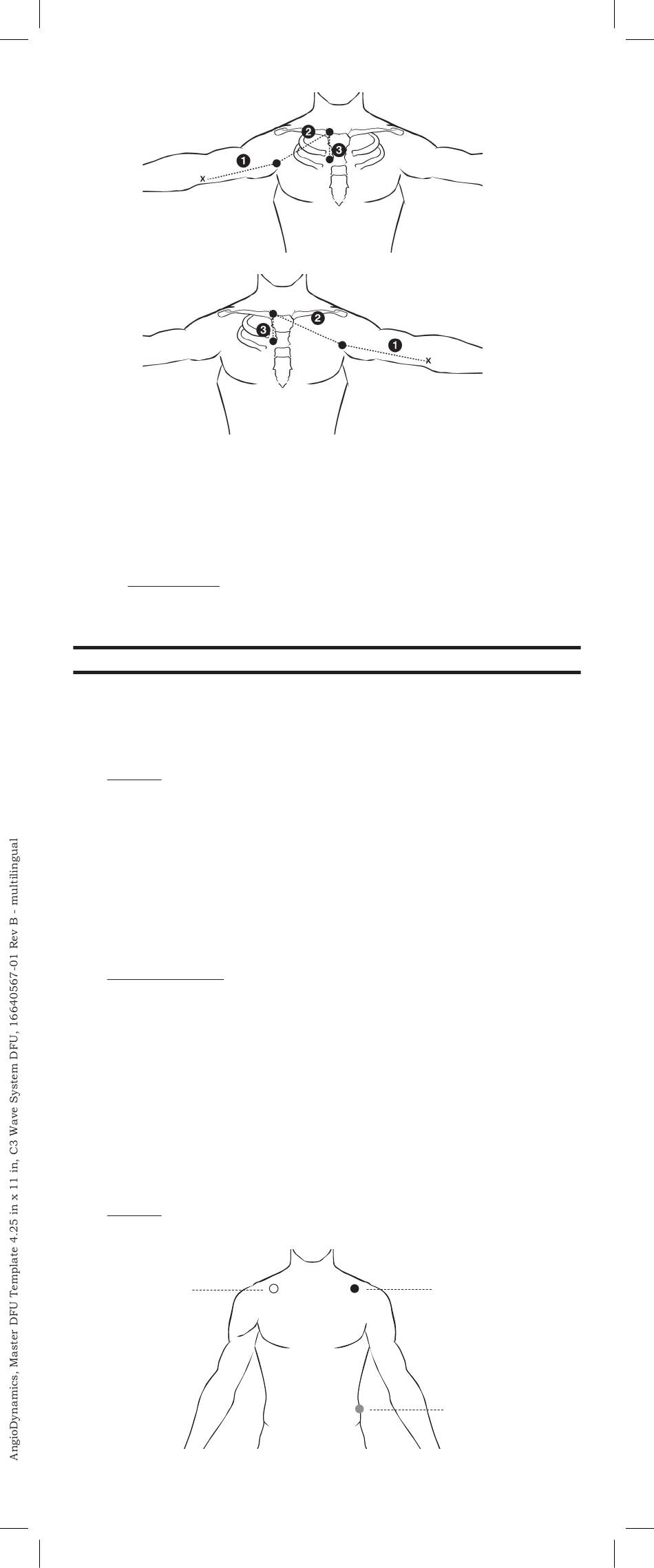

Afbeelding 1. Gemeten pad
ELEKTRODEN VOORBEREIDEN
Afbeelding 2. Elektrodelocaties
- 52 -
Plaatsing
linkerzijde
Zwart
Rood
