Platzierung auf
rechter Seite
• Axillarfalte zum rechten Clavicularkopf. Messen
Sie zum rechten Clavicularkopf für die links- und
rechtsseitige Platzierung.
• Rechter Clavicularkopf zum rechten Sternumrand am
dritten Interkostalraum.
Hinweis: Der erste Interkostalraum ist eventuell schwer zu
ertasten, da er so nahe am Schlüsselbein liegt.
d. Notieren Sie die externe Oberflächenmessung _________cm
VORBEREITEN DER ELEKTRODEN
A. Verbinden Sie den EKG-Patientenhub mit den drei EKG-
Druckknopf-Ableitungen.
B. Bereiten Sie die EKG-Klebeelektroden wie in den folgenden
Schritten beschrieben vor und befestigen Sie diese.
Vorsicht: EKG-Klebeelektroden dürfen nur auf intakter,
sauberer Haut angebracht werden (z. B. nicht über offenen
Wunden, Läsionen, infizierten oder entzündeten Bereichen).
Verwenden Sie für beste Ergebnisse die beiliegenden EKG-
Klebeelektroden.
•
Verbinden Sie die EKG-Klebeelektroden mit allen drei EKG-
Druckknopf-Ableitungen.
•
Entfernen Sie die Kleberschutzschicht und drücken Sie die
EKG-Klebeelektroden fest auf die Haut an den angegebenen
Stellen.
Warnung: Platzieren Sie die EKG-Klebeelektroden vorsichtig an
den Positionen, die in dieser Gebrauchsanweisung angegeben
sind und gewährleisten Sie einen guten Kontakt zwischen
Haut und Elektroden. Anderenfalls kann es zu instabilen
EKG-Kurven und/oder EKG-Kurven kommen, die in dieser
Gebrauchsanweisung nicht beschrieben sind.
• Schwarze EKG-Druckknopf-Ableitung/-Klebeelektrode im
oberen linken Brustbereich des Patienten.
• Rote EKG-Druckknopf-Ableitung/-Klebeelektrode auf der
unteren linken Seite des Patienten, unterhalb des Nabel und
lateral entlang der mittleren Axillarlinie.
Vorsicht: Die Platzierung der roten Elektrode außerhalb dieser
Region kann zu einer schlechteren EKG-Leistung führen.
Weiß

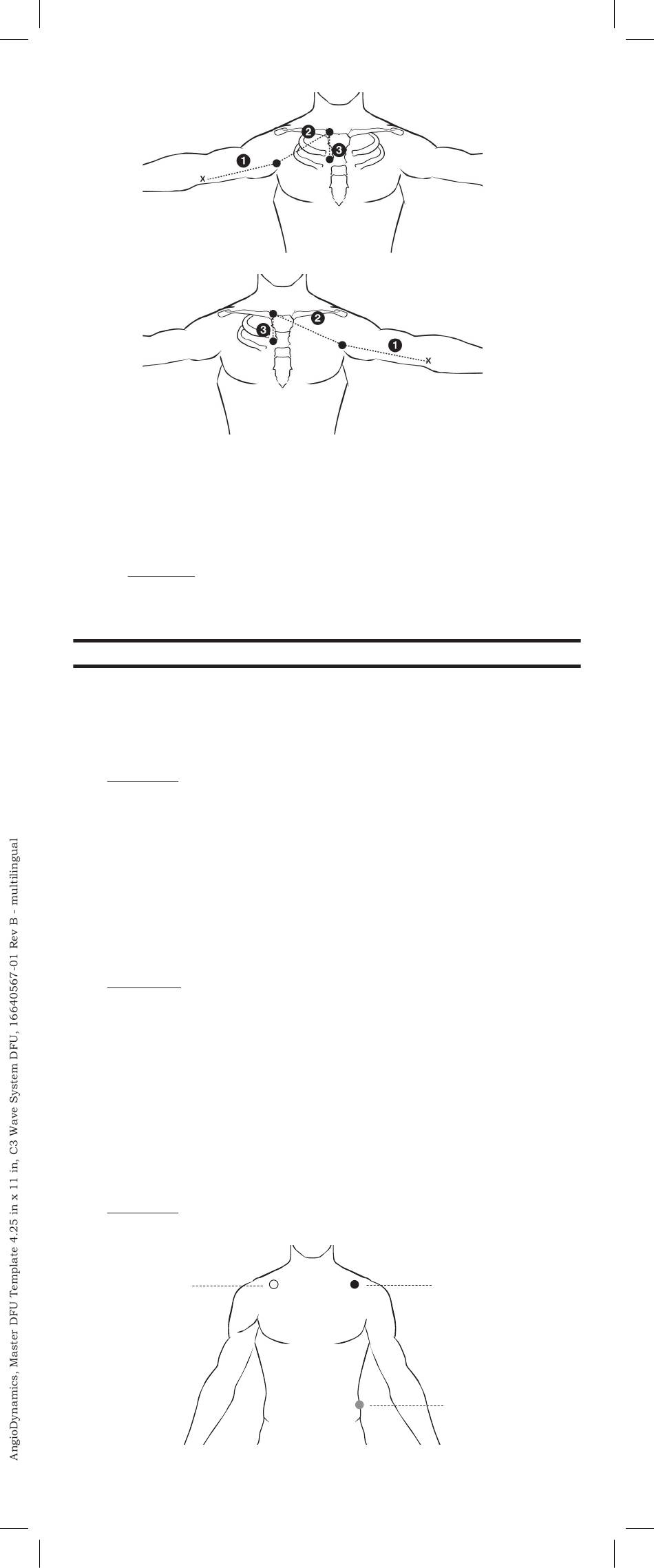

Abbildung 1: Gemessener Weg
Abbildung 2: Elektrodenpositionen
- 36 -
Platzierung auf
linker Seite
Schwarz
Rot
