Colocación en el
lado derecho
• La distancia entre el pliegue axilar y la cabeza
clavicular derecha. Mida la distancia hasta la
cabeza clavicular derecha para determinar la
colocación a la izquierda y a la derecha.
• La distancia entre la cabeza clavicular derecha
y el borde esternal derecho en el tercer espacio
intercostal.
Nota: El espacio de los primeros intercostales puede resultar
difícil de palpar debido a su proximidad a la clavícula.
d. Apunte la medición de la superficie externa: _____________cm.
PREPARACIÓN DE LOS ELECTRODOS
A. Conecte el concentrador de ECG del paciente a las tres
derivaciones de ECG.
B. Prepare y conecte los electrodos adhesivos de ECG conforme
a los siguientes pasos.
Precaución: Los electrodos adhesivos de ECG deben aplicarse
solo sobre piel intacta y limpia (por ejemplo, no sobre heridas
abiertas, lesiones, ni zonas infectadas o inflamadas). Para
obtener los mejores resultados, utilice los electrodos adhesivos
de ECG suministrados.
• Conecte los electrodos adhesivos de ECG a las tres derivaciones
de ECG.
•
Extraiga el reverso y presione firmemente los electrodos
adhesivos de ECG contra la piel en los lugares especificados.
Advertencia: Coloque los electrodos adhesivos de ECG en los
lugares indicados en estas instrucciones de uso y procure que
haya un contacto adecuado entre el electrodo y la piel. De no
hacerlo, podría ocasionar formas de onda de ECG inestables
y/o formas de onda de ECG no descritas en las presentes

instrucciones de uso.

• La derivación de ECG o el electrodo adhesivo de ECG negros
sobre la parte superior izquierda del pecho del paciente.
•
La derivación de ECG o el electrodo adhesivo de ECG rojos
sobre el lado inferior izquierdo del paciente, por debajo del
ombligo y lateralmente a lo largo de la línea axilar media.
Precaución: Si coloca el electrodo rojo fuera de esta región,
podría reducirse el rendimiento del ECG.
Blanco

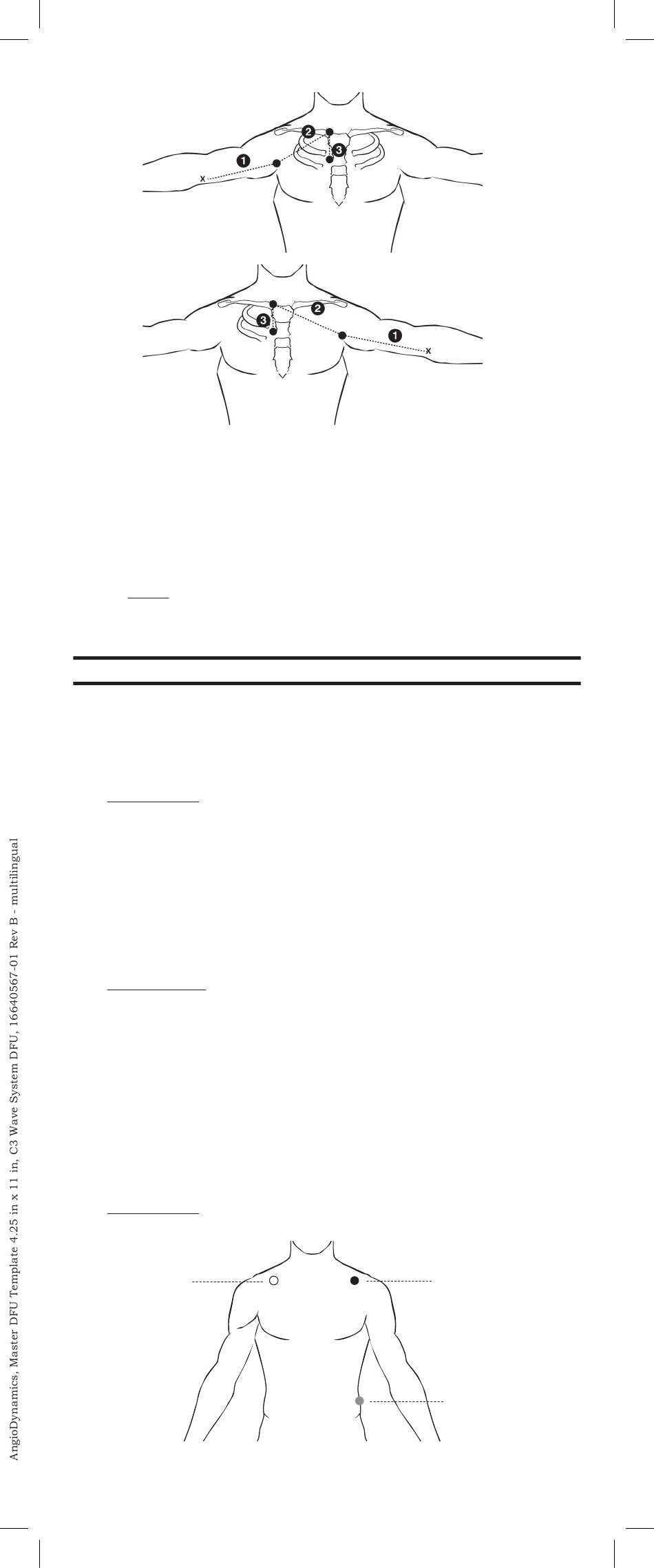

Figura 1. Trayectoria medida
Figura 2. Ubicaciones de los electrodos
- 12 -
Colocación en el
lado izquierdo
Negro
Rojo
