Mise en place
du côté droit
•
Du creux axillaire à la tête claviculaire droite. Prenez
la mesure à la tête claviculaire pour les deux mises
en place possibles, des côtés gauche et droit.
• De la tête claviculaire droite au bord sternal droit,
au niveau du troisième espace intercostal.
Remarque : le premier espace intercostal peut être difficile
à palper en raison de la proximité de la clavicule.
d. Enregistrez la mesure de surface externe_______________cm
PRÉPARATION DES ÉLECTRODES
A. Fixez l'unité centrale patient ECG sur les trois dérivations ECG
à bouton-pression.
B. Préparez et fixez les électrodes ECG adhésives comme suit.
Attention : les électrodes ECG adhésives doivent être
appliquées uniquement sur une peau intacte et propre
(c.-à-d. sur une peau dénuée de toute blessure ouverte,
lésion, inflammation ou infection). Pour obtenir les meilleurs
résultats, utilisez les électrodes ECG adhésives fournies.
• Fixez les électrodes ECG adhésives sur les trois dérivations ECG
à bouton-pression.
• Retirez la pellicule de protection des électrodes ECG adhésives
puis placez ces dernières aux emplacements spécifiés en
appuyant fermement sur la peau.
Avertissement : placez soigneusement les électrodes ECG
adhésives aux emplacements indiqués dans le présent mode
d'emploi, et vérifiez le contact correct de l'électrode avec la peau
du patient. Le non-respect de cet avertissement peut être la
cause d'une instabilité des tracés ECG ou de tracés ECG non
décrits dans le présent mode d'emploi.
• L'électrode ECG adhésive et sa dérivation noire sur la zone
supérieure gauche de la poitrine du patient.
• L'électrode ECG adhésive et sa dérivation rouge sur la zone
inférieure gauche de la poitrine du patient, sous le nombril
et latéralement le long de la ligne médio-axillaire.
Attention : la mise en place de l'électrode à dérivation rouge
en dehors de cette région peut compromettre la performance
de l'ECG.
Blanche

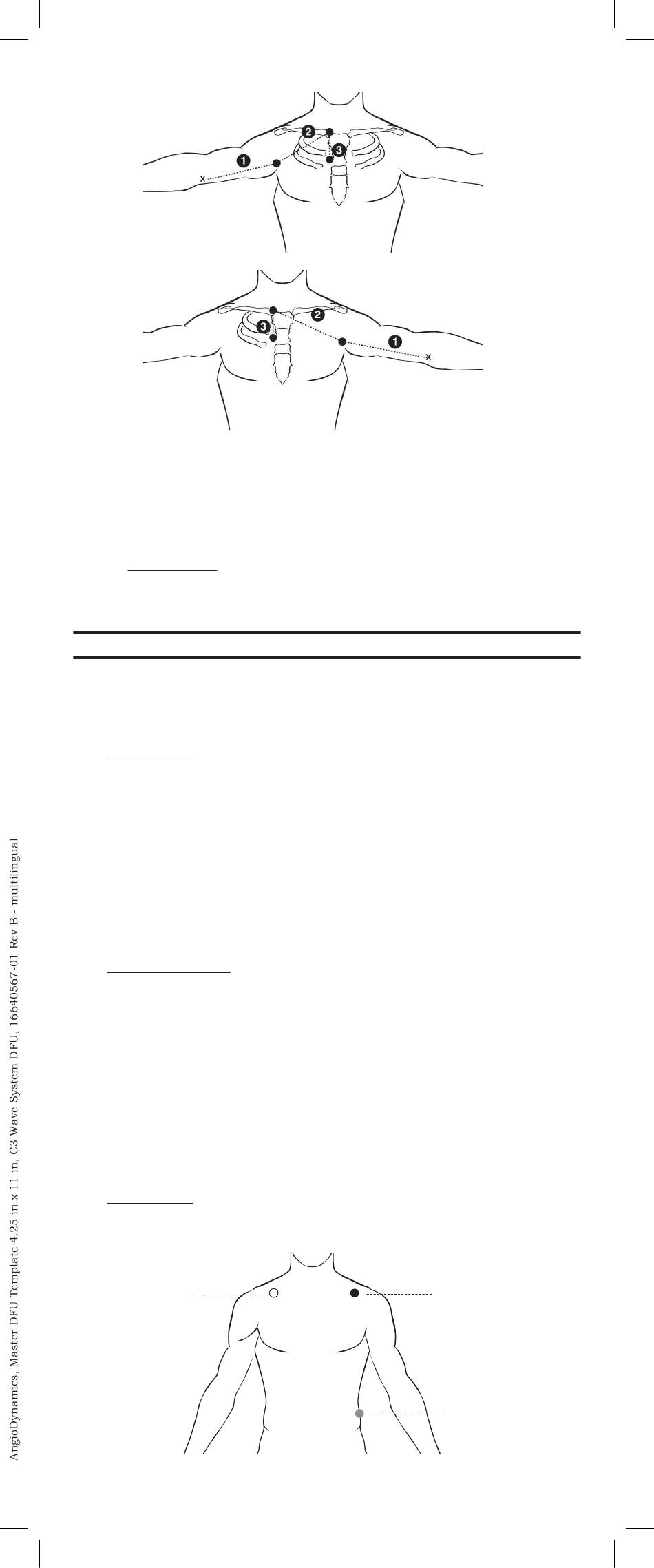

Figure 1. Trajet mesuré
Figure 2. Emplacements des électrodes
- 20 -
Mise en place
du côté gauche
Noire
Rouge
