VORSICHT
Verletzungsgefahr durch unter Druck austretende Flüssigkeit
An den Anschlüssen kann es bei fehlerhafter Montage, Demontage oder
Wartungsarbeiten zu Verbrennungen und Verletzungen kommen, wenn heißes
Wasser oder heißer Dampf unter Druck plötzlich herausströmt.
•
Stellen Sie eine fachgerechte Montage, Demontage oder Wartungsarbeit
sicher.
•
Stellen Sie sicher, dass die Anlage drucklos ist, bevor Sie Montage,
Demontage oder Wartungsarbeiten an den Anschlüssen durchführen.
WARNUNG
Verletzungsgefahr durch hohes Gewicht
Die Geräte haben ein hohes Gewicht. Dadurch besteht die Gefahr von
körperlichen Schäden und Unfällen.
•
Verwenden Sie für den Transport und für die Montage geeignete
Hebezeuge.
4
Gerätebeschreibung
4.1
Beschreibung
Der Variomat VS 1 ist eine pumpengesteuerte Druckhalte-, Entgasungs- und
Nachspeisestation für Heiz- und Kühlwassersysteme. Im Wesentlichen besteht
der Variomat aus einer Steuereinheit mit Pumpen und mindestens einem
Ausdehnungsgefäß. Eine Membrane im Ausdehnungsgefäß trennt es in einen
Luft- und einen Wasserraum. So wird das Eindringen von Luftsauerstoff in das
Ausdehnungswasser verhindert.
Der Variomat VS 1 bietet folgende Sicherheiten:
•
Optimierung aller Abläufe zur Druckhaltung, Entgasung und
Nachspeisung.
–
Kein direktes Einsaugen von Luft durch Kontrolle der Druckhaltung
mit automatischer Nachspeisung.
–
Keine Zirkulationsprobleme durch freie Blasen im Kreislaufwasser.
–
Reduzierung des Korrosionsschadens durch Sauerstoffentzug aus
dem Füll- und Nachspeisewasser.

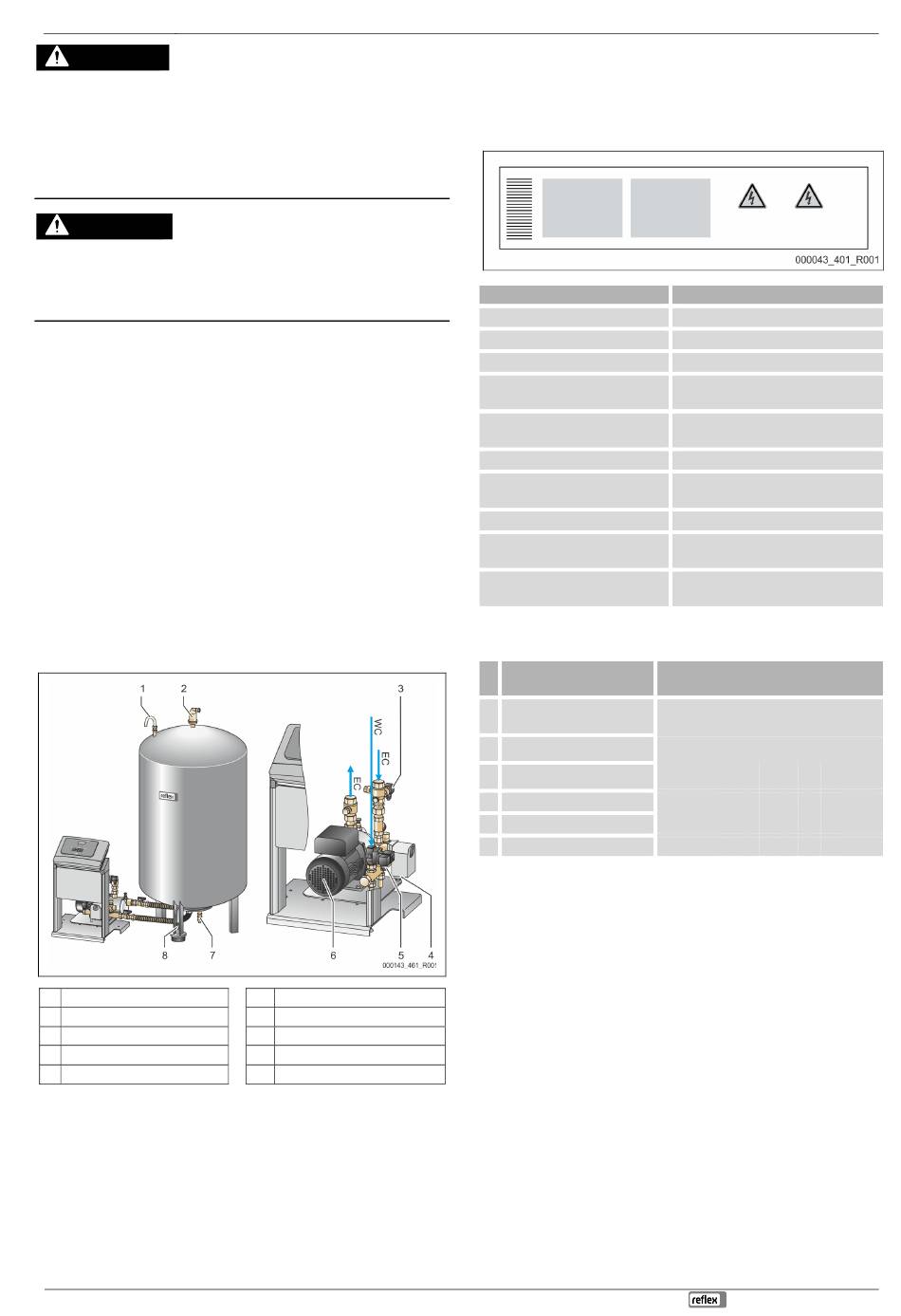

4.2
Übersichtsdarstellung
1
Be- und Entlüftung „VE"
2
Entgasungsventil „DV"
3
Drucksensor „PIS"
4
Überströmventil „PV"
5
Nachspeiseventil „WV"
6
Pumpe „PU"
7
Füll- und Entleerungshahn „FD"
8
Niveaumessung „LIS"
WC Anschluss Nachspeisung
EC
Anschluss Entgasung
Variomat Basic — 22.07.2020 - Rev.A
4.3
Identifikation
4.3.1
Typenschild
Dem Typenschild entnehmen Sie Angaben zum Hersteller, zum Baujahr, zur
Herstellnummer sowie zu den technischen Daten.
Eintrag auf dem Typenschild
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature /
flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve factory -
aline
at site
4.3.2
Typenschlüssel
N
r.
Bezeichnung der
1
Steuereinheit
2
Pumpenanzahl
3
Grundgefäß „VG"
4
Nennvolumen
5
Folgegefäß „VF"
6
Nennvolumen
Gerätebeschreibung
Bedeutung
Gerätebezeichnung
Seriennummer
Minimaler / Maximaler zulässiger Druck
Maximale Dauerbetriebstemperatur
Minimale / maximale zulässige
Temperatur / Vorlauftemperatur TS
Baujahr
Werkseitig eingestellter
Mindestbetriebsdruck
Eingestellter Mindestbetriebsdruck
Werkseitig eingestellter Ansprechdruck
vom Sicherheitsventil
Eingestellter Ansprechdruck vom
Sicherheitsventil
Typenschlüssel (Beispiel)
Variomat VS 1, VG 500 l, VF 500 l
1 2 3 4
5 6
Deutsch — 5
