Montage

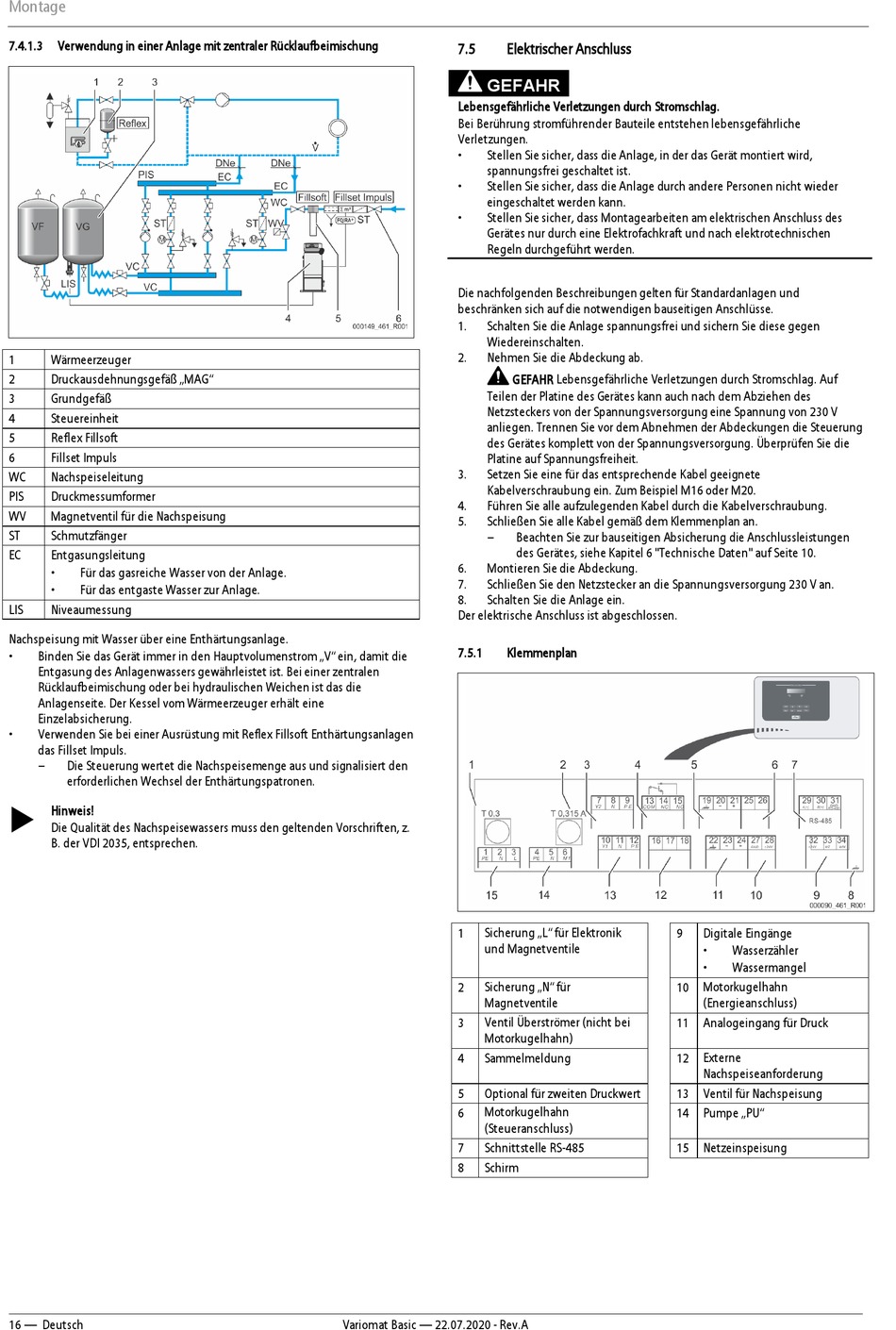

7.4.1.3
Verwendung in einer Anlage mit zentraler Rücklaufbeimischung
1
Wärmeerzeuger
2
Druckausdehnungsgefäß „MAG"
3
Grundgefäß
4
Steuereinheit
5
Reflex Fillsoft
6
Fillset Impuls
WC
Nachspeiseleitung
PIS
Druckmessumformer
WV
Magnetventil für die Nachspeisung
ST
Schmutzfänger
EC
Entgasungsleitung
•
Für das gasreiche Wasser von der Anlage.
•
Für das entgaste Wasser zur Anlage.
LIS
Niveaumessung
Nachspeisung mit Wasser über eine Enthärtungsanlage.
•
Binden Sie das Gerät immer in den Hauptvolumenstrom „V" ein, damit die
Entgasung des Anlagenwassers gewährleistet ist. Bei einer zentralen
Rücklaufbeimischung oder bei hydraulischen Weichen ist das die
Anlagenseite. Der Kessel vom Wärmeerzeuger erhält eine
Einzelabsicherung.
•
Verwenden Sie bei einer Ausrüstung mit Reflex Fillsoft Enthärtungsanlagen
das Fillset Impuls.
–
Die Steuerung wertet die Nachspeisemenge aus und signalisiert den
erforderlichen Wechsel der Enthärtungspatronen.
Hinweis!
Die Qualität des Nachspeisewassers muss den geltenden Vorschriften, z.
B. der VDI 2035, entsprechen.
16 — Deutsch
7.5
Elektrischer Anschluss
GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche
Verletzungen.
•
Stellen Sie sicher, dass die Anlage, in der das Gerät montiert wird,
spannungsfrei geschaltet ist.
•
Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder
eingeschaltet werden kann.
•
Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des
Gerätes nur durch eine Elektrofachkraft und nach elektrotechnischen
Regeln durchgeführt werden.
Die nachfolgenden Beschreibungen gelten für Standardanlagen und
beschränken sich auf die notwendigen bauseitigen Anschlüsse.
1.
Schalten Sie die Anlage spannungsfrei und sichern Sie diese gegen
Wiedereinschalten.
2.
Nehmen Sie die Abdeckung ab.
GEFAHR Lebensgefährliche Verletzungen durch Stromschlag. Auf
Teilen der Platine des Gerätes kann auch nach dem Abziehen des
Netzsteckers von der Spannungsversorgung eine Spannung von 230 V
anliegen. Trennen Sie vor dem Abnehmen der Abdeckungen die Steuerung
des Gerätes komplett von der Spannungsversorgung. Überprüfen Sie die
Platine auf Spannungsfreiheit.
3.
Setzen Sie eine für das entsprechende Kabel geeignete
Kabelverschraubung ein. Zum Beispiel M16 oder M20.
4.
Führen Sie alle aufzulegenden Kabel durch die Kabelverschraubung.
5.
Schließen Sie alle Kabel gemäß dem Klemmenplan an.
–
6.
Montieren Sie die Abdeckung.
7.
Schließen Sie den Netzstecker an die Spannungsversorgung 230 V an.
8.
Schalten Sie die Anlage ein.
Der elektrische Anschluss ist abgeschlossen.
7.5.1
Klemmenplan
Sicherung „L" für Elektronik
1
und Magnetventile
2
Sicherung „N" für
Magnetventile
3
Ventil Überströmer (nicht bei
Motorkugelhahn)
4
Sammelmeldung
5
Optional für zweiten Druckwert
Motorkugelhahn
6
(Steueranschluss)
7
Schnittstelle RS-485
8
Schirm
Variomat Basic — 22.07.2020 - Rev.A
Beachten Sie zur bauseitigen Absicherung die Anschlussleistungen
des Gerätes, siehe Kapitel 6 "Technische Daten" auf Seite 10.
9
10 Motorkugelhahn
11 Analogeingang für Druck
12 Externe
13 Ventil für Nachspeisung
14 Pumpe „PU"
15 Netzeinspeisung
Digitale Eingänge
•
Wasserzähler
•
Wassermangel
(Energieanschluss)
Nachspeiseanforderung
