Verwendung Abgeschirmter Steuerleitungen; Funktion Der Steuerklemmen - Danfoss VLT HVAC Drive Produkthandbuch

Installieren
4. Stellen Sie sicher, dass der Kontakt fest hergestellt
ist. Lose Steuerkabel können Fehler oder Betrieb
von Geräten zur Folge haben, in dem nicht die
optimale Leistung erbracht wird.
10.1 Leistungsabhängige technische Daten enthält die
Leitungsquerschnitte der Steuerklemmenkabel.
Siehe 6 Anwendungseinrichtungsbeispiele für typische
Steuerverdrahtungsanschlüsse.
1

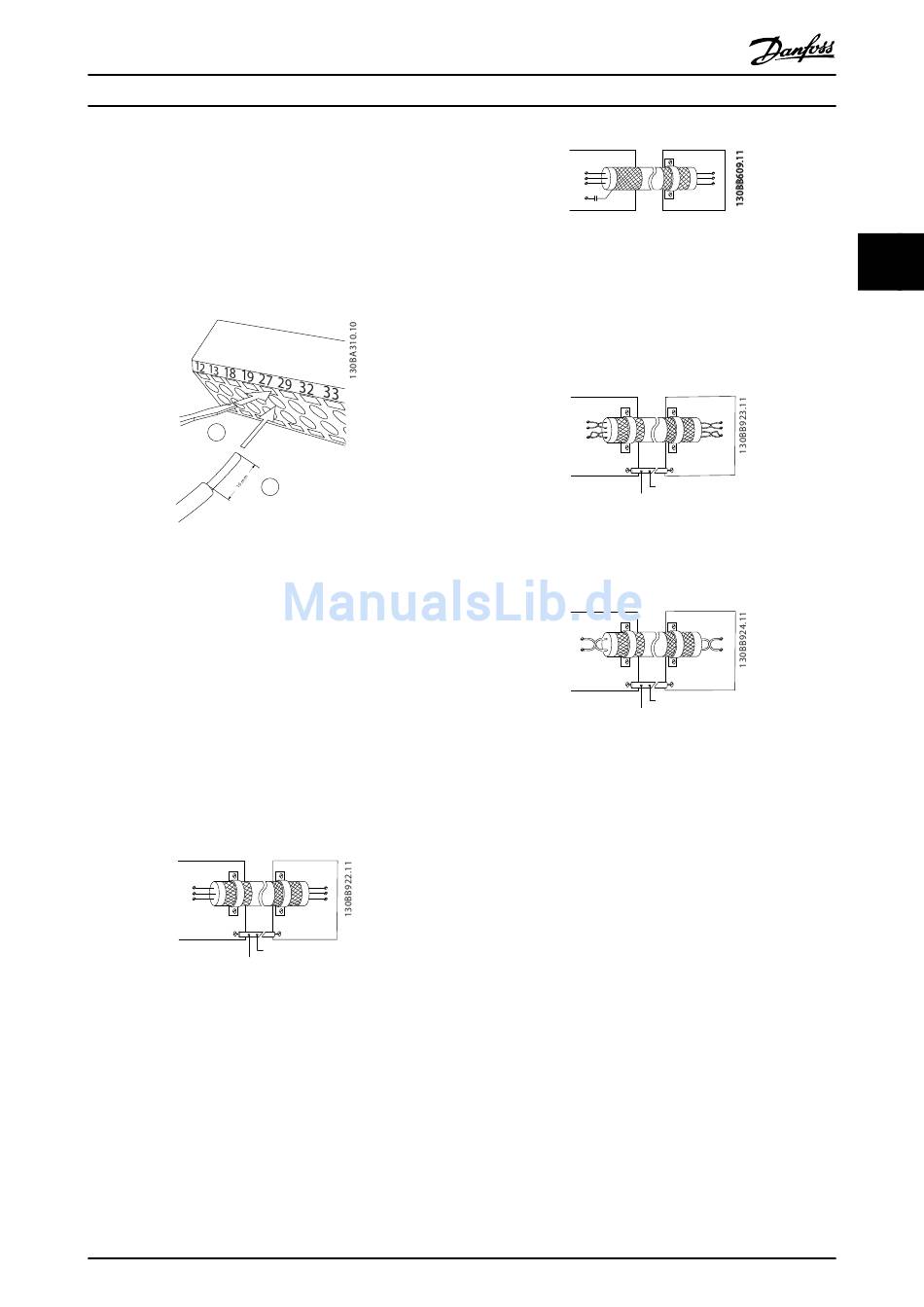

Abbildung 2.17 Anschluss der Steuerkabel
2.4.5.4 Verwendung abgeschirmter
Steuerleitungen
Richtige Abschirmung
Die bevorzugte Methode zur Abschirmung ist in den
meisten Fällen die beidseitige Befestigung von Steuer- und
seriellen Schnittstellenkabeln mit Schirmbügeln, um
möglichst großflächigen Kontakt von Hochfrequenzkabeln
zu erreichen.
Wenn das Massepotenzial zwischen Frequenzumrichter
und SPS abweicht, können elektrische Störungen des
gesamten Systems auftreten. Schaffen Sie Abhilfe durch
das Anbringen eines Potenzialausgleichskabels neben der
Steuerleitung. Mindestkabelquerschnitt: 16 mm
PLC
PE
PE
1
2
Abbildung 2.18
50/60-Hz-Brummschleifen
Bei sehr langen Steuerleitungen können Brummschleifen
auftreten. Zur Eliminierung von Brummschleifen können
Sie ein Ende der Verbindung zwischen Abschirmung und
Erdung an einen 100-nF-Kondensator anschließen
(Leitungen kurz halten).
Produkthandbuch für VLT
2
2
.
FC
PE
PE
®
MG11AH03 – VLT ist eine eingetragene Marke von Danfoss
®
HVAC Drive
PLC
PE
100nF
Abbildung 2.19
Vermeidung von EMV-Störungen auf der seriellen
Kommunikation
Diese Klemme wird über die interne RC-Verbindung an die
Erdung angeschlossen. Verwenden Sie Twisted-Pair-Kabel
zur Reduzierung von Störungen zwischen Leitern. Die
empfohlene Methode ist unten dargestellt:
FC
69
68
61
PE
PE
2
Abbildung 2.20
Alternativ kann die Verbindung zu Klemme 61 gelöst
werden:
FC
69
68
PE
PE
1
2
Abbildung 2.21

2.4.5.5 Funktion der Steuerklemmen

Befehle für Funktionen des Frequenzumrichters werden
durch den Empfang von Eingangssignalen erteilt.
•
Jede Klemme muss für ihre jeweilige Funktion in
den Parametern programmiert werden, die mit
dieser Klemme verknüpft sind. Tabelle 2.4 zeigt
Klemmen und zugehörige Parameter.
•
Eine Bestätigung der Programmierung der Steuer-
klemme für die richtige Funktion ist wichtig.
Weitere Informationen zum Zugriff auf Parameter
finden Sie in 4 Benutzerschnittstelle und 5 Über
Programmierung von Frequenzumrichtern.
•
Die standardmäßige Klemmenprogrammierung
soll den Betrieb des Frequenzumrichters in einem
typischen Betriebsmodus starten.
FC
PE
FC
69
68
61
PE
PE
1
FC
68
69
PE
PE
19
2 2
