Erdung Über Abgeschirmte Kabel; Motoranschluss - Danfoss VLT HVAC Drive Produkthandbuch

Installieren
2.4.2.2 Erdung über abgeschirmte Kabel
Erdungsschellen werden für Motorkabel mitgeliefert (siehe
Abbildung 2.8).
Abbildung 2.8 Erdung mit abgeschirmtem Kabel

2.4.3 Motoranschluss

WARNUNG
INDUZIERTE SPANNUNG!
Verlegen Sie Motorkabel von mehreren Frequenzum-
richtern getrennt. Die induzierte Spannung von
nebeneinander verlegten Motorkabeln kann Gerätekonden-
satoren auch dann aufladen, wenn die Geräte
freigeschaltet sind. Werden die Motorkabel nicht getrennt
voneinander installiert, kann dies schwere Personen-
schäden oder sogar tödliche Verletzungen zur Folge
haben.
•
Angaben zu den maximalen Leitungsquer-
schnitten finden Sie unter 10.1 Leistungsabhängige
technische Daten
•
Die Querschnitte der zu verwendenden Kabel
sollten Sie in Übereinstimmung mit den
geltenden Elektroinstallationsvorschriften wählen.
•
Ausstoßblenden oder Zugangsplatten für
Motorkabel sind am Unterteil von mit Schutzart
IP21 oder höher vorgesehen.
•
Installieren Sie Kondensatoren zur Korrektur des
Leistungsfaktors nicht zwischen dem
Frequenzumrichter und dem Motor.
•
Schalten Sie kein Anlass- oder Polwechselgerät
zwischen den Frequenzumrichter und den Motor.
•
Schließen Sie die 3 Phasen des Motorkabels an
die Klemmen 96 (U), 97 (V) und 98 (W) an.
Produkthandbuch für VLT
- LC -
®
MG11AH03 – VLT ist eine eingetragene Marke von Danfoss
®
HVAC Drive
•
Erden Sie das Kabel gemäß den Erdungsanwei-
sungen in diesem Handbuch.
•
Ziehen Sie die Klemmen gemäß den Anzugsdreh-
momenten in 10.4.1 Anzugsdrehmomente für
Anschlüsse an.
•
Befolgen Sie die Verkabelungsanforderungen des
Motorherstellers.

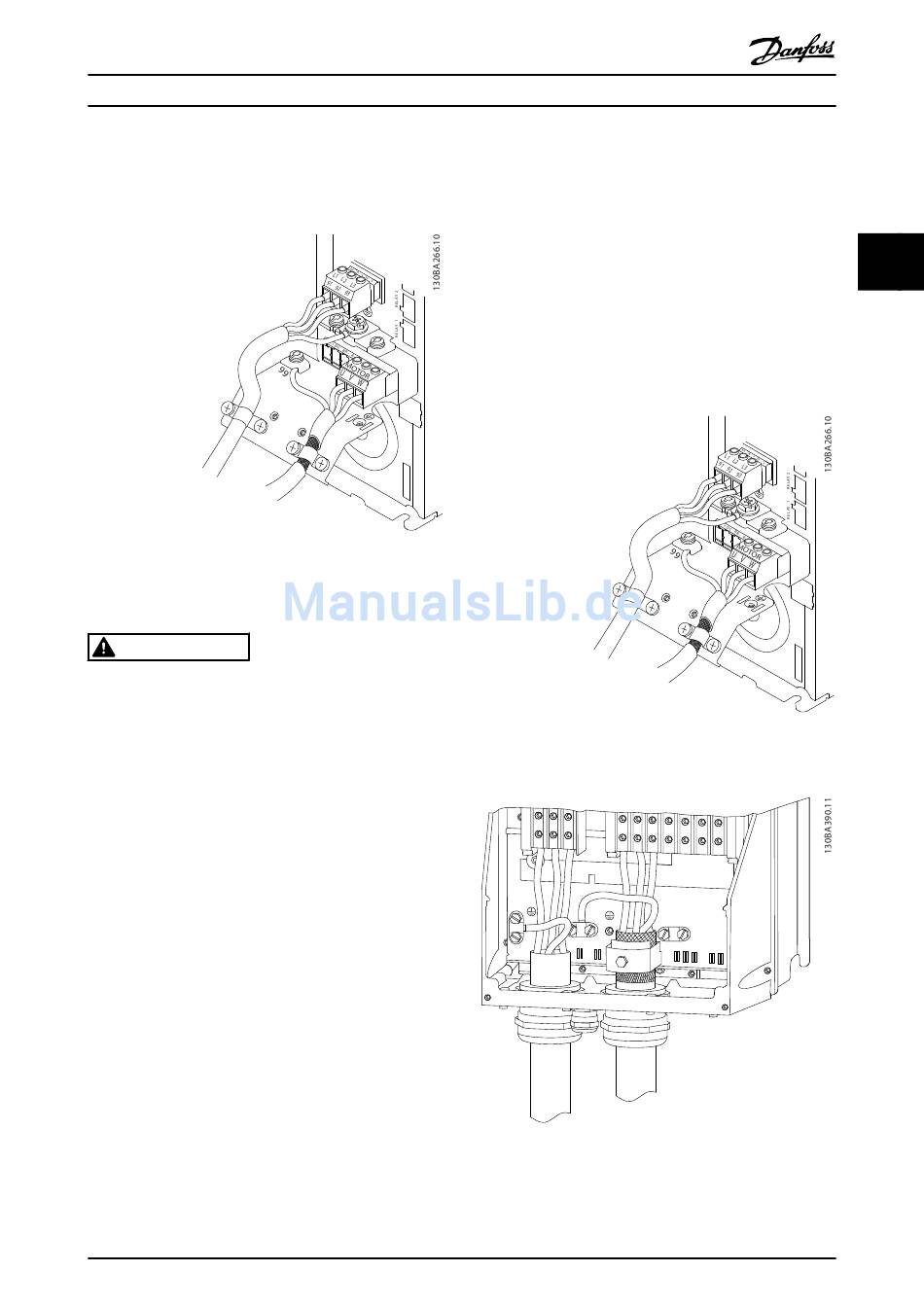

Die drei nachstehenden Abbildungen zeigen vereinfachte
Anschlussbilder für Netz, Motor und Erdung eines Frequen-
zumrichters. Die tatsächlichen Konfigurationen sind je nach
Typ des Frequenzumrichters und der optionalen Geräte
unterschiedlich.
Abbildung 2.9 Motor-, Netz- und Erdungsanschluss für Baugröße
A
91
92
93
96
97
L1
L2
L3
U
V
95
99
Abbildung 2.10 Motor-, Netz und Erdungsanschluss für Baugröße
B und höher bei Verwendung abgeschirmter Kabel
- LC -
88
89 81
8
DC-
DC+ R-
R+
98
W
15
2 2
