Installieren
91
92
L1
L2
2
2
95

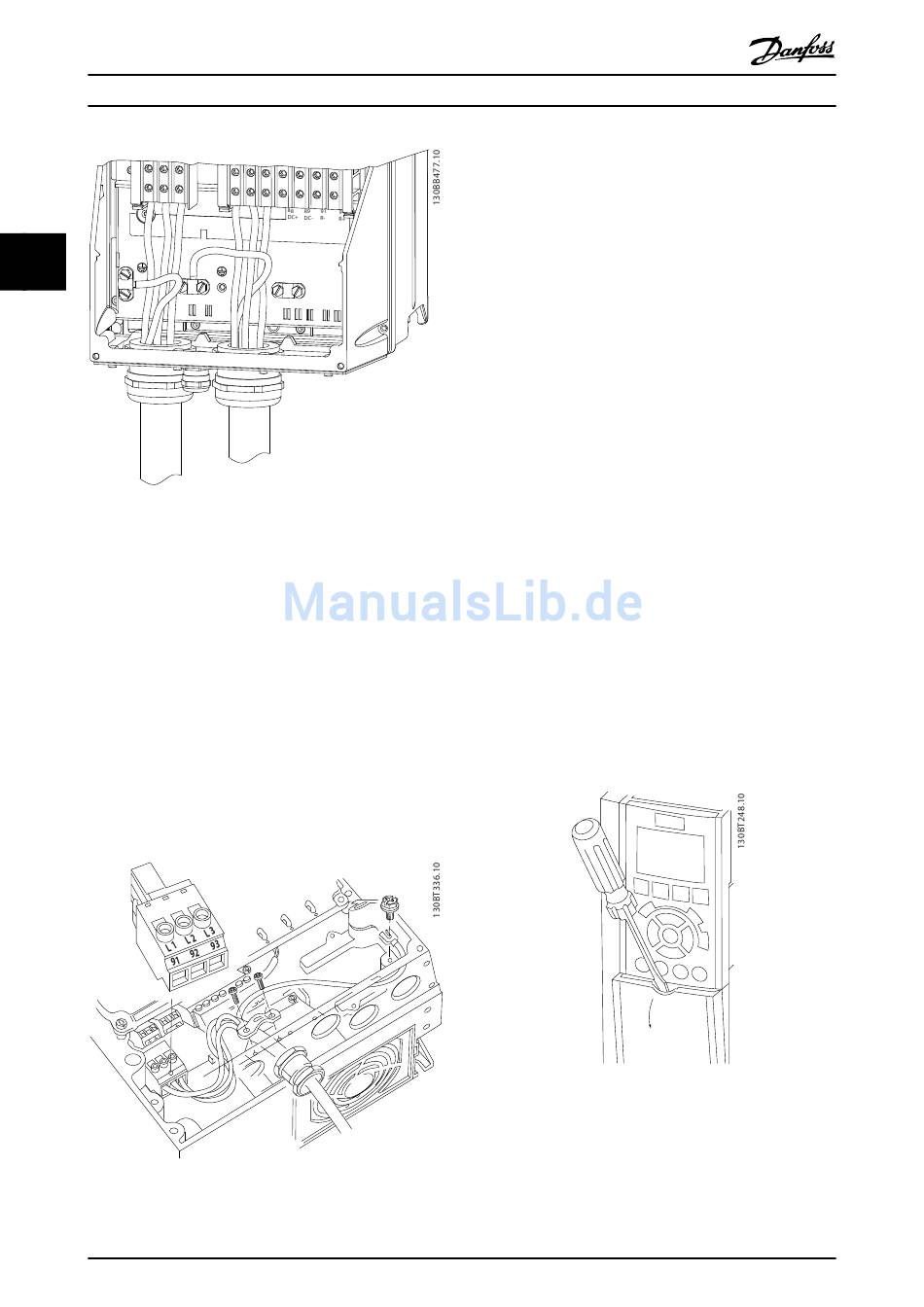

Abbildung 2.11 Motor-, Netz- und Erdungsanschluss bei
Baugröße B und höher bei Verwendung von Kabelkanälen

2.4.4 Netzanschluss

Legen Sie die Verdrahtung je nach Eingangsstrom
des Frequenzumrichters aus. Maximale
Drahtgrößen siehe 10.1 Leistungsabhängige
technische Daten.
Befolgen Sie bezüglich der Kabelquerschnitte
lokale und nationale Vorschriften.
Schließen Sie die 3 Phasen des Netzeingangs an
die Klemmen L1, L2 und L3 an (siehe
Abbildung 2.12).
Je nach Konfiguration der Geräte wird die
Eingangsleistung an die Netzeingangsklemmen
oder den Netztrennschalter angeschlossen.
Abbildung 2.12 Netzanschluss
16
Produkthandbuch für VLT
93
96
97
99
L3
U
V
W
99
MG11AH03 – VLT
®
HVAC Drive
Erden Sie das Kabel gemäß den Erdungsanwei-
sungen in 2.4.2 Erdungsanforderungen
Alle Frequenzumrichter können über eine isolierte
Netzstromquelle oder geerdete Netzleitungen
versorgt werden. Wird der Frequenzumrichter von
einer isolierten Netzstromquelle (IT-Netz oder
potentialfreie Dreieckschaltung) oder einem
TT/TN-S Netz mit geerdetem Zweig (geerdete
Dreieckschaltung) versorgt, so stellen Sie den
EMV-Schalter über 14-50 EMV-Filter auf OFF (AUS).
In der Position OFF sind die internen EMV-
Filterkondensatoren zwischen Rahmen und
Zwischenkreis abgeschaltet, um Schäden am
Zwischenkreis zu vermeiden und die Erdkapazität
gemäß IEC 61800-3 zu verringern.

2.4.5 Steuerleitungen

Trennen Sie Steuerleitungen von Hochspannungs-
bauteilen des Frequenzumrichters.
Ist der Frequenzumrichter an einen Thermistor
angeschlossen, müssen Thermistorsteuerkabel zur
Beibehaltung des PELV-Schutzgrads verstärkt/
zweifach isoliert sein. Danfoss empfiehlt eine 24
VC D-Versorgungsspannung.

2.4.5.1 Zugriff

Entfernen Sie die Abdeckplatte mithilfe eines
Schraubendrehers. Siehe Abbildung 2.13.
Entfernen Sie alternativ die Frontabdeckung
durch Lösen der Befestigungsschrauben. Siehe
Abbildung 2.14.
Abbildung 2.13 Steuerverdrahtungszugang für die Gehäuse A2,
A3, B3, B4, C3 und C4
®
ist eine eingetragene Marke von Danfoss
