2.4.1 Voraussetzungen

WARNUNG
GERÄTEGEFAHR!
Drehende Wellen und elektrische Betriebsmittel können
Gefahren darstellen. Alle Elektroarbeiten müssen den VDE-
Vorschriften und anderen geltenden
Elektroinstallationsvorschriften entsprechen. Installation,
Inbetriebnahme und Wartung dürfen nur von qualifi-
ziertem Fachpersonal vorgenommen werden. Eine
Nichtbeachtung dieser Richtlinien kann Tod oder schwere
Verletzungen zur Folge haben.
VORSICHT
ISOLIERUNG VON KABELN
Verlegen Sie die Netzkabel, Motorkabel und Steuerkabel
zum Schutz vor Hochfrequenzstörgeräuschen in drei
getrennten Kabelkanälen oder verwenden Sie getrennte
abgeschirmte Kabel. Dies kann andernfalls die einwandfreie
und optimale Funktion des Frequenzumrichters und der
angeschlossenen Geräte beeinträchtigen.
Beachten Sie zu Ihrer eigenen Sicherheit die folgenden
Anforderungen.
•
Elektronische Steuer- und Regeleinrichtungen
sind an gefährliche Netzspannung angeschlossen.
Bei Anlegen der Energiezufuhr an den Frequen-
zumrichter müssen alle notwendigen
Schutzmaßnahmen ergriffen werden.
•
Verlegen Sie Motorkabel von mehreren Frequen-
zumrichtern getrennt. Induzierte Spannung von
nebeneinander verlegten Motorkabeln kann
Gerätekondensatoren auch dann aufladen, wenn
die Geräte freigeschaltet sind.
Überlast- und Geräteschutz
•
Eine elektronisch aktivierte Funktion im
Frequenzumrichter bietet Überlastschutz für den
Motor. Die Überlastfunktion berechnet zur
Vorgabe der Zeit für die Aktivierung der Abschalt-
funktion (Reglerausgangsstopp) das Maß der
Überlastzunahme. Je höher die Stromaufnahme,
desto schneller das Abschaltverhalten. Die
Überlastfunktion bietet Motor-Überlastschutz der
Klasse 20. Siehe 8 Warn- und Alarmmeldungen für
nähere Informationen zur Abschaltfunktion.
•
Da die Motorkabel Hochfrequenzstrom führen, ist
eine getrennte Verlegung der Kabel für die
Netzversorgung, Motorleistung und Steuerung
wichtig. Verwenden Sie hierzu Kabelkanäle oder
getrennte abgeschirmte Kabel. Ohne Trennung
der Netz-, Motor- und Steuerkabel könnte die
optimale Funktion des Frequenzumrichters und
Produkthandbuch für VLT
®
MG11AH03 – VLT ist eine eingetragene Marke von Danfoss
®
HVAC Drive
der angeschlossenen Geräte beeinträchtigt
werden. Siehe Abbildung 2.6.
Stop
Start
Line
Speed
Power
Control

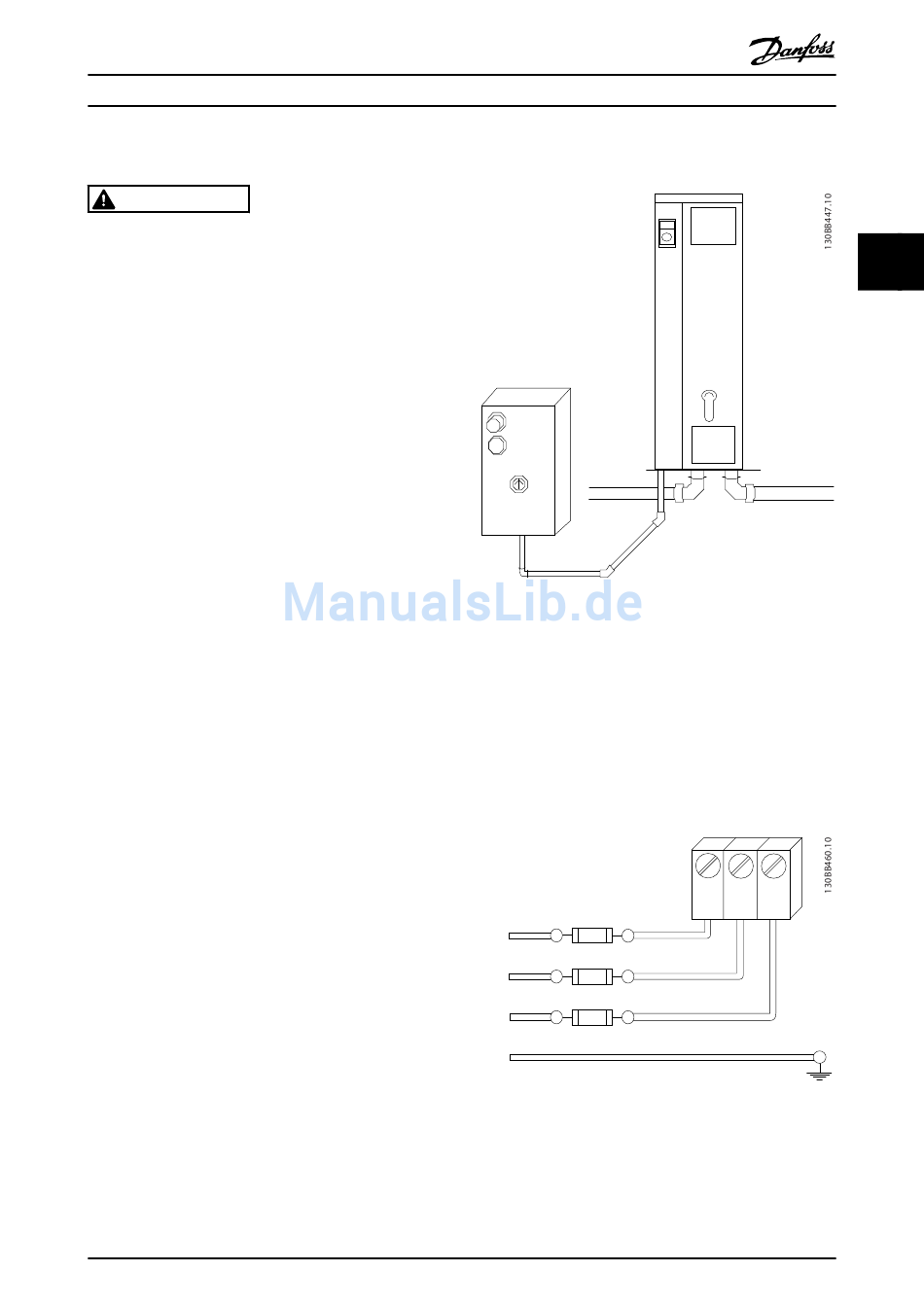

Abbildung 2.6 Sachgemäße elektrische Installation über
Kabelkanäle
•
Alle Frequenzumrichter müssen mit Kurzschluss-
und Überlastschutz versehen werden. Dieser
Schutz wird durch Sicherungen am Eingang
gewährleistet, siehe Abbildung 2.7. Wenn die
Sicherungen nicht ab Werk geliefert werden,
müssen sie vom Installateur als Teil der Instal-
lation bereitgestellt werden.

10.3 Sicherungstabellen zeigt die maximalen

Nennwerte der Sicherungen.
Fuses
L1
L2
L3
GND
Abbildung 2.7 Frequenzumrichter Sicherungen
Motor
Separate Conduit
L1 L2 L3
91 92 93
13
2 2
