Einführung
2
1

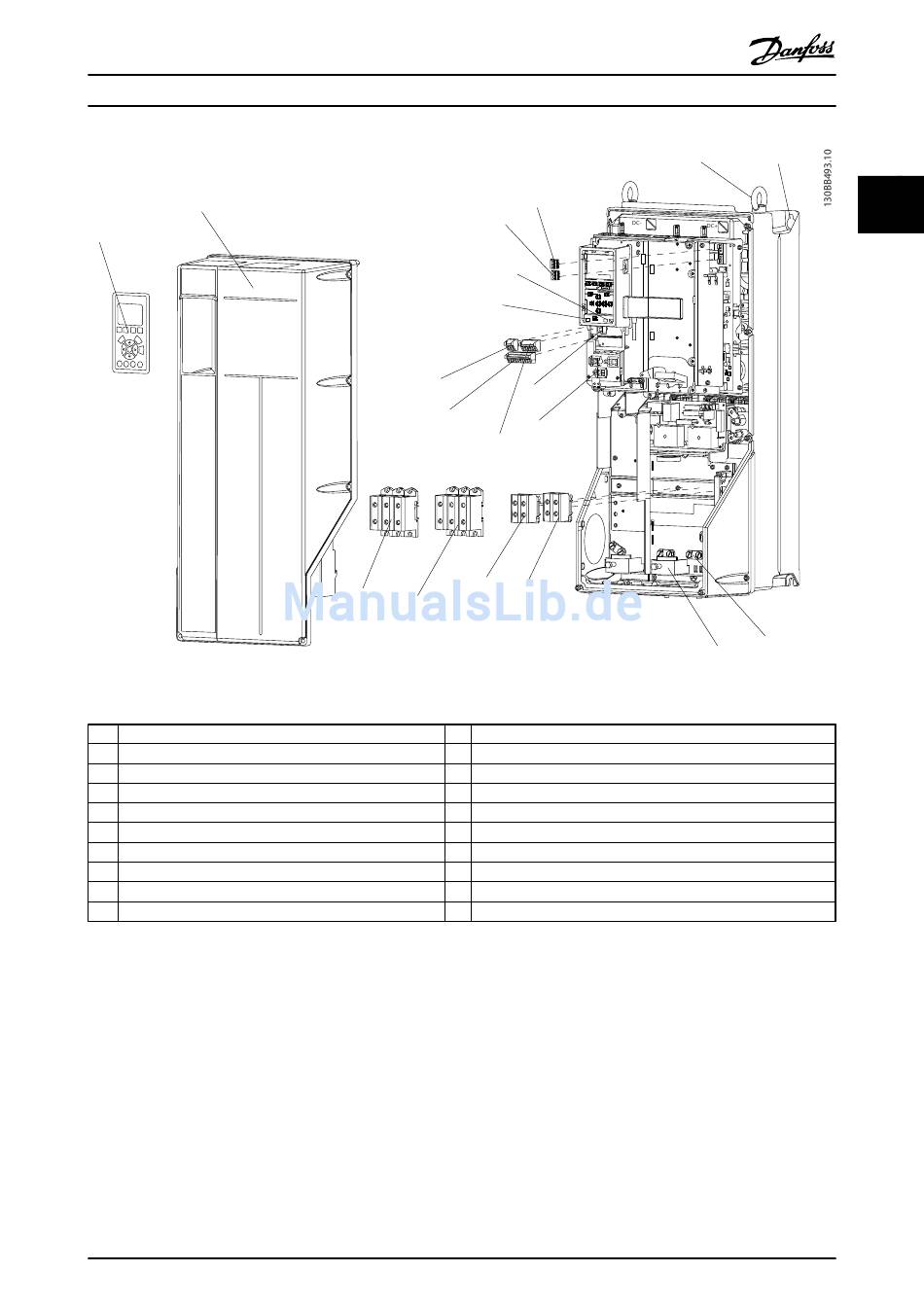

Abbildung 1.2 Explosionszeichnung der Größen B und C
1 LCP
2 Abdeckung
3 Anschluss serielle RS-485-Schnittstelle
4 Digitale I/O- und 24-V-Stromversorgung
5 Analoger I/O-Stecker
6 Zugentlastung für Kabel/PE
7 USB-Anschluss
8 Klemmenschalter serielle Schnittstelle
9 Analoge Schalter (A53), (A54)
10 Relais 1 (01, 02, 03)
Tabelle 1.2
Produkthandbuch für VLT
3
4
17
19
18
11 Relais 2 (04, 05, 06)
12 Hebering
13 Steckplatz
14 Erdungsschelle (PE)
15 Zugentlastung für Kabel/PE
16 Bremsklemme (-81, +82)
17 Zwischenkreiskopplungsklemme (-88, +89)
18 Motorausgangsklemmen 96 (U), 97 (V), 98 (W)
19 Netzeingangsklemmen 91 (L1), 92 (L2), 93 (L3)
®
