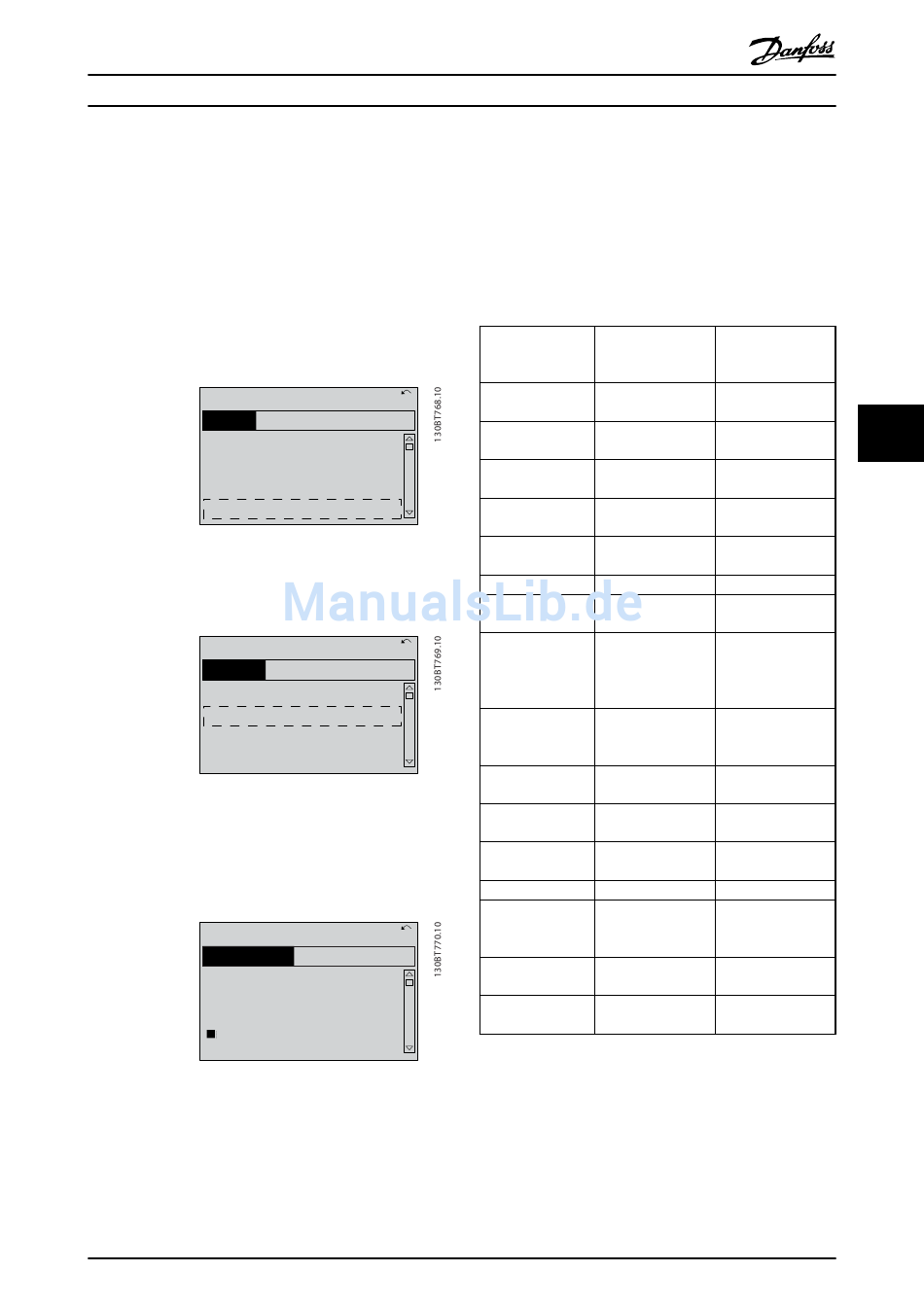

Die Parameternummern und Werkseinstellung für Steuer-
klemmen finden Sie unter Tabelle 2.4. (Werkseinstellungen
können abhängig von der Auswahl in 0-03 Ländereinstel-
lungen unterschiedlich sein.)
Im folgenden Beispiel wird der Zugriff auf Klemme 18 zur
Anzeige der Werkseinstellung erläutert.
1. Drücken Sie zweimal auf die Taste [Main Menu],
blättern Sie zu Parametergruppe 5-** Digitalein-/-
ausgänge Parameterdatensatz und drücken Sie
[OK].
14.6%
Main Menu
2-** Brakes
3-** Reference / Ramps
4-** Limits / Warnings
5-** Digital In/Out
Abbildung 5.9
2. Blättern Sie zur Parametergruppe 5-1* Digita-
leingänge und drücken Sie [OK].
14.7%
Digital In/Out
5-0* Digital I/O mode
5-1* Digital Inputs
5-4* Relays
5-5* Pulse Input
Abbildung 5.10
3. Blättern Sie zu 5-10 Klemme 18 Digitaleingang.
Drücken Sie [OK], um die Funktionsoptionen
aufzurufen. Die Werkseinstellung Start wird
angezeigt.
14.7%
Digital Inputs
5-10 Terminal 18 Digital
Input
[8]] Start
Abbildung 5.11
Produkthandbuch für VLT
0.00A 1(1)
0.00A 1(1)
5-**
0.00A 1(1)
5-1*
®
MG11AH03 – VLT ist eine eingetragene Marke von Danfoss
®
HVAC Drive
5.4 Werkseinstellungen der Parameter
(International/Nordamerika)
Die Einstellung von 0-03 Ländereinstellungen auf [0]Interna-
tional oder [1] Nordamerika ändert die Werkseinstellungen
einiger Parameter. Tabelle 5.1 zeigt eine Liste der davon
betroffenen Parameter.
Parameter Internationale
Werkseinstellung
0-03 Ländereinstel- International
lungen
1-20 Motornenn- Siehe Hinweis 1
leistung [kW]
1-21 Motornenn- Siehe Hinweis 2
leistung [PS]
1-22 Motornenn- 230 V/400 V/575 V
spannung
1-23 Motornenn- 50 Hz
frequenz
3-03 Max. Sollwert 50 Hz
3-04 Sollwert- Addierend
funktion
4-13 Max. Drehzahl 1500 PM
[UPM]
Siehe Hinweis 3
und 5
4-14 Max Frequenz 50 Hz
[Hz]
Siehe Hinweis 4
4-19 Max. 132 Hz
Ausgangsfrequenz
4-53 Warnung 1500 UPM
Drehz. hoch
5-12 Klemme 27 Motorfreilauf (inv.)
Digitaleingang
5-40 Relaisfunktion Ohne Funktion
6-15 Klemme 53 50
Skal. Max.-Soll/
Istwert
6-50 Klemme 42 Ohne Funktion
Analogausgang
14-20 Quittier- Manuell Quittieren
funktion
Tabelle 5.1 Werkseinstellungen der Parameter (International/Nordamerika)
Hinweis 1: Das LCP zeigt 1-20 Motornennleistung [kW] nur an, wenn
0-03 Ländereinstellungen auf [0] International programmiert ist.
Hinweis 2: Das LCP zeigt 1-21 Motornennleistung [PS]nur an, wenn
0-03 Ländereinstellungen auf [1] Nordamerika programmiert ist.
Hinweis 3: Das LCP zeigt diesen Parameter nur an, wenn
0-02 Hz/UPM Umschaltung auf [0] UPM programmiert ist.
Hinweis 4: Das LCP zeigt diesen Parameter nur an, wenn
0-02 Hz/UPM Umschaltung auf [1] Hz programmiert ist.
Nordamerika-
nische
Werkseinstellung
Nord-Amerika
5
Siehe Hinweis 1
Siehe Hinweis 2
208 V/460 V/575 V
60 Hz
60 Hz
Externe Anwahl
1800 UPM
60 Hz
120 Hz
1800 UPM
Externe Verriegelung
Kein Alarm
60
Drehzahl 4-20 mA
Unbegr. Auto. Quitt.
