Installieren
2.4.5.6 Brückenklemmen 12 und 27
Zwischen Klemme 12 (oder 13) und Klemme 27 kann eine
Drahtbrücke für den Betrieb des Frequenzumrichters
erforderlich sein, wenn die Programmierwerte der
2 2 Werkseinstellung verwendet werden.
•
Klemme 27 des Digitaleingangs ist auf den
Empfang eines 24-V-DC-Befehls für externe Verrie-
gelung ausgelegt. In vielen Anwendungen legt
der Anwender ein solches Signal an Klemme 27
an.
•
Kommt kein externes Signal zum Einsatz,
schließen Sie eine Brücke zwischen Steuerklemme
12 (empfohlen) oder 13 und Klemme 27 an. So
entsteht auf Klemme 27 ein internes 24-V-Signal
•
Wenn kein Signal vorliegt, arbeitet das Gerät
nicht.
•
Wenn die Statuszeile unten im LCP AUTO FERN
MOTORFREILAUF oder das LCP Alarm 60 Ext.
Verriegelung anzeigt, bedeutet dies, dass der
Frequenzumrichter betriebsbereit ist, aber kein
Signal an Klemme 27 anliegt.
•
Wenn werkseitig installierte Optionsmodule mit
Klemme 27 verkabelt sind, entfernen Sie diese
Kabel nicht.
2.4.5.7 Schalter für die Klemmen 53 und 54
•
Bei den Analogeingangsklemmen 53 und 54
können Sie als Eingangssignale Spannung (0 bis
10 V) oder Strom (0/4-20 mA) wählen.
•
Trennen Sie vor Änderung der Schaltpositionen
den Frequenzumrichter von der Stromversorgung
•
Stellen Sie die Schalter A53 und A54 zur Wahl des
Signaltyps ein: U wählt Spannung, I wählt Strom.
•
Sie erreichen die Schalter, wenn Sie das LCP
abnehmen (siehe Abbildung 2.22). Die Options-
module in Steckplatz B decken diese Schalter ggf.
ab. Entfernen Sie diese zum Ändern der Schalter-
einstellungen. (Trennen Sie vor Arbeiten am
Frequenzumrichter immer die Energiezufuhr.)
•
Werkseinstellung für Klemme 53 ist ein Drehzahl-
sollwertsignal bei Regelung ohne Rückführung,
programmiert in 16-61 AE 53 Modus.
•
Werkseinstellung für Klemme 54 ist ein
Istwertsignal bei Regelung mit Rückführung,
programmiert in 16-63 AE 54 Modus
20
Produkthandbuch für VLT

2.4.5.8 Klemme 37

Klemme 37 – Funktion „Sicherer Stopp"
Der Frequenzumrichter ist optional mit der Funktion
„Sicherer Stopp" über Steuerklemme 37 erhältlich. Der
sichere Stopp schaltet die Steuerspannung der Leistungs-
halbleiter in der Ausgangsstufe des Frequenzumrichters ab.
Dies verhindert die Erzeugung der Spannung, die der
Motor zum Drehen benötigt. Ist der sichere Stopp (Klemme
37) aktiviert wird, gibt der Frequenzumrichter einen Alarm
aus, schaltet ab und lässt den Motor im Freilauf zum
Stillstand kommen. Zum Wiederanlauf müssen Sie den
Frequenzumrichter manuell neu starten. Die Funktion
„Sicherer Stopp" dient zum Stoppen des Frequenzum-
richters im Notfall. Verwenden Sie im normalen Betrieb, bei
dem Sie keinen sicheren Stopp benötigen, stattdessen die
normale Stoppfunktion des Frequenzumrichters. Wenn der
automatische Wiederanlauf zum Einsatz kommt, muss die
Anlage die Anforderungen nach ISO 12100-2 Absatz 5.3.2.5
erfüllen.
Haftungsbedingungen
Der Anwender ist dafür verantwortlich, sicherzustellen, dass
Personal, das die Funktion „Sicherer Stopp" installiert und
bedient:
®
MG11AH03 – VLT ist eine eingetragene Marke von Danfoss
®
HVAC Drive

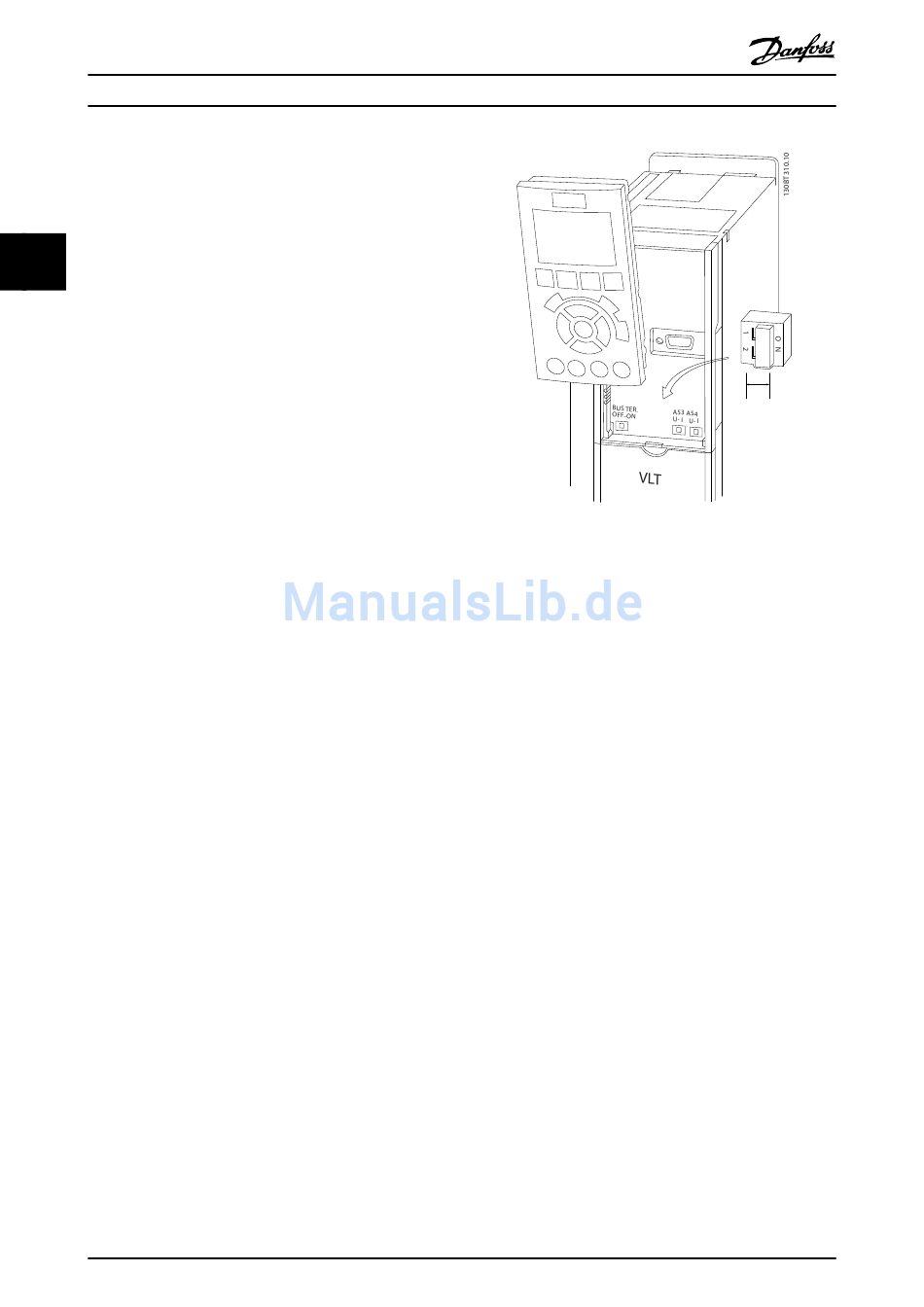

Abbildung 2.22 Lage der Schalter für die Klemmen 53 und 54
•
die Sicherheitsvorschriften im Hinblick auf
Arbeitsschutz und Unfallverhütung kennt.
•
die allgemeinen und Sicherheitsrichtlinien in der
vorliegenden Beschreibung sowie der erweiterten
Beschreibung im Projektierungshandbuch
versteht.
•
gute Kenntnisse über die allgemeinen und Sicher-
heitsnormen der jeweiligen Anwendung besitzt.
