Warn- und Alarmmeldungen

8 Warn- und Alarmmeldungen
8.1 Systemüberwachung
Der Frequenzumrichter überwacht den Zustand seiner
Eingangsspannung, seines Ausgangs und der Motorkenn-
größen sowie andere Messwerte der Systemleistung. Eine
Warnung oder ein Alarm zeigt nicht unbedingt ein
Problem am Frequenzumrichter selbst an. In vielen Fällen
zeigen sie Fehlerbedingungen bei Eingangsspannung,
Motorlast bzw. -temperatur, externen Signalen oder
anderen Bereichen an, die der Frequenzumrichter
überwacht. Untersuchen Sie daher unbedingt die Bereiche
außerhalb des Frequenzumrichters, die die Alarm- oder
Warnmeldungen angeben.

8.2 Warn- und Alarmtypen

Warnungen
Eine Warnung wird ausgegeben, wenn ein Alarmzustand
droht oder ein abnormaler Betriebszustand vorliegt und zu
8 8
einer Alarmausgabe durch den Frequenzumrichter führt.
Eine Warnung löscht sich selbsttätig, wenn der abnormale
Zustand behoben wird.
Alarme
Abschaltung
Ein Alarm wird ausgegeben, wenn der Frequenzumrichter
abgeschaltet wird, d. h. wenn der Frequenzumrichter den
Betrieb einstellt, um eine Beschädigung des
Frequenzumrichters oder des Systems zu vermeiden. Der
Motor läuft aus, bis er anhält. Die Logik des
Frequenzumrichters läuft weiter und überwacht den Status
des Frequenzumrichters. Nachdem der Fehlerzustand
behoben ist, kann der Frequenzumrichter quittiert werden.
Dann kann er seinen Betrieb wieder aufnehmen.
Eine Abschaltung kann auf 4 Arten quittiert werden:
•
Drücken von [RESET] auf dem LCP
•
Digitaler Reset-Eingangsbefehl
•
Reset-Eingangsbefehl der seriellen Kommuni-
kation
•
Auto-Reset
Abschaltsperre
Ein Alarm, der zu einer Abschaltsperre des
Frequenzumrichters führt, erfordert ein Ein- und
Ausschalten des Eingangsstroms. Der Motor läuft aus, bis
er anhält. Die Logik des Frequenzumrichter funktioniert
weiter und der Frequenzumrichter-Status wird überwacht.
Trennen Sie den Eingangsstrom vom Frequenzumrichter
und beheben Sie die Fehlerursache. Schalten Sie den
Eingangsstrom dann wieder ein. Dadurch wird der
Frequenzumrichter in einen Abschaltzustand versetzt, wie
56
Produkthandbuch für VLT
oben beschrieben, und kann auf eine der 4 Arten quittiert
werden.
8.3 Anzeige von Warn- und
Ein Alarm oder ein Alarm mit Abschaltblockierung blinkt
zusammen mit der Nummer des Alarms auf dem Display.
Neben dem Text und dem Alarmcode im LCP des Frequen-
zumrichters leuchten die LED zur Zustandsanzeige
®
MG11AH03 – VLT ist eine eingetragene Marke von Danfoss
®
HVAC Drive
Alarmmeldungen
Status
0.0Hz
!Live zero error [W2]
Off Remote Stop

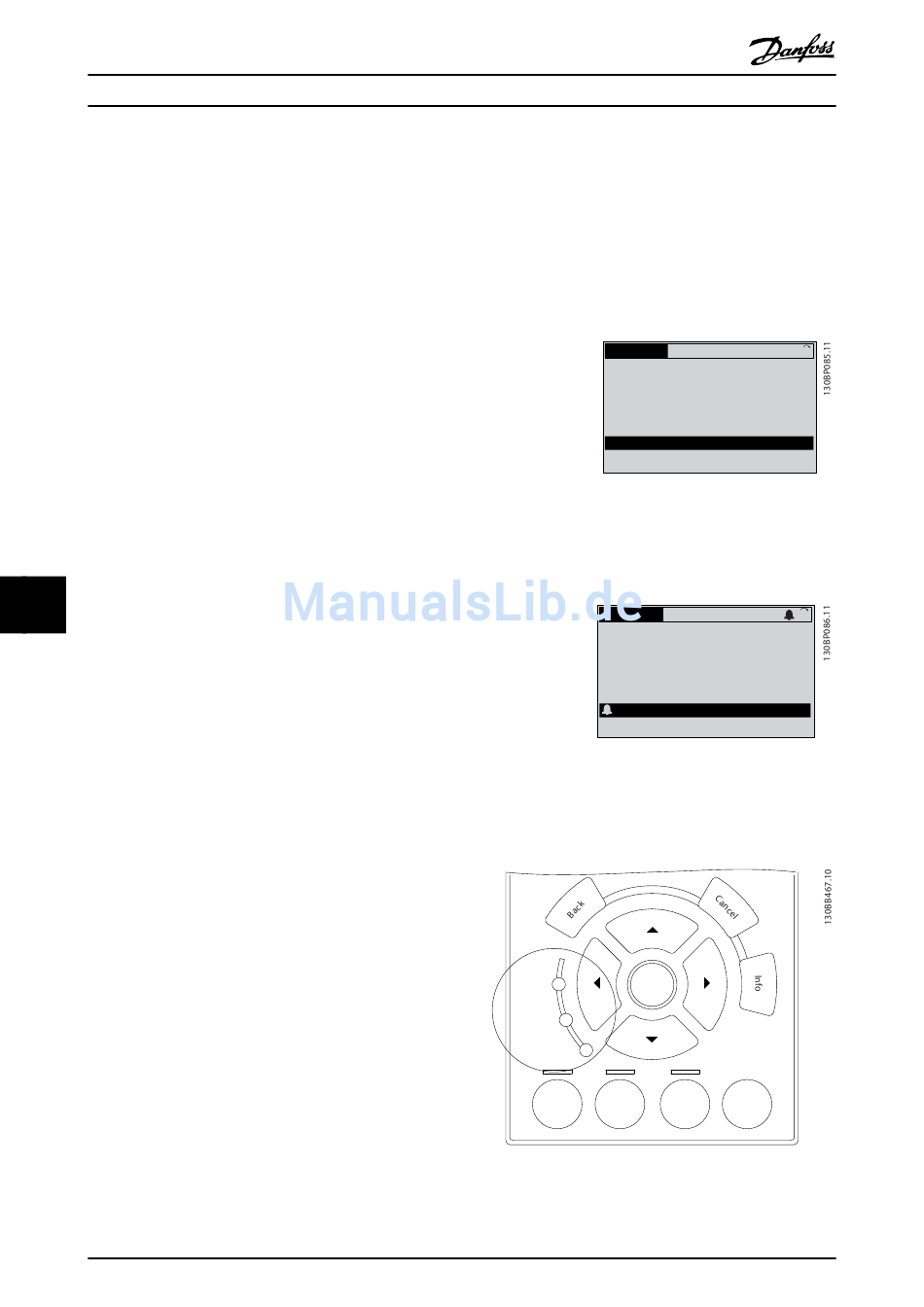

Abbildung 8.1
