Verkabelung Der Steuerklemmen - Danfoss VLT HVAC Drive Produkthandbuch

Installieren
Klemme Parameter
2 2
12, 13
18
19
32
33
27
29
20
37
39
42
50
53
54
55
18
Produkthandbuch für VLT
Klemmenbeschreibung
Digitalein-/-ausgänge
Werksein-
stellung
Einstellung Beschreibung
- +24 V DC 24-V-DC-Versorgungs-
spannung Maximaler
Ausgangsstrom ist 200
mA insgesamt für alle
24-V-Lasten.
Verwendbar für Digita-
leingänge und externe
Messwandler.
5-10 [8] Start
5-11 [0] Ohne
Funktion
Digitaleingänge.
5-14 [0] Ohne
Funktion
5-15 [0] Ohne
Funktion
5-12 [2]
Wählbar als Digitalein-
Motorfreilauf
oder -ausgang.
(inv.)
Werkseinstellung ist
5-13 [14] Festdrz.
Eingang.
(JOG)
- „Common" für Digita-
leingänge und 0-V-
Potential für 24-V-
Stromversorgung.
- Sichere (optional) Sicherer
Abschaltung Eingang. Für sichere
Motormoment Abschaltung des
(STO) Motormoments
verwendet.
Analogeingänge/-ausgänge
- „Common" für Analog-
ausgang
6-50 Drehzahl 0 - Programmierbarer
Max. Drehzahl Analogausgang. Das
Analogsignal ist 0-20
mA oder 4-20 mA bei
maximal 500 Ω
- +10 V DC 10-V DC-Analogversor-
gungsspannung.
Maximal 15 mA, in der
Regel für Potenti-
ometer oder
Thermistor verwendet.
6-1 Sollwert Analogeingang.
Programmierbar für
6-2 Istwert
Spannung oder Strom.
Schalter A53 und A54
wählen mA oder V.
- „Common" für Analog-
eingang
Serielle Kommunikation
MG11AH03 – VLT
®
HVAC Drive
Klemme Parameter
61
68 (+) 8-3
69 (-) 8-3
01, 02, 03 5-40 [0]
04, 05, 06 5-40 [1]
Tabelle 2.4 Klemmenbeschreibung

2.4.5.3 Verkabelung der Steuerklemmen

Steuerklemmenanschlüsse können zur einfacheren Instal-
lationvom Frequenzumrichter abgezogen werden, wie in
Abbildung 2.16 dargestellt.

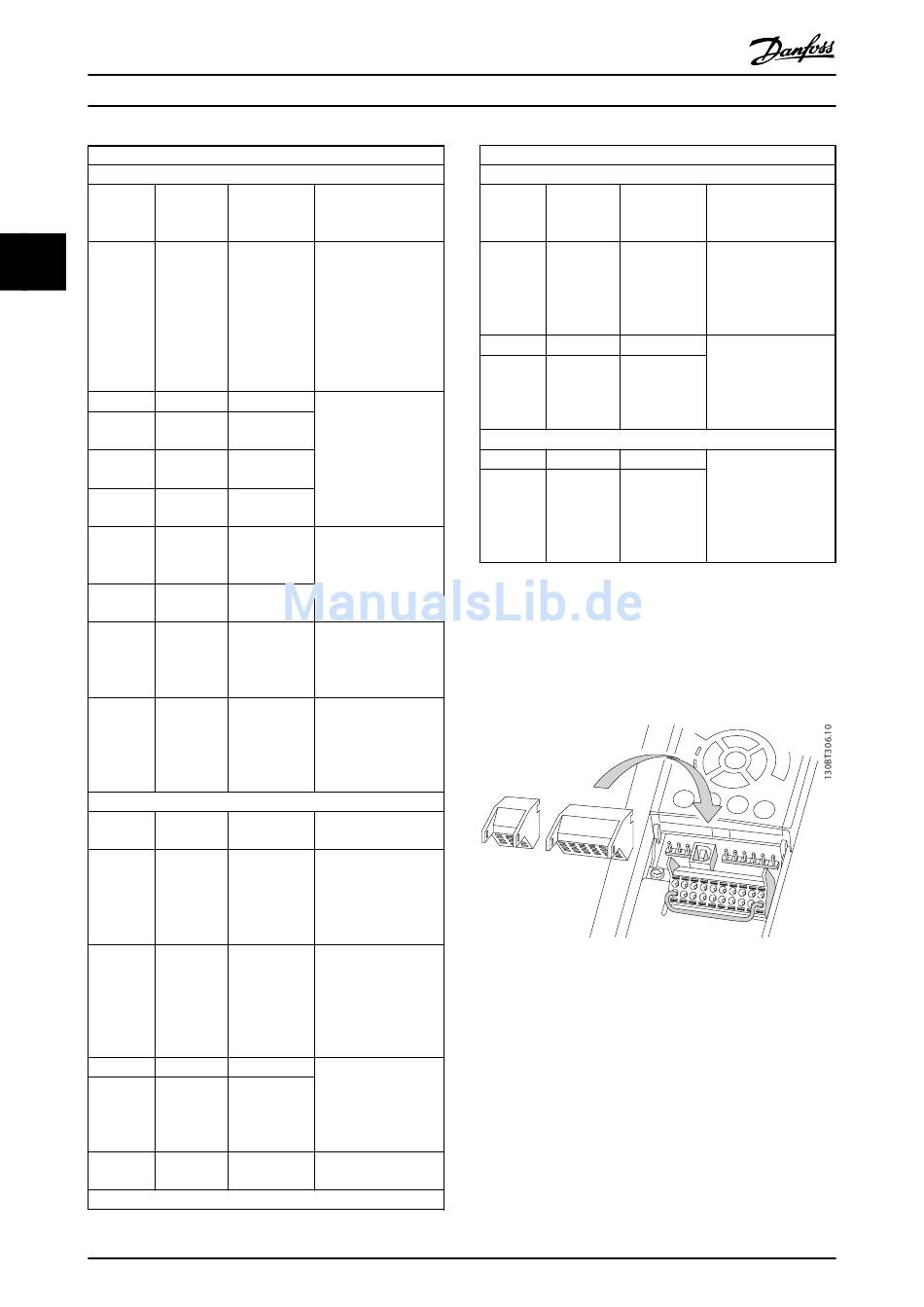

Abbildung 2.16 Abziehen der Steuerklemmen
1. Lösen Sie den Kontakt, indem Sie einen kleinen
Schraubendreher in den Schlitz über oder unter
dem Kontakt einführen, wie in Abbildung 2.17
dargestellt.
2. Führen Sie das 9-10 mm abisolierte Steuerkabel
in den Kontakt ein.
3. Entfernen Sie den Schraubendreher. Das Kabel ist
nun in der Klemme befestigt.
®
ist eine eingetragene Marke von Danfoss
Klemmenbeschreibung
Digitalein-/-ausgänge
Werksein-
stellung
Einstellung Beschreibung
- Integriertes RC-Filter
für Kabelabschirmung.
NUR zum Anschluss
der Abschirmung bei
EMV-Problemen.
RS-485-Schnittstelle.
Ein Schalter auf der
Steuerkarte dient zum
Zuschalten des
Abschlusswiderstands.
Relais
[0] Alarm Form-C-Relaisausgang.
Verwendbar für
[0] Betrieb
Wechsel- oder Gleich-
spannung und
ohmsche oder
induktive Lasten.
