Steuerklemmentypen - Danfoss VLT HVAC Drive Produkthandbuch

Installieren

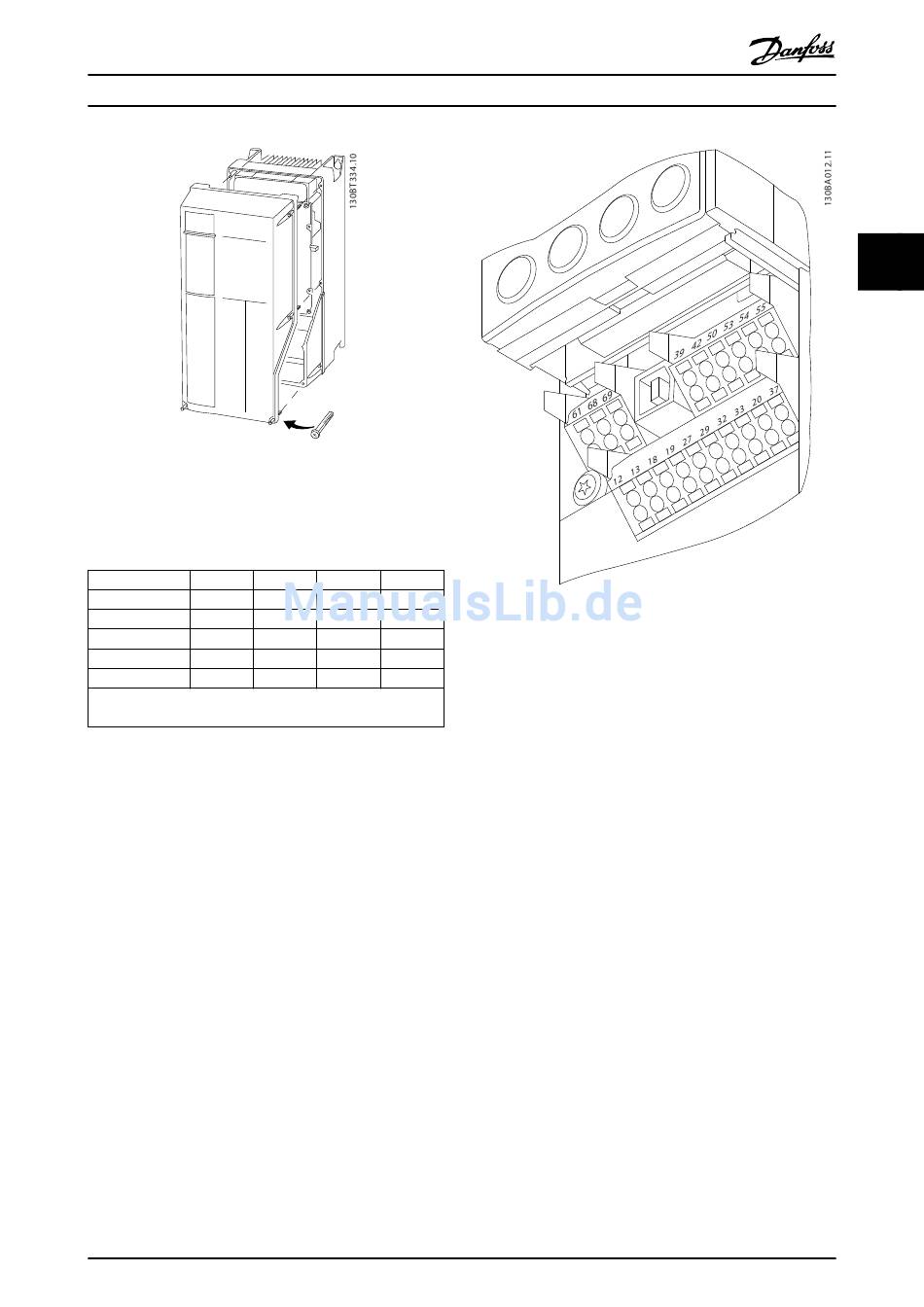

Abbildung 2.14 Steuerverdrahtungszugang für die Gehäuse A4,
A5, B1, B2, C1 and C2
Lesen Sie vor dem Anziehen der Abdeckungen bitte
Tabelle 2.3.
Rahmen IP20
A4/A5 -
B1 -
B2 -
C1 -
C2 -
* Keine anzuziehenden Schrauben
- Nicht vorhanden
Tabelle 2.3 Anzugsdrehmoment für Abdeckungen (Nm)

2.4.5.2 Steuerklemmentypen

zeigt die abnehmbaren Stecker des Frequenzumrichters.
Eine Zusammenfassung der Klemmenfunktionen und
Werkseinstellungen finden Sie in Tabelle 2.4.
Produkthandbuch für VLT
IP21 IP55 IP66
- 2 2
* 2.2 2.2
* 2.2 2.2
* 2.2 2.2
* 2.2 2.2
®
MG11AH03 – VLT ist eine eingetragene Marke von Danfoss
®
HVAC Drive
2
Abbildung 2.15 Lage der Steuerklemmen
•
Anschluss 1 stellt vier programmierbare Digital-
eingangsklemmen, zwei zusätzliche digitale
Klemmen, die entweder als Eingang oder
Ausgang programmiert werden können, eine 24-V
DC-Klemmen-Versorgungsspannung und einen
„Common"-Ausgang für eine optionale, vom
Kunden bereitgestellte 24-V DC-Spannung bereit
•
Anschluss 2, Klemmen (+)68 und (-)69, sind für
eine serielle RS-485-Kommunikationsverbindung
bestimmt
•
Anschluss 3 stellt zwei Analogeingänge, einen
Analogausgang, 10-V DC-Versorgungsspannung
und „Common"-Anschlüsse für die Ein- und
Ausgänge bereit
•
Anschluss 4 ist ein USB-Anschluss zur
Verwendung mit der MCT 10
Konfigurationssoftware
•
Es werden ebenfalls zwei Form-C-Relaisausgänge
bereitgestellt, die sich je nach Konfiguration und
Größe des Frequenzumrichters an verschiedenen
Positionen befinden
•
Einige Optionsmodule, die zur Bestellung mit
dem Gerät verfügbar sind, stellen ggf. weitere
Klemmen bereit. Näheres finden Sie im Handbuch
der Geräteoption.
Nähere Angaben zu Klemmenspezifikationen finden Sie in
10.2 Allgemeine technische Daten.
3
4
1
17
2 2
