4. 6-10 Klemme 53 Skal. Min.Spannung. Program-
mieren Sie den minimalen Sollwert für die
externe Spannung an Klemme 53 auf 0 V. (Dies
legt als minimales Eingangssignal 0 V fest.)
Abbildung 5.4
5 5
5. 6-11 Klemme 53 Skal. Max.Spannung. Program-
mieren Sie den maximalen externen
Spannungssollwert an Klemme 53 auf 10 V. (Dies
legt als maximales Eingangssignal 10 V fest.)
Abbildung 5.5
6. 6-14 Klemme 53 Skal. Min.-Soll/Istwert. Program-
mieren Sie den minimalen Drehzahlsollwert an
Klemme 53 auf 6 Hz. (Dies gibt dem Frequenzum-
richter die Information, dass die an Klemme 53 (0
V) empfangene minimale Spannung einem
Ausgangssignal von 6 Hz entspricht.)
Abbildung 5.6
7. 6-15 Klemme 53 Skal. Max.-Soll/Istwert. Program-
mieren Sie den maximalen Drehzahlsollwert an
Klemme 53 auf 50 Hz. (Die gibt dem Frequen-
zumrichter die Information, dass die an Klemme
53 (10 V) empfangene maximale Spannung einem
Ausgangssignal von 50 Hz entspricht.)
38
Produkthandbuch für VLT
14.7% 0.00A
Analog Reference
6-10 Terminal 53 Low
Voltage
0.00 V
14.7% 0.00A
Analog Reference
6-11 Terminal 53 High
Voltage
10.00 V
14.7 % 0.00 A
Analog Reference
6 - 14 Terminal 53 Low
Ref./Feedb. Value
000020.000
MG11AH03 – VLT
®
HVAC Drive
1(1)
Q3-21
Abbildung 5.7
Wenn ein externes Gerät, das ein 0-10-V-Steuersignal
sendet, jetzt an Klemme 53 des Frequenzumrichters
angeschlossen wird, ist das System betriebsbereit. Sie
können sehen, dass sich die Bildlaufleiste rechts in der
letzten Abbildung des Displays ganz unten befindet. Dies
zeigt an, dass das Verfahren abgeschlossen ist.

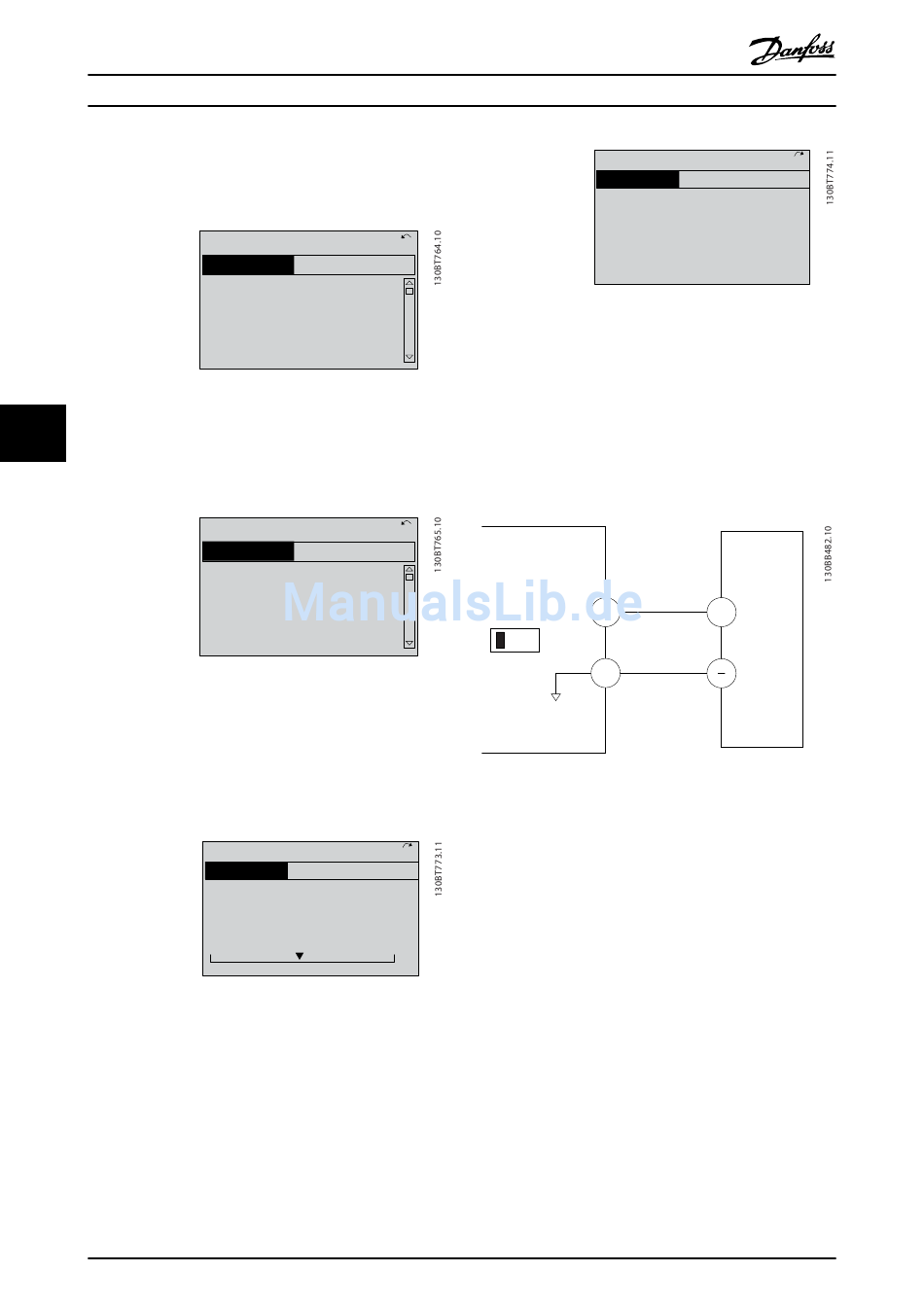

Abbildung 5.8 zeigt das Anschlussbild dieses Aufbaus.
1(1)
Q3-21
6-1*
U - I
A53
Abbildung 5.8 Verdrahtungsbeispiel für externes Gerät mit
Steuersignal zwischen 0 und 10 V (Frequenzumrichter links,
externes Gerät rechts)
1(1)
5.3 Beispiele zur Programmierung der
Q3-21
Steuerklemmen
Steuerklemmen können programmiert werden.
•
Jede Klemme hat festgelegte Funktionen, die sie
ausführen kann.
•
Mit der Klemme verknüpfte Parameter aktivieren
die jeweilige Funktion.
•
Für die einwandfreie Funktion des
Frequenzumrichters müssen die Steuerklemmen
®
ist eine eingetragene Marke von Danfoss
14.7 % 0.00 A
Analog Reference
6 - 15 Terminal 53 High
Ref./Feedb. Value
50.000
53 +
0-10V
55
korrekt verkabelt sein,
für die gewünschte Funktion
programmiert werden,
ein Signal empfangen.
1(1)
