Installieren

2.4 Elektrische Installation

Dieser Abschnitt enthält detaillierte Anweisungen zur Verkabelung des Frequenzumrichters. Folgende Aufgaben werden
beschrieben:
•
Anschluss des Motors an die Ausgangsklemmen des Frequenzumrichters
•
Anschluss des Wechselstromnetzes an die Eingangsklemmen des Frequenzumrichters
•
Anschließen der Steuer- und seriellen Schnittstellenkabel
•
Prüfung der Eingangs- und Motorleistungs- Programmierungs-Steuerklemmen auf ihre bestimmungsgemäße
Funktion nach Anlegen der Energiezufuhr
Abbildung 2.4 zeigt einen einfachen elektrischen Anschluss.

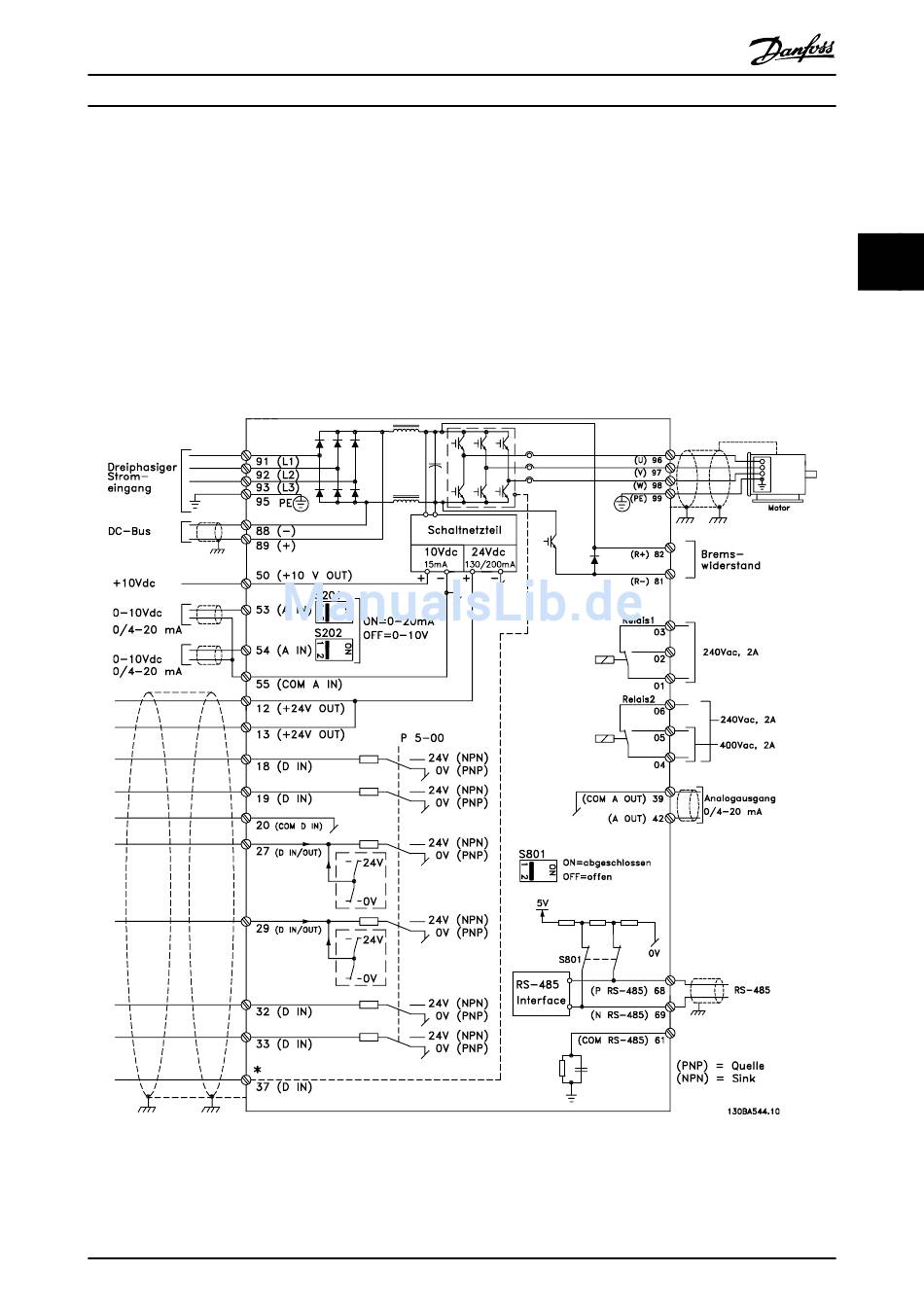

Abbildung 2.4 Einfacher Schaltplan
* Klemme 37 ist optional
