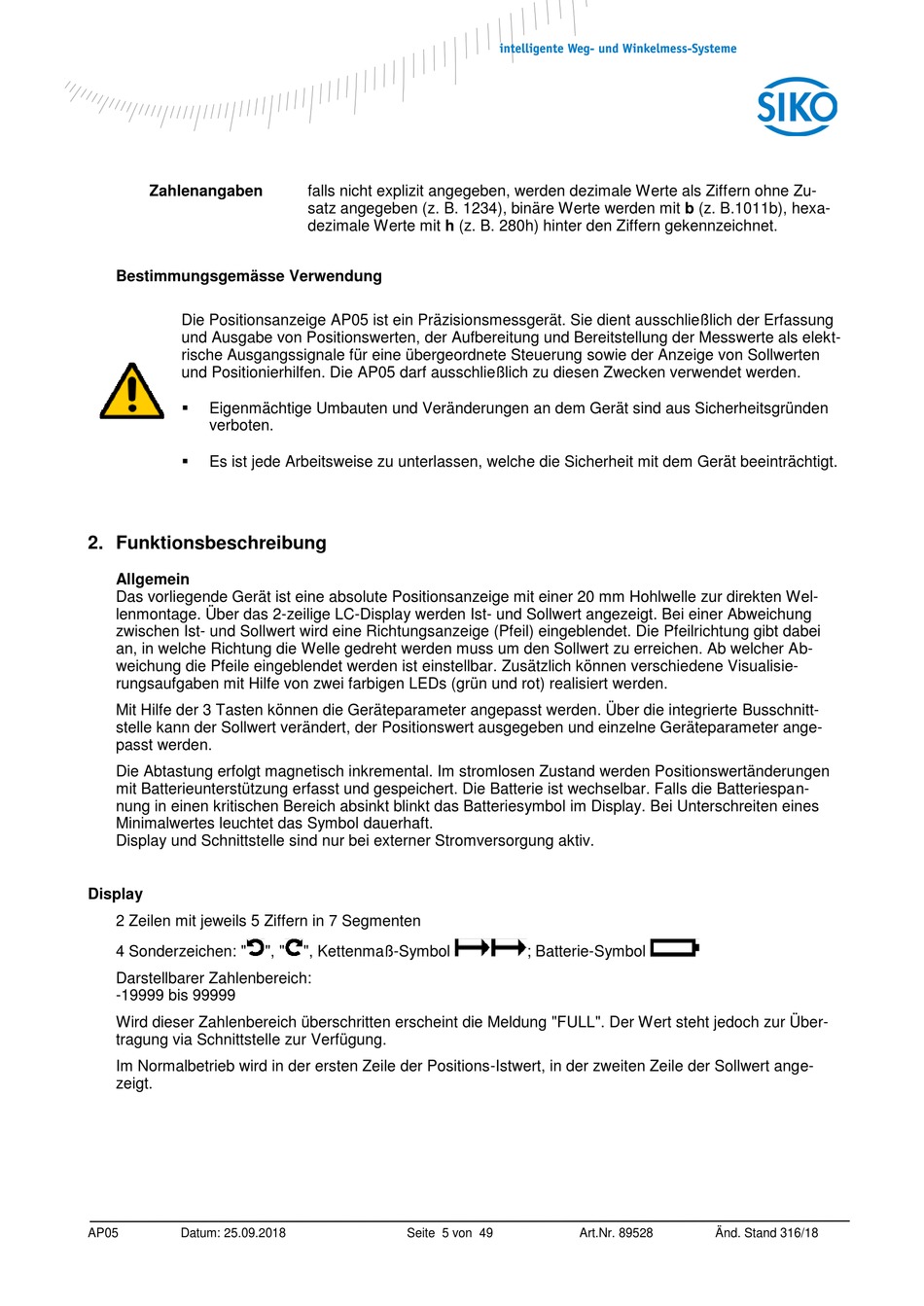

Siko AP05 Benutzerhandbuch Seite 5

Zahlenangaben
Bestimmungsgemässe Verwendung
Die Positionsanzeige AP05 ist ein Präzisionsmessgerät. Sie dient ausschließlich der Erfassung
und Ausgabe von Positionswerten, der Aufbereitung und Bereitstellung der Messwerte als elekt-
rische Ausgangssignale für eine übergeordnete Steuerung sowie der Anzeige von Sollwerten
und Positionierhilfen. Die AP05 darf ausschließlich zu diesen Zwecken verwendet werden.

Eigenmächtige Umbauten und Veränderungen an dem Gerät sind aus Sicherheitsgründen
verboten.

Es ist jede Arbeitsweise zu unterlassen, welche die Sicherheit mit dem Gerät beeinträchtigt.
2. Funktionsbeschreibung
Allgemein
Das vorliegende Gerät ist eine absolute Positionsanzeige mit einer 20 mm Hohlwelle zur direkten Wel-
lenmontage. Über das 2-zeilige LC-Display werden Ist- und Sollwert angezeigt. Bei einer Abweichung
zwischen Ist- und Sollwert wird eine Richtungsanzeige (Pfeil) eingeblendet. Die Pfeilrichtung gibt dabei
an, in welche Richtung die Welle gedreht werden muss um den Sollwert zu erreichen. Ab welcher Ab-
weichung die Pfeile eingeblendet werden ist einstellbar. Zusätzlich können verschiedene Visualisie-
rungsaufgaben mit Hilfe von zwei farbigen LEDs (grün und rot) realisiert werden.
Mit Hilfe der 3 Tasten können die Geräteparameter angepasst werden. Über die integrierte Busschnitt-
stelle kann der Sollwert verändert, der Positionswert ausgegeben und einzelne Geräteparameter ange-
passt werden.
Die Abtastung erfolgt magnetisch inkremental. Im stromlosen Zustand werden Positionswertänderungen
mit Batterieunterstützung erfasst und gespeichert. Die Batterie ist wechselbar. Falls die Batteriespan-
nung in einen kritischen Bereich absinkt blinkt das Batteriesymbol im Display. Bei Unterschreiten eines
Minimalwertes leuchtet das Symbol dauerhaft.
Display und Schnittstelle sind nur bei externer Stromversorgung aktiv.
Display
2 Zeilen mit jeweils 5 Ziffern in 7 Segmenten
4 Sonderzeichen: "
Darstellbarer Zahlenbereich:
-19999 bis 99999
Wird dieser Zahlenbereich überschritten erscheint die Meldung "FULL". Der Wert steht jedoch zur Über-
tragung via Schnittstelle zur Verfügung.
Im Normalbetrieb wird in der ersten Zeile der Positions-Istwert, in der zweiten Zeile der Sollwert ange-
zeigt.
AP05 Datum: 25.09.2018
falls nicht explizit angegeben, werden dezimale Werte als Ziffern ohne Zu-
satz angegeben (z. B. 1234), binäre Werte werden mit b (z. B.1011b), hexa-
dezimale Werte mit h (z. B. 280h) hinter den Ziffern gekennzeichnet.
", " ", Kettenmaß-Symbol
Seite 5 von 49
; Batterie-Symbol
Art.Nr. 89528 Änd. Stand 316/18
