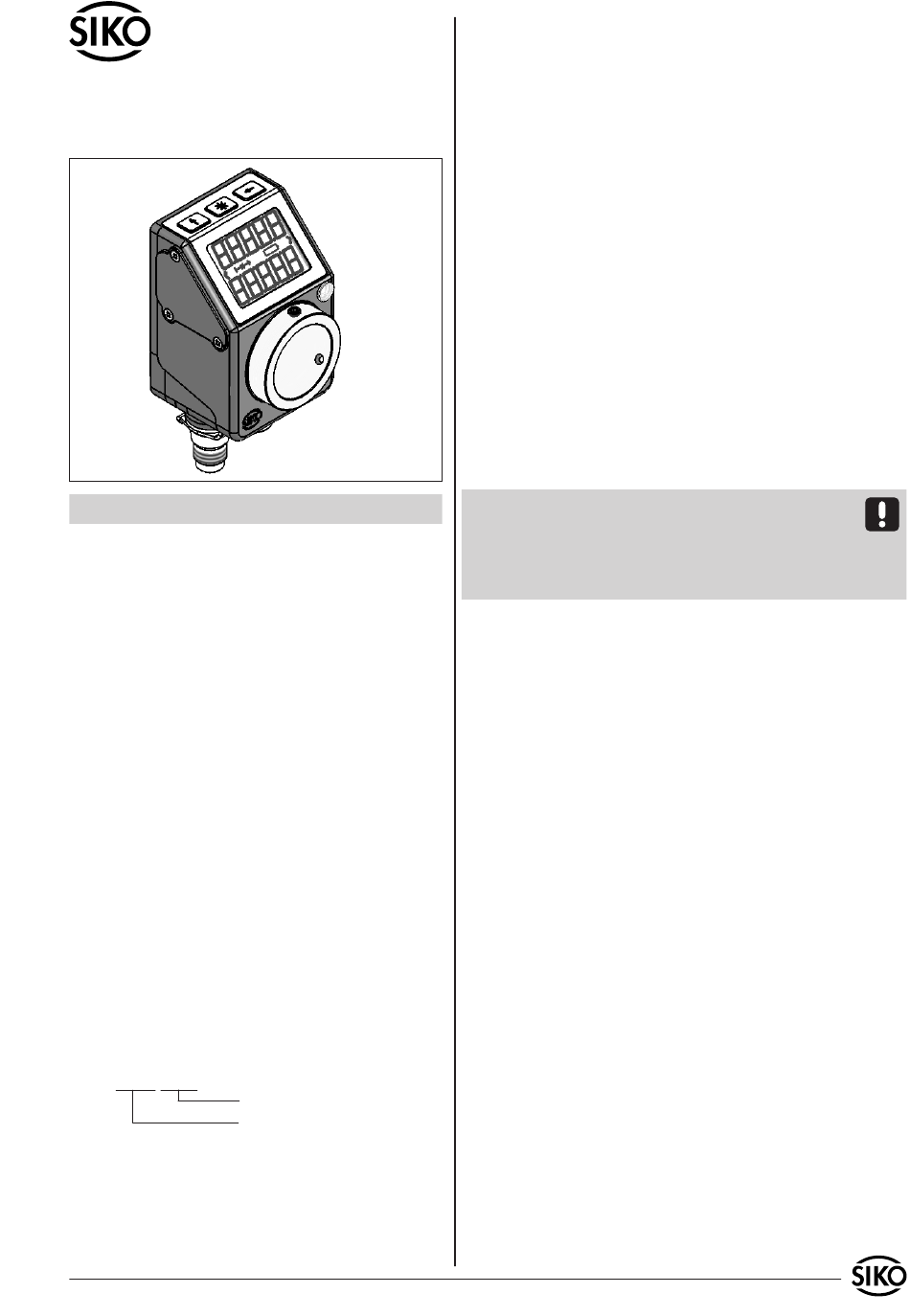

Siko AP04 series Benutzerinformation

Benutzerinformation

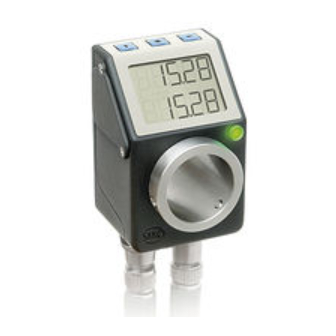

AP04
Absolute / elektronische Positionsanzeige
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen und
die Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z. B. AP04-0023
3. Bestimmungsgemäße Verwendung
Die Positionsanzeige AP04 ist ein Präzisionsmess-
gerät. Sie dient ausschließlich der Erfassung und
Ausgabe von Positionswerten, der Aufbereitung
AP04 Datum 08.06.2011
Varianten-Nr.
Geräte-Typ
und Bereitstellung der Messwerte als elektrische
Ausgangssignale für eine übergeordnete Steuerung
sowie der Anzeige von Sollwerten und Positionier-
hilfen. Die AP04 darf ausschließlich zu diesen Zwe-
cken verwendet werden.
• Eigenmächtige Umbauten und Veränderungen an
dem Gerät sind aus Sicherheitsgründen verboten.
• Die in dieser Benutzerinformation vorgeschrie-
benen Betriebs- und Installationsbedingungen
müssen eingehalten werden.
• Es ist jede Arbeitsweise zu unterlassen, welche die
Sicherheit mit dem Gerät beeinträchtigt.
4. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Die Anzeige muss
ggfs. zusätzlich gegen schädliche Umwelteinflüsse,
wie z. B. Spritzwasser, Staub, Schläge, Temperatur
geschützt werden.
Achtung! Eine Beeinflussung durch elektromagne-
tische Felder ist zu vermeiden. Insbesondere dürfen
keine Magnetfelder (z. B. Haftmagnete oder andere
Dauermagnete) in unmittelbarer Umgebung auf das
Gerät einwirken.
Vor dem Montieren der AP04 muss die beiliegende
selbstklebende Dichtungsplatte (Moosgummi) auf
den Lagerbügel bzw. auf die Zwischenplatte aufge-
klebt werden. Dadurch werden evtl. Unebenheiten
ausgeglichen und das Eindringen von Staub in die
Lagerung verhindert.
Nach dem Aufschieben der AP04 auf die Vollwelle
und dem Einführen der Drehmomentstütze in die
vorbereitete Bohrung, wird durch die M3 Gewinde-
stifte die Gerätehohlwelle mit der Maschinenwelle
verbunden (siehe Abb. 1).
Die Gewindestifte dürfen mit maximal 0,2 Nm an-
gezogen werden.
• Zwischen Welle und der AP04 ist ein Schiebesitz
vorzusehen.
• Achten Sie auf geringen Wellen- bzw. Winkelver-
satz. Verspannungen sind zu vermeiden und die ma-
ximalen axialen und radialen Wellenbelastungen
zu beachten. Verspannungen führen zu erhöhter
Lagerbelastung, unzulässiger Erwärmung und
kürzerer Lebensdauer des Lagers.
• Es ist darauf zu achten, dass das Gerät bei der
Montage nicht durch Verkanten verspannt mon-
tiert wird.
• Schläge auf das Gerät sind nicht zulässig.
Art.Nr. 84211 Änd. Stand 189/11 1
