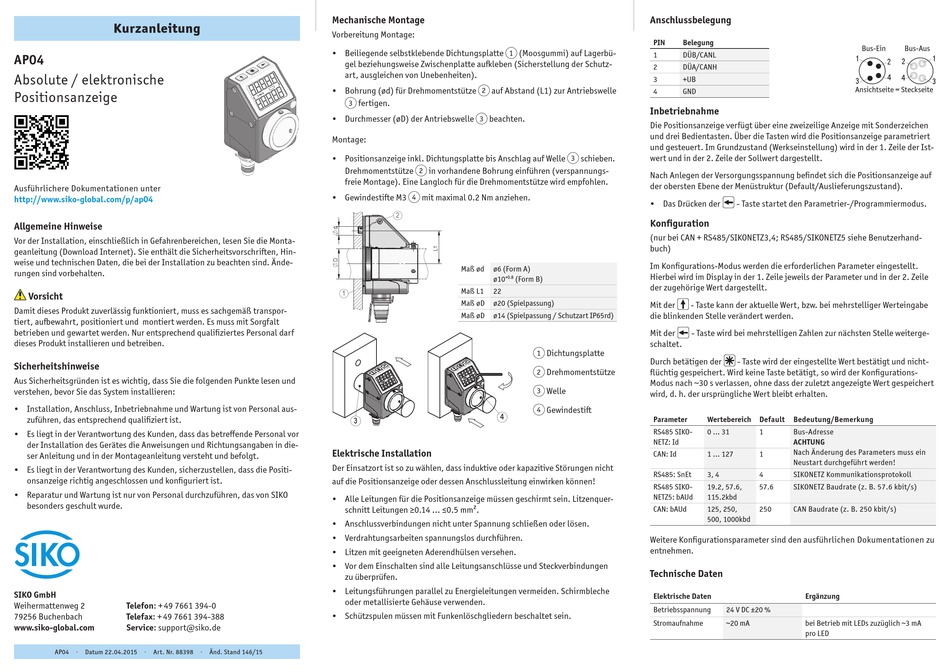

Siko AP04 Kurzanleitung

Kurzanleitung
AP04
Absolute / elektronische
Positionsanzeige
Ausführlichere Dokumentationen unter
http://www.siko-global.com/p/ap04
Allgemeine Hinweise
Vor der Installation, einschließlich in Gefahrenbereichen, lesen Sie die Monta-
geanleitung (Download Internet). Sie enthält die Sicherheitsvorschriften, Hin-
weise und technischen Daten, die bei der Installation zu beachten sind. Ände-
rungen sind vorbehalten.
Vorsicht
Damit dieses Produkt zuverlässig funktioniert, muss es sachgemäß transpor-
tiert, aufbewahrt, positioniert und montiert werden. Es muss mit Sorgfalt
betrieben und gewartet werden. Nur entsprechend qualifiziertes Personal darf
dieses Produkt installieren und betreiben.
Sicherheitshinweise
Aus Sicherheitsgründen ist es wichtig, dass Sie die folgenden Punkte lesen und
verstehen, bevor Sie das System installieren:
• Installation, Anschluss, Inbetriebnahme und Wartung ist von Personal aus-
zuführen, das entsprechend qualifiziert ist.
• Es liegt in der Verantwortung des Kunden, dass das betreffende Personal vor
der Installation des Gerätes die Anweisungen und Richtungsangaben in die-
ser Anleitung und in der Montageanleitung versteht und befolgt.
• Es liegt in der Verantwortung des Kunden, sicherzustellen, dass die Positi-
onsanzeige richtig angeschlossen und konfiguriert ist.
• Reparatur und Wartung ist nur von Personal durchzuführen, das von SIKO
besonders geschult wurde.
SIKO GmbH
Weihermattenweg 2 Telefon: + 49 7661 394-0
79256 Buchenbach Telefax: + 49 7661 394-388
www.siko-global.com Service: support@siko.de
AP04 · Datum 22.04.2015 · Art. Nr. 88398 · Änd. Stand 146/15
Mechanische Montage
Vorbereitung Montage:
• Beiliegende selbstklebende Dichtungsplatte
1
gel beziehungsweise Zwischenplatte aufkleben (Sicherstellung der Schutz-
art, ausgleichen von Unebenheiten).
• Bohrung (ød) für Drehmomentstütze 2 auf Abstand (L1) zur Antriebswelle
3 fertigen.
• Durchmesser (øD) der Antriebswelle 3 beachten.
Montage:
• Positionsanzeige inkl. Dichtungsplatte bis Anschlag auf Welle
Drehmomentstütze in vorhandene Bohrung einführen (verspannungs-
2
freie Montage). Eine Langloch für die Drehmomentstütze wird empfohlen.
• Gewindestifte M3 4 mit maximal 0.2 Nm anziehen.

Maß ød ø6 (Form A)
ø10 +0.8
Maß L1 22

Maß øD ø20 (Spielpassung)
Maß øD ø14 (Spielpassung / Schutzart IP65rd)


Elektrische Installation
Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf die Positionsanzeige oder dessen Anschlussleitung einwirken können!
• Alle Leitungen für die Positionsanzeige müssen geschirmt sein. Litzenquer-
schnitt Leitungen ≥0.14 ... ≤0.5 mm².
• Anschlussverbindungen nicht unter Spannung schließen oder lösen.
• Verdrahtungsarbeiten spannungslos durchführen.
• Litzen mit geeigneten Aderendhülsen versehen.
• Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindungen
zu überprüfen.
• Leitungsführungen parallel zu Energieleitungen vermeiden. Schirmbleche
oder metallisierte Gehäuse verwenden.
• Schützspulen müssen mit Funkenlöschgliedern beschaltet sein.
Anschlussbelegung
PIN Belegung
(Moosgummi) auf Lagerbü-
1 DÜB/CANL
2 DÜA/CANH
3 +UB
4 GND
Inbetriebnahme

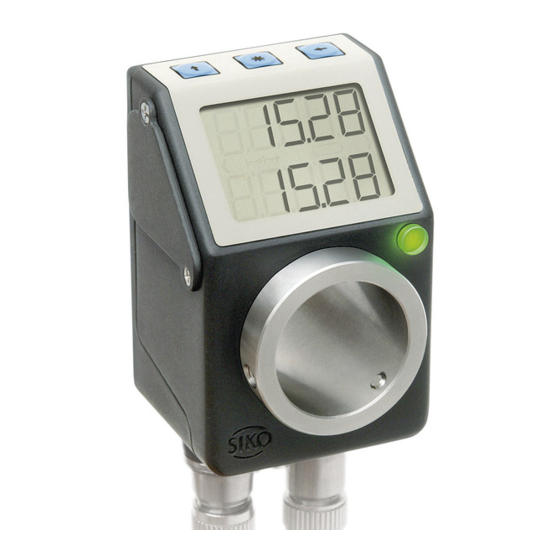

Die Positionsanzeige verfügt über eine zweizeilige Anzeige mit Sonderzeichen
und drei Bedientasten. Über die Tasten wird die Positionsanzeige parametriert
und gesteuert. Im Grundzustand (Werkseinstellung) wird in der 1. Zeile der Ist-
3 schieben. wert und in der 2. Zeile der Sollwert dargestellt.
Nach Anlegen der Versorgungsspannung befindet sich die Positionsanzeige auf
der obersten Ebene der Menüstruktur (Default/Auslieferungszustand).
• Das Drücken der
Konfiguration
(nur bei CAN + RS485/SIKONETZ3,4; RS485/SIKONETZ5 siehe Benutzerhand-
buch)
Im Konfigurations-Modus werden die erforderlichen Parameter eingestellt.
Hierbei wird im Display in der 1. Zeile jeweils der Parameter und in der 2. Zeile
(Form B)
der zugehörige Wert dargestellt.
Mit der - Taste kann der aktuelle Wert, bzw. bei mehrstelliger Werteingabe
die blinkenden Stelle verändert werden.
Mit der - Taste wird bei mehrstelligen Zahlen zur nächsten Stelle weiterge-
schaltet.
1 Dichtungsplatte
Durch betätigen der
2 Drehmomentstütze flüchtig gespeichert. Wird keine Taste betätigt, so wird der Konfigurations-
Modus nach ~30 s verlassen, ohne dass der zuletzt angezeigte Wert gespeichert
Welle
3
wird, d. h. der ursprüngliche Wert bleibt erhalten.
Gewindestift
4
Parameter
RS485 SIKO-
NETZ: Id
CAN: Id
RS485: SnEt
RS485 SIKO-
NETZ5: bAUd
CAN: bAUd
Weitere Konfigurationsparameter sind den ausführlichen Dokumentationen zu
entnehmen.
Technische Daten
Elektrische Daten
Betriebsspannung
Stromaufnahme
Bus-Ein




Ansichtseite = Steckseite
- Taste startet den Parametrier-/Programmiermodus.
- Taste wird der eingestellte Wert bestätigt und nicht-
Wertebereich Default Bedeutung/Bemerkung
0 ... 31 1 Bus-Adresse
ACHTUNG
Nach Änderung des Parameters muss ein
1 ... 127 1
Neustart durchgeführt werden!
3, 4 4 SIKONETZ Kommunikationsprotokoll
19.2, 57.6, 57.6 SIKONETZ Baudrate (z. B. 57.6 kbit/s)
115.2kbd
125, 250, 250 CAN Baudrate (z. B. 250 kbit/s)
500, 1000kbd
Ergänzung
24 V DC ±20 %
~20 mA bei Betrieb mit LEDs zuzüglich ~3 mA
pro LED
Bus-Aus




