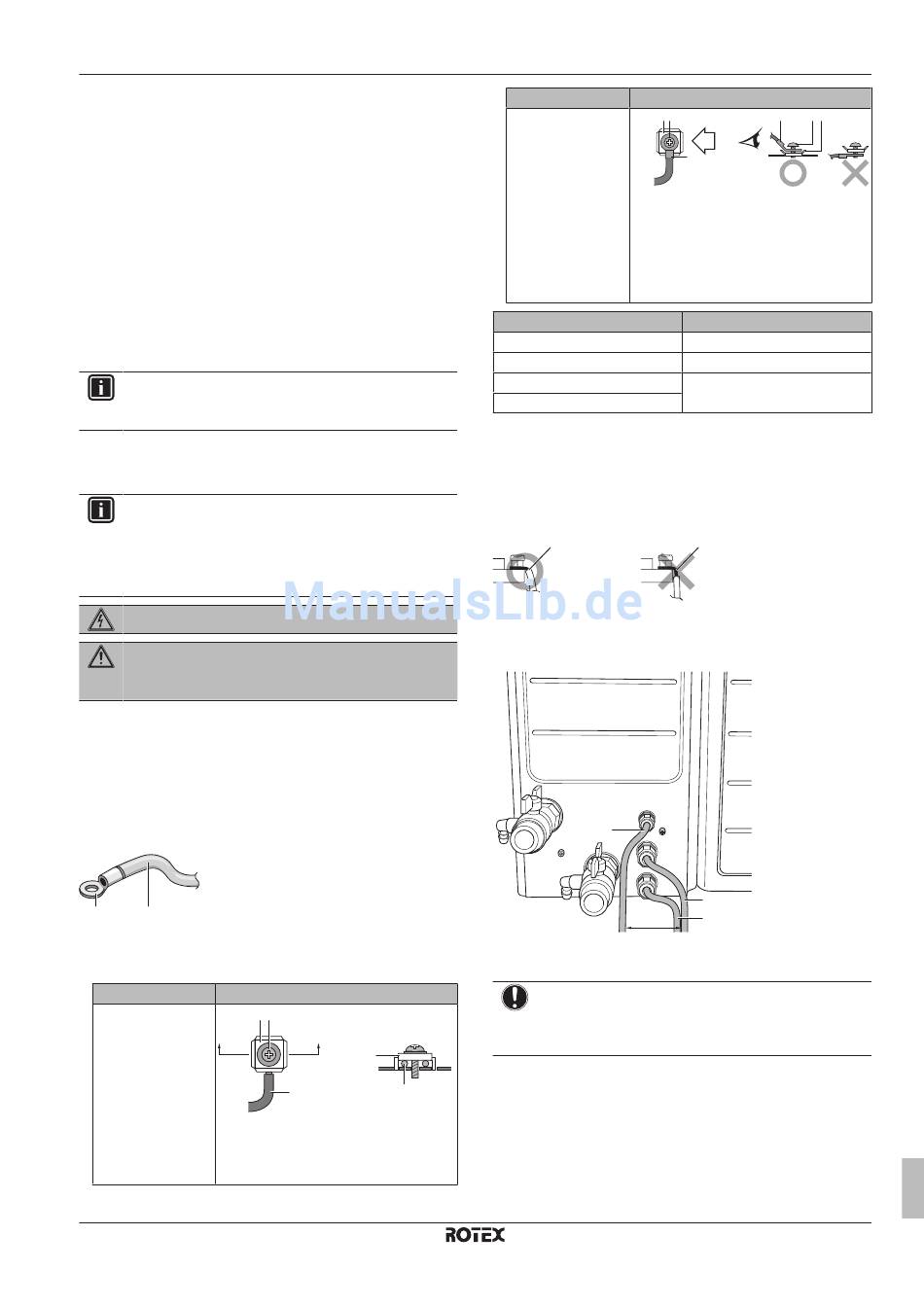

Typischer Ablauf
Der Anschluss der elektrischen Leitungen erfolgt in der Regel in
diesen Phasen:
1
Stellen Sie sicher, dass das Stromversorgungssystem den
elektrischen Spezifikationen der Geräte entspricht.
2
Anschließen des Verbindungskabels zwischen Außengerät und
HPSU Monobloc-Speicher.
3
Anschließen der Hauptstromversorgung des Außengeräts.
4
Anschließen der Stromversorgung des HPSU Monobloc-
Speichers.
5
Anschließen
der
Stromversorgung
Reserveheizung (innen im HPSU Monobloc-Speicher; wenn
zutreffend).
6
Anschließen des dezentralen Außentemperaturfühlers (wenn
zutreffend).
7
Anschließen des Absperrventils (wenn zutreffend).
INFORMATION
Anweisungen in Bezug auf den HPSU Monobloc-Speicher
finden Sie in der Installationsanleitung des Speichers.
6.5.2
Sicherheitsvorkehrungen beim
Anschließen von Elektrokabeln
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
GEFAHR: STROMSCHLAGGEFAHR
WARNUNG
Verwenden Sie für die Stromversorgungskabel IMMER ein
mehradriges Kabel.
6.5.3
Richtlinien zum Anschließen der
elektrischen Leitungen
Bitte auf Folgendes achten:
▪ Wenn Litzenkabel verwendet werden, müssen am Ende der Kabel
runde, gecrimpte Klemme installiert werden. Die runden,
gecrimpten Klemmen bis zum bedeckten Teil auf den Draht
setzen und mit einem geeigneten Werkzeug fixieren.
b
a
a
Litzenkabel
b
Runde, gecrimpte Anschlussklemme
▪ Gehen Sie beim Installieren der Kabel wie folgt vor:
Kabeltyp
Einadriges Kabel
A
a Geringeltes einadriges Kabel
b Schraube
c Flache Unterlegscheibe
RBLQ05+07C2V3
ROTEX HPSU Monobloc Kompaktaußengerät
4P501827-1 – 2017.08
der
optionalen
Installationsverfahren
c b
AA´
A´
c
a
a
Kabeltyp
c b
Litzenkabel mit
runder, gecrimpter
Anschlussklemme
a Anschluss
b Schraube
c Flache Unterlegscheibe
O Zulässig
X Nicht zulässig
Posten
X3M
X4M
X5M
X7M
6.5.4
So schließen Sie die elektrischen
Leitungen an das Außengerät an
1 Entfernen Sie die Schaltkastenabdeckung. Siehe
öffnen Sie das Außengerät" auf
2 Ziehen Sie die Isolierung von den Kabeln ab (20 mm).
a
a
Entfernen Sie die Kabelisolierung bis zu diesem Punkt
b
Wenn Sie zu viel von der Kabelisolierung entfernen, kann
dies zu einem Stromschlag oder Ableiterstrom führen.
3 Führen Sie die Kabel von der Rückseite des Geräts ein:
a
≥25 mm
a
Niederspannungskabel
b
Hochspannungskabel
c
Stromversorgungskabel
HINWEIS
Der
Abstand
zwischen
Niederspannungskabeln
betragen.
6 Installation
Installationsverfahren
a
b
c
B
B
a
Anzugsdrehmoment (N•m)
0,8~0,9
2,2~2,7
0,8~0,9
"6.2.2 So
Seite 13.
b
b
c
den
Hoch-
und
sollte
mindestens
25 mm
Referenzhandbuch für den Monteur
17
