7 Installation
Gesamtlänge der
Flüssigkeitsleitungen
...
>10 m
R=(Gesamtlänge (m) der
Flüssigkeitsleitung–10 m)×0,020
R=Zusätzliche Füllmenge (kg) (gerundet
auf 0,1 kg)
INFORMATION
Die Rohrleitungslänge ist die unidirektionale Länge der
Flüssigkeitsleitung.
7.7.4
So ermitteln Sie die Nachfüllmenge bei
einer kompletten Neubefüllung
INFORMATION
Wenn eine komplette Neubefüllung erforderlich ist, beträgt
die
Kältemittel-Gesamtmenge:
Kältemittelmenge (siehe Typenschild des Geräts) +
ermittelte zusätzliche Menge.
7.7.5
So füllen Sie Kältemittel ein
WARNUNG
▪ Verwenden Sie nur Kältemittel des Typs R410A.
Andere Substanzen können zu Explosionen und
Unfällen führen.
▪ R410A
enthält
Erderwärmungspotenzial dieses Kältemittels beträgt
2087,5. Setzen Sie diese Gase NICHT in die
Atmosphäre frei.
▪ Verwenden Sie immer Schutzhandschuhe und eine
Schutzbrille, wenn Sie Kältemittel einfüllen.
ACHTUNG
Füllen Sie NICHT mehr als die angegebene Menge
Kältemittel ein, um eine Beschädigung des Verdichters zu
vermeiden.
Voraussetzung: Bevor Sie Kältemitte neu auffüllen, überzeugen Sie
sich, dass die Kältemittelleitungen angeschlossen und überprüft
worden sind (Dichtheitsprüfung und Vakuumtrocknung).
1 Den Kältemittelzylinder am Service-Stutzen anschließen.
2 Die zusätzliche Kältemittelmenge einfüllen.
3 Das Gas-Absperrventil öffnen.
Falls zwecks Demontage oder Umsetzen des Systems das System
ausgepumpt werden muss, finden Sie ausführlichere Informationen
dazu unter
"13.2 Auspumpen" auf
7.7.6
So bringen Sie den Aufkleber mit
Hinweisen zu fluorierten Treibhausgasen
an
HINWEIS
Die nationale Umsetzung der EU-Vorschriften bezüglich
bestimmter
fluorierte
möglicherweise die Angabe in der Amtssprache am Gerät.
Daher ist ein zusätzlicher mehrsprachiger Aufkleber mit
Hinweisen zu fluorierten Treibhausgasen im Lieferumfang
des Geräts enthalten.

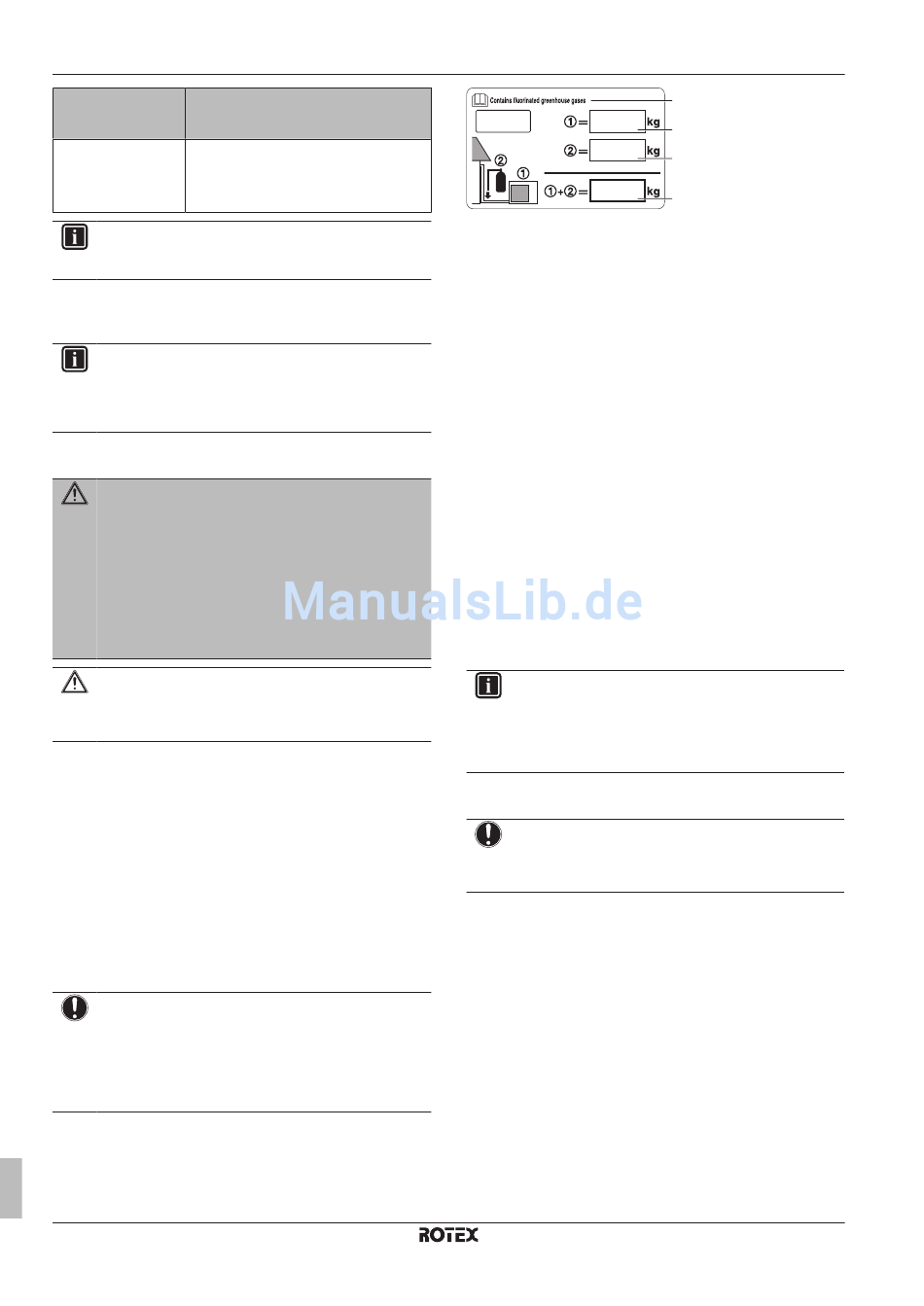

1 Füllen Sie den Aufkleber wie folgt aus:
Referenzhandbuch für den Monteur
40
dann...
werkseitig
eingefüllte
fluorierte
Treibhausgase.
Das
Seite 88.
Treibhausgase
erfordert
a
Ziehen Sie das entsprechende Etikett mit der offiziellen
Sprache vom mehrsprachigen Aufkleber mit Hinweisen zu
fluorierten Treibhausgasen ab und kleben Sie es auf a auf.
b
Werkseitig eingefüllte Kältemittelmenge: siehe Typenschild
des Geräts.
c
Zusätzliche eingefüllte Kältemittelmenge
d
Gesamte Kältemittelbefüllung
2 Befestigen
Sie
den
Aufkleber
Außengeräts nahe der Gas- und Flüssigkeitsabsperrventile.
7.8
Anschließen der Wasserleitungen
7.8.1
Über den Anschluss der Wasserleitung
Vor dem Anschluss der Wasserleitung
Stellen Sie sicher, dass Außen- und Innengerät montiert sind.
Typischer Ablauf
Der Anschluss der Wasserleitung erfolgt in der Regel in diesen
Phasen:
1
Anschließen der Wasserleitung des Innengeräts.
2
Befüllen des Wasserkreislaufs.
3
Befüllen des Brauchwasserspeichers.
4
Isolieren der Wasserleitung.
7.8.2
Vorsichtsmaßnahmen beim Anschließen
der Wasserleitungen
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
7.8.3
So schließen Sie die Wasserleitungen an
HINWEIS
Üben Sie beim Anschließen der Rohrleitung KEINE
übermäßige Kraft aus. Eine Verformung von Rohrleitungen
kann zu einer Fehlfunktion des Geräts führen.
Um Service- und Wartungsarbeiten zu erleichtern, wird das System
mit 2 Absperrventilen ausgestattet. Montieren Sie die Ventile am
Wassereinlass und am Wasserauslass. Beachten Sie deren
Position: über die integrierten Ablassventile läuft Wasser nur an der
Seite des Kreislaufs ab, an der sie montiert sind. Um nur das Gerät
entleeren zu können, stellen Sie sicher, dass sich die Ablassventile
zwischen den Absperrventilen und dem Gerät befinden.
1 Installieren Sie die Absperrventile an den Wasserleitungen.
a
b
c
d
an
der
Innenseite
RRLQ004~008CA + RHBH/X04+08CB
ROTEX HPSU Niedertemperatur-Bi-bloc
4P384979-1 – 2015.01
