6 Installation
6.4 Anschließen der Wasserleitungen
6.4.1 Über den Anschluss der Wasserleitung
Vor dem Anschluss der Wasserleitung
Stellen Sie sicher, dass das Außengerät montiert ist. Stellen Sie -
falls zutreffend - auch sicher, dass der Steuerungskasten und die
Reserveheizung montiert sind.
Typischer Ablauf
Zum Anschließen von Wasserleitungen sind üblicherweise die
folgenden Schritte auszuführen:
1 Anschließen der Wasserleitung des Außengeräts.
2 Anschließen der Wasserleitung
Speichers.
3 Befüllen des Wasserkreislaufs.
4 Schutz des Wasserkreislaufs gegen Frost (Hinzufügen von
Glykol).
5 Befüllen des Brauchwasserspeichers.
6 Isolieren der Wasserleitung.
INFORMATION
Anweisungen in Bezug auf den HPSU Monobloc-Speicher
finden Sie in der Installationsanleitung des Speichers.
6.4.2 Vorsichtsmaßnahmen beim Anschließen
der Wasserleitungen
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
6.4.3 So schließen Sie die Wasserleitungen an
HINWEIS
Üben Sie beim Anschließen der Rohrleitung KEINE
übermäßige Kraft aus. Eine Verformung von Rohrleitungen
kann zu einer Fehlfunktion des Geräts führen. Stellen Sie
sicher, dass das Anzugsdrehmoment 30 N•m NICHT
überschreitet.
Um Service- und Wartungsarbeiten zu erleichtern, wird das System
mit 2 Absperrventilen ausgestattet. Montieren Sie die Ventile am
Raumheizungs-Wassereinlass
Wasserauslass. Beachten Sie deren Position: über die integrierten
Ablassventile läuft Wasser nur an der Seite des Kreislaufs ab, an der
sie montiert sind. Um nur das Gerät entleeren zu können, stellen Sie
sicher, dass sich die Ablassventile zwischen den Absperrventilen
und dem Gerät befinden.
Referenzhandbuch für den Monteur
16
des HPSU Monobloc-
und am Raumheizungs-

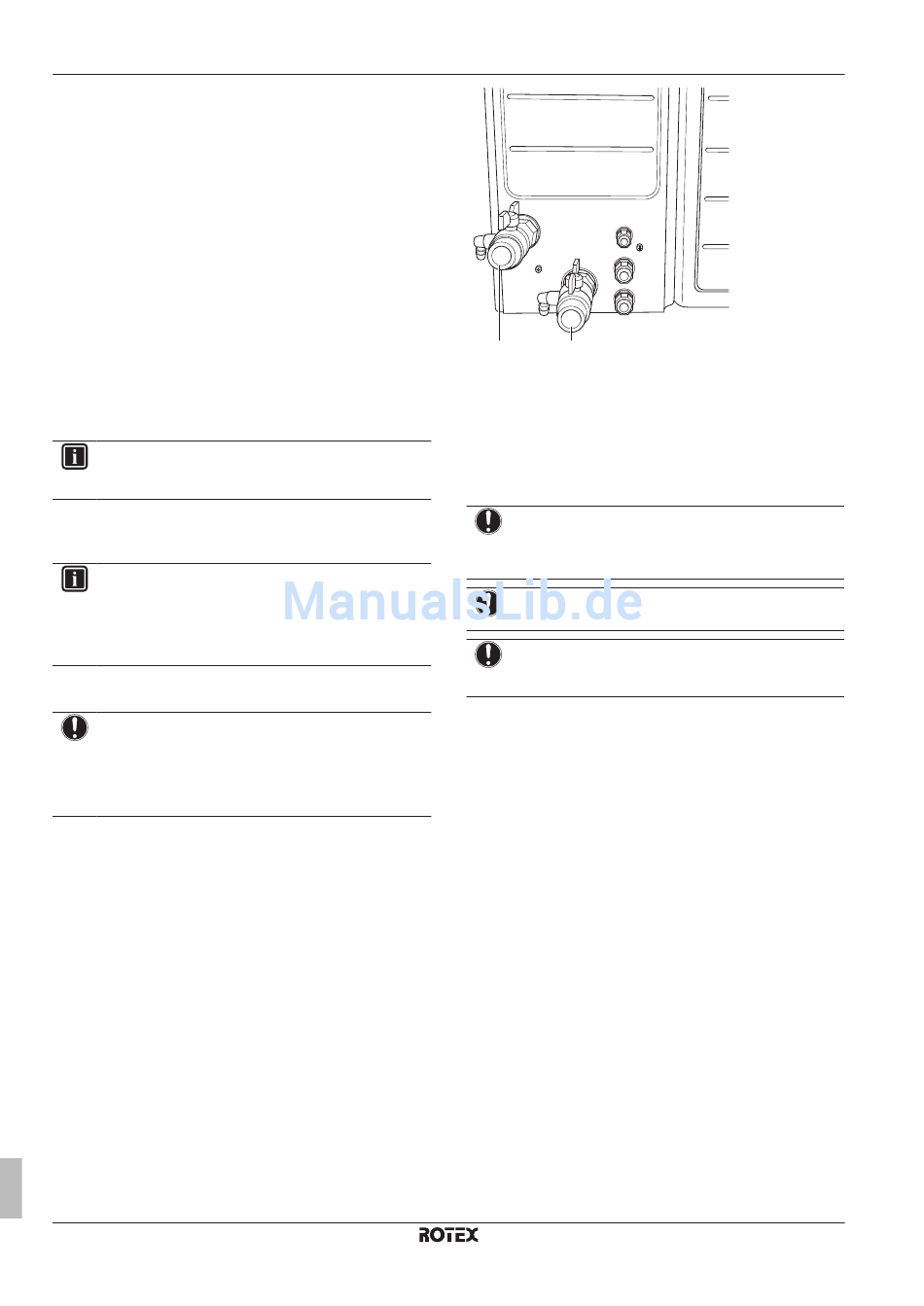

a b
a Wassereinlass
b Wasserauslass
1 Schrauben Sie die Muttern des Außengeräts auf die
Absperrventile auf.
2 Schließen Sie die bauseitigen
Absperrventilen an.
3 Informationen zum Anschluss des HPSU Monobloc-Speichers
finden Sie in der Installationsanleitung des Speichers.
HINWEIS
Um den Wasserkreislauf vor dem Einfrieren zu schützen,
ergänzen Sie Glykol. Anweisungen dazu finden Sie in der
Installationsanleitung des HPSU Monobloc-Speichers.
HINWEIS
Installieren Sie ein Manometer im System.
HINWEIS
Installieren Sie Entlüftungsventile
hochgelegenen Punkten.
6.4.4

So isolieren Sie die Wasserleitungen

Die Rohrleitungen im gesamten Wasserkreislauf MÜSSEN isoliert
werden, um Kondensatbildung während des Kühlbetriebs und eine
Verringerung der Heiz- und Kühlleistung zu verhindern.
Um ein Einfrieren der außen liegenden Wasserleitungen in der
kalten Jahreszeit zu vermeiden,
Isoliermaterials mindestens 13 mm betragen (mit λ=0,039 W/mK).
Liegen die Temperaturen überwiegend über 30°C und hat die Luft
eine relative Luftfeuchtigkeit über 80%, muss das Isoliermaterial
mindestens 20 mm dick sein, damit sich auf der Oberfläche des
Isoliermaterials kein Kondensat bildet.
Schützen Sie in der kalten Jahreszeit die Wasserleitungen und die
Absperrventile vor dem Einfrieren,
hinzufügen (bauseitig zu liefern). Wenn die Außentemperatur unter –
20°C fallen kann und kein Wärmeband verwendet wurde, wird
empfohlen, die Absperrventile innen zu installieren.
6.5 Anschließen der elektrischen
Leitungen
6.5.1 Über das Anschließen der elektrischen
Leitungen
Vor dem Anschließen der elektrischen Leitungen
Darauf achten, dass sie Wasserleitung angeschlossen ist.
ROTEX HPSU Monobloc Kompaktaußengerät
Leitungen an den
an allen lokalen
MUSS die Stärke des
indem Sie Wärmeband
