7.1 DGMa mit Sensoren bestücken
Sensor mit Anschluss PG 13,5 mon‐
tieren:
Amperometrische Sensoren mit
Ø = 25 mm
1
2
3
4
5
6

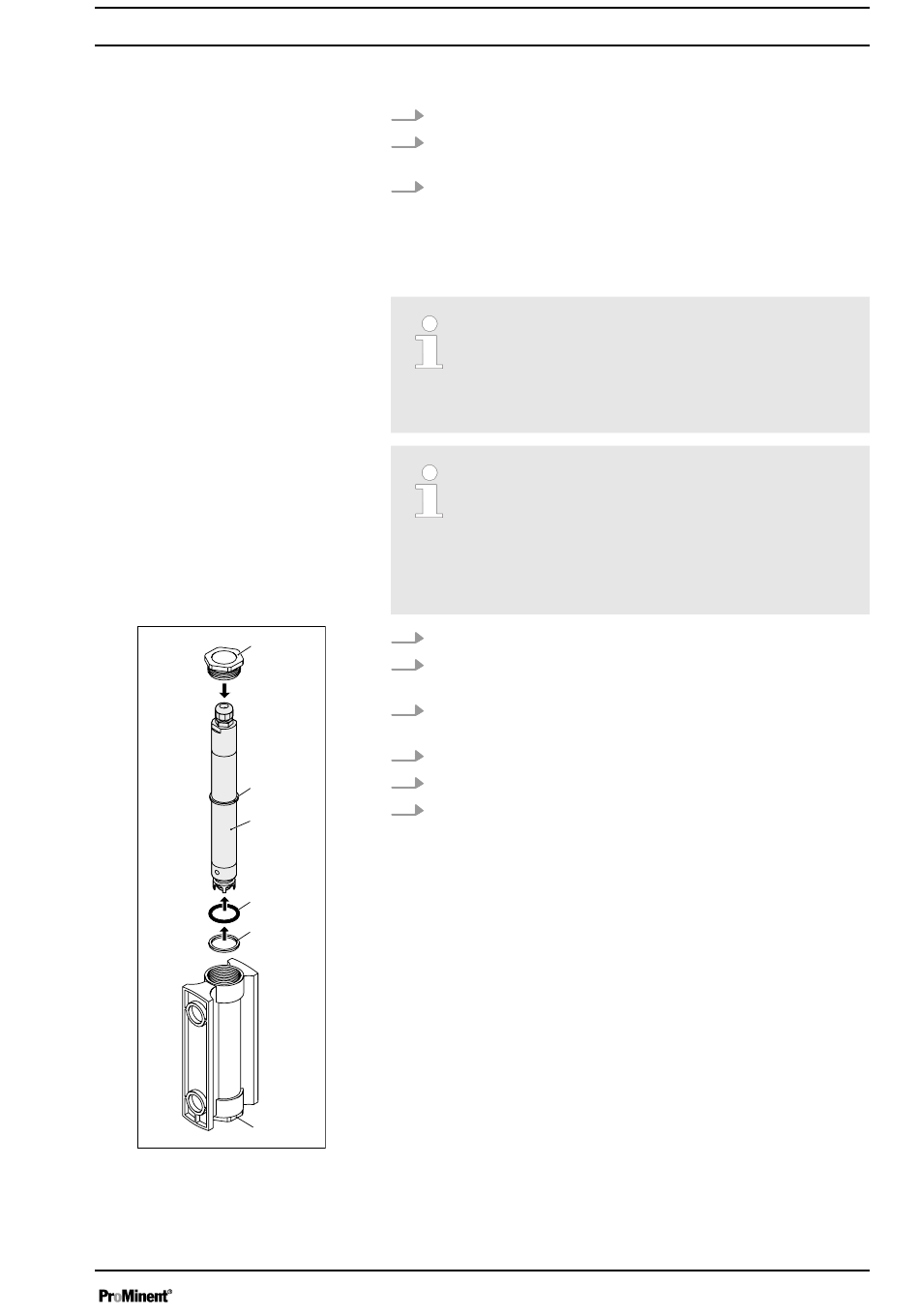

Abb. 7: Sensoren montieren
1. Entfernen Sie den oberen Blindstopfen eines Moduls
2. Bei pH-/ Redox-Sensoren: Bauen Sie den Sensor aus dem
Transportschutzbehälter aus.
3. Schrauben Sie den Sensor ein.
Bei dem DULCOTEST
Anströmstopfen eines Durchlaufgebermoduls von unten in
das Modul ein
Empfindliche Sensoren werden nicht vormontiert, son‐
dern in ihrer der Originalverpackung der Messplatte
beigelegt.
Schieben Sie den Sensor langsam in den Durchlauf‐
geber, sonst kann sich die Sensor-Membrane dehnen
Voraussetzung
Der Sensor ist mit Elektrolyt befüllt und die Membran‐
kappe fest aufgeschraubt.
Zubehör: Montageset, Teilenummer 815079.
Beachten Sie die Betriebsanleitung des jeweiligen
Sensors.
1. Entfernen Sie den oberen Blindstopfen eines 25 mm-Moduls
2. Schieben Sie zuerst den O-Ring (4), dann die Montage‐
scheibe (5) von unten auf den Sensor (3)
3. Schieben Sie die Halteschraube (1) von oben auf den Sensor
(3)
4. Schieben Sie den Sensor (3) vorsichtig in das Modul
5. Schrauben Sie die Halteschraube (1) an
6. Schrauben Sie einen Anströmstopfen (6) unten in das Modul
A1247
Sensoren in Bypassarmatur DGMa installieren
Perox-Sensor schrauben Sie den
®
