9.2 Sensoren elektrisch Installieren
Durchflusssensor elektrisch Instal‐
lieren
Sensoren in Bypassarmatur mit Verrohrung installieren

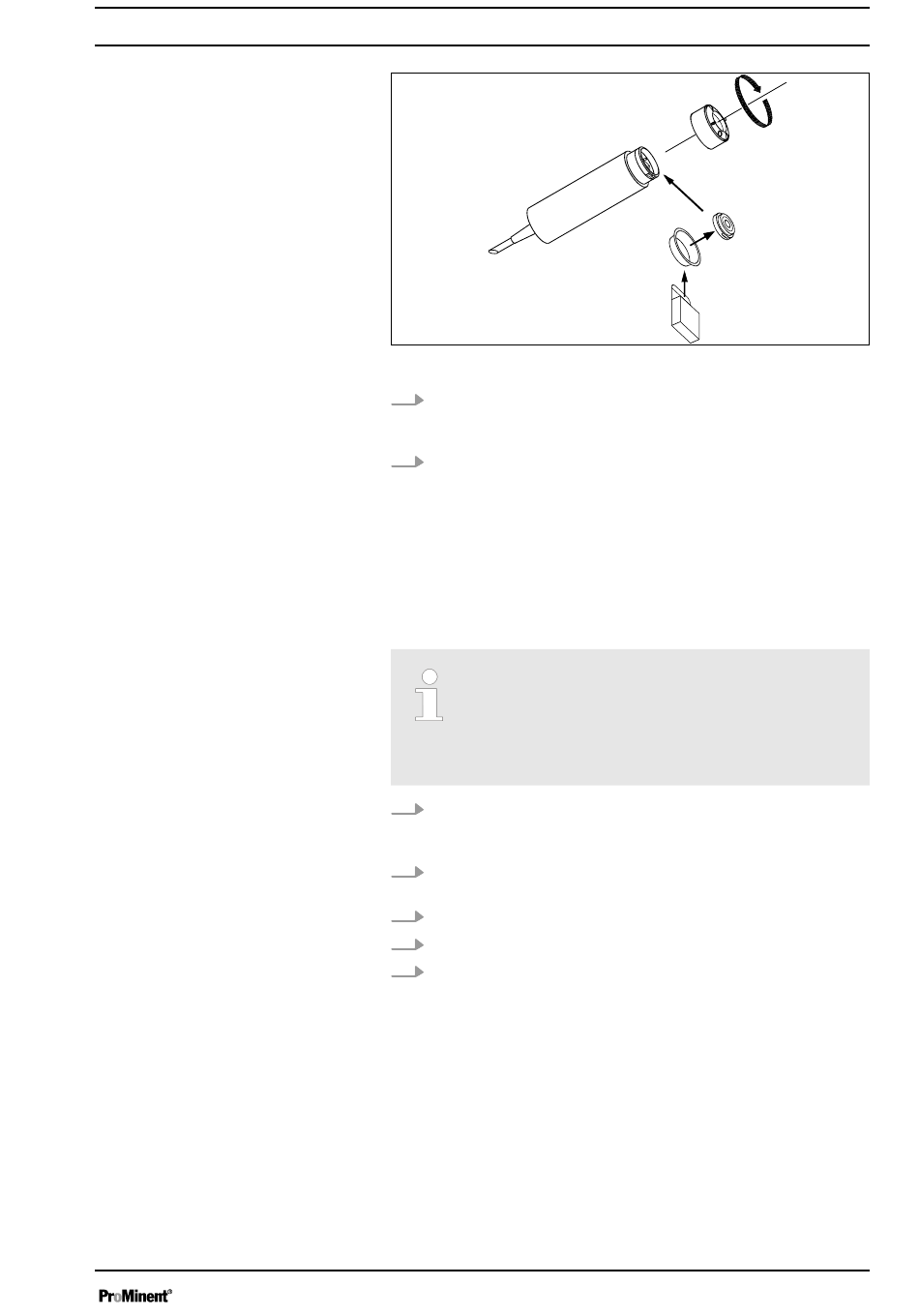

Abb. 12: Einsetzen des Sensor-Einsatzes am DO 1
3. Schrauben Sie die Halterung des Sensor-Einsatzes bis zum
Einrasten des Bajonett-Verschlusses auf den Transmitter
auf.
4. Montieren Sie den Sensor in die Verrohrung.
Die Bypassarmatur kann mit verschieden Sensoren bestückt sein.
Es können, es müssen aber nicht alle hier aufgeführten Sensor‐
arten verbaut sein.
An den Durchflusssensor nur Schutzkleinspannung
anschließen (SELV), nach EN 60335-1.
Das Kabel muss einen Durchmesser von 4 mm haben,
damit die Kabelverschraubung die Schutzart IP 65
erreicht.
1. Fassen Sie das Oberteil des Durchflusssensors oben und
drehen Sie es eine Viertelumdrehung gegen den Uhrzeiger‐
sinn ab (Bajonett-Verschluss).
2. Lösen Sie die Klemmschraube der M12-Verschraubung und
führen Sie das Kabel der Alarmeinrichtung durch
3. Entfernen Sie vom Kabelmantel 2 cm
4. Isolieren Sie die Litzenenden ab
5. Montieren Sie die Aderendhülsen
A1289
