ProMinent DULCOTROL DWCa Betriebs- Und Wartungshandbuch Seite 48

Messstellen elektrisch und hydraulisch, montieren und installieren
Kunde

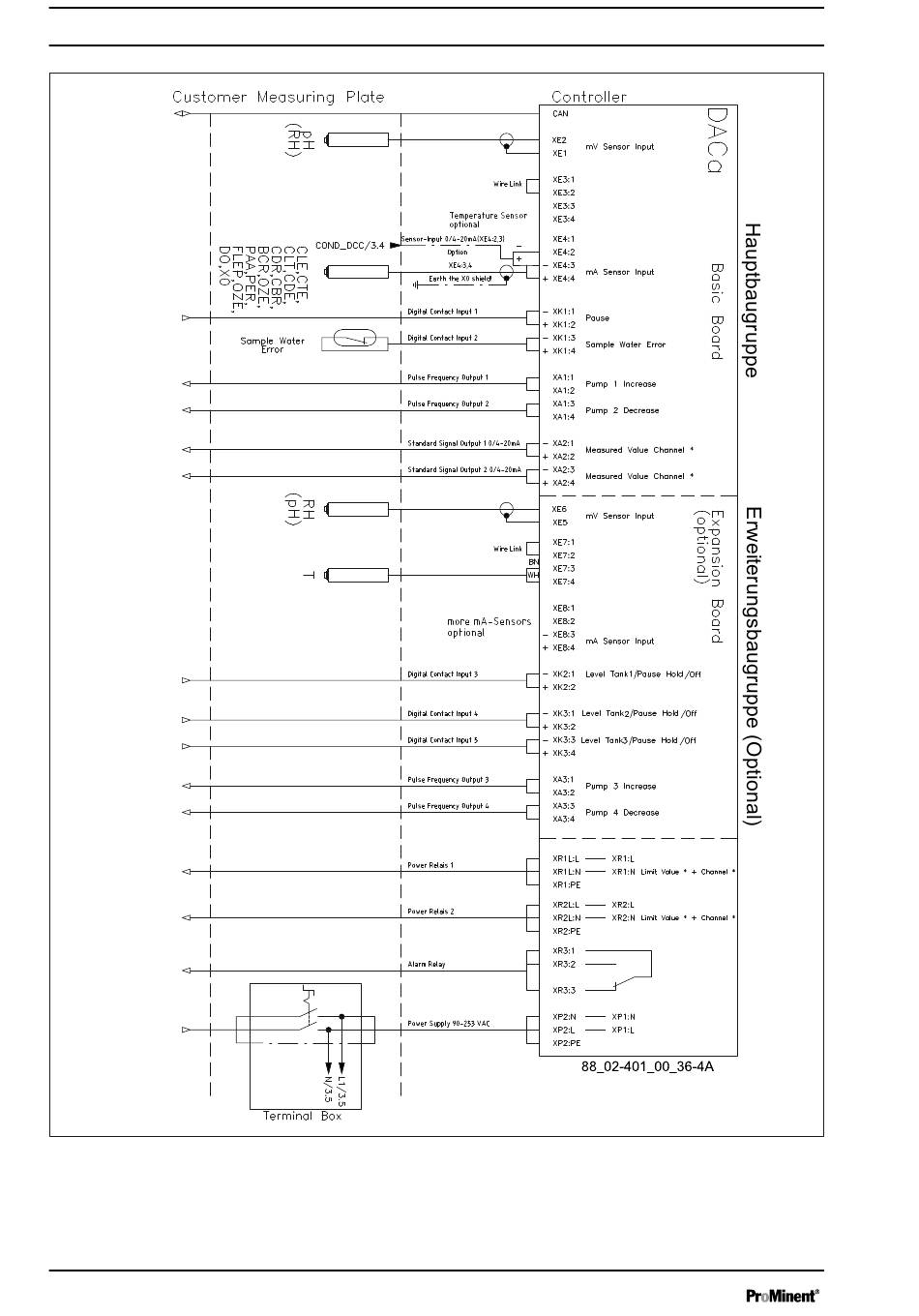

Abb. 15: Klemmenplan, DACa
48
Messplatte
Messwasserfehler
Klemmenkasten
Regler
mV-Sensor Eingang
Drahtbrücke
Temperatursensor
optional
Sensor-Eingang
optional
X0 Schirm erden!
Digitaler Kontakteingang 1
Digitaler Kontakteingang 2
Impulsfrequenzausgang 1
Impulsfrequenzausgang 2
Normsignal-Ausgang 1
Normsignal-Ausgang 2
mV-Sensor Eingang
Drahtbrücke
Optional weitere
mA-Sensoren
Digitaler Kontakteingang 3
Digitaler Kontakteingang 4
Digitaler Kontakteingang 5
Impulsfrequenzausgang 3
Impulsfrequenzausgang 4
Leistungsrelais 1
Leistungsrelais 2
Alarmrelais
Netzanschluss
mV-Sensor Eingang
Pause
Messwasserfehler
Pumpe 1, heben
Pumpe 2, senken
Messwert Kanal *
Messwert Kanal *
mV-Sensor Eingang
Niveau in Behälter 1
Pause halten / Aus
Niveau in Behälter 2
Pause halten / Aus
Niveau in Behälter 3
Pause halten / Aus
Pumpe 3, heben
Pumpe 4, senken
Grenzwert * + Kanal *
Grenzwert * + Kanal *
A2093
