Messstellen elektrisch und hydraulisch, montieren und installieren
Hydraulisch Installieren, Bypassar‐
matur mit Verrohrung
Anschluss der zusätzlichen hydrauli‐
schen Komponenten außerhalb der
Platte (Optional)
56
HINWEIS!
Entkoppelung der Messplatte von Schwingungen, Vib‐
rationen etc.
Entkoppeln Sie die Messplatte und Verrohrung bau‐
seitig durch geeignete Maßnahmen von Schwing‐
ungen, Vibrationen, Last, Biegebeanspruchungen etc.
welche durch die verklebten Verrohrungen auf die
Messplatte übertragen werden können. Für die Aus‐
wahl der geeigneten Maßnahmen ist Betreiber verant‐
wortlich.
Freier Auslauf
Achten Sie darauf, dass der auf dem Typenschild spe‐
zifizierte Systemdruck nicht überschritten wird und kein
Unterdruck vorhanden ist.
Verklebung der Messwasserleitungen
Für die Ausführung der Verklebung sind die Vorgaben
der Hersteller der verschiedenen Materialien wie
Rohre, Kleber, Muffen etc. maßgeblich.
1.

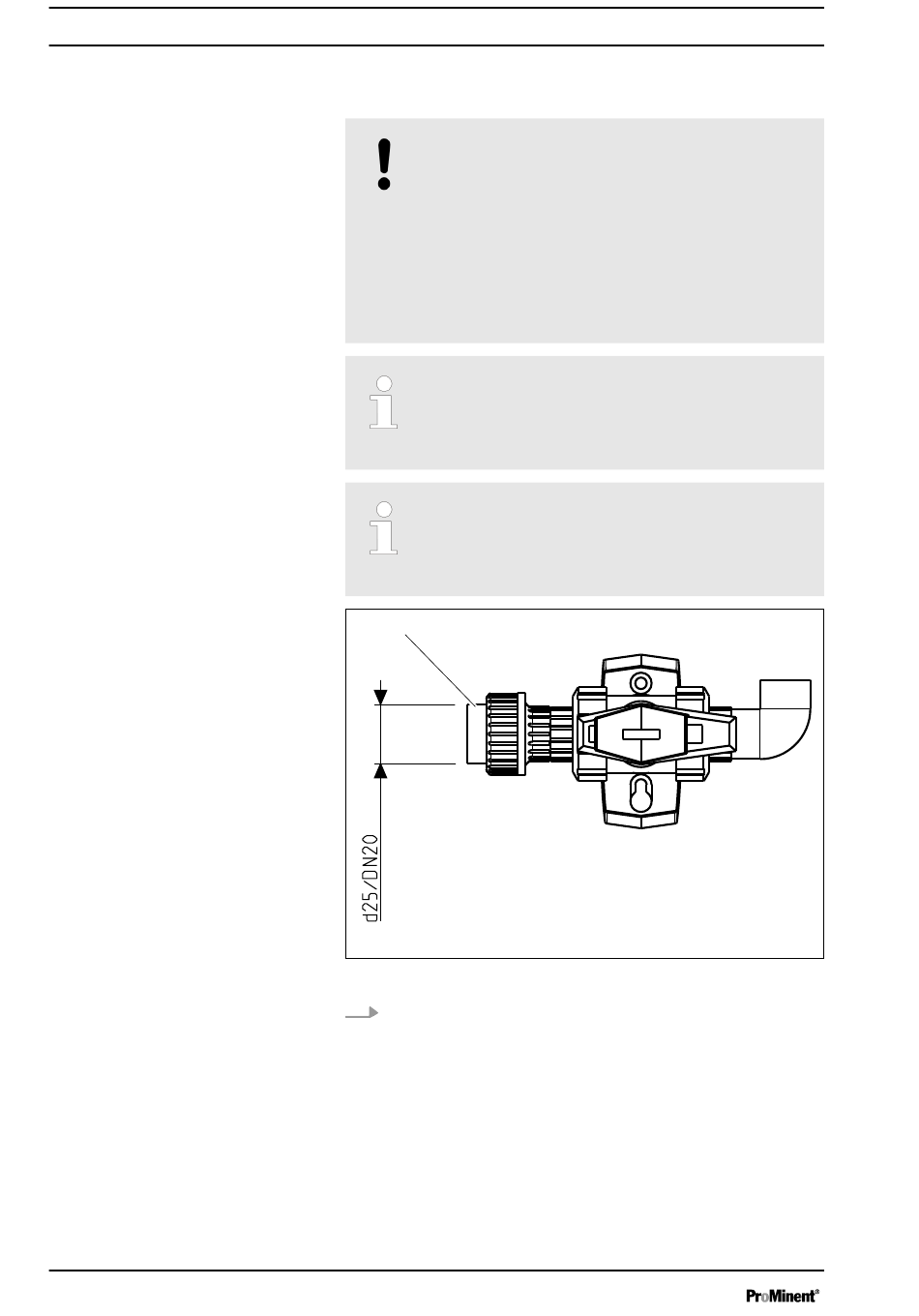

Abb. 23: Muffe (1.) der Bypassarmatur
Verkleben Sie die bauseitigen Messwasserleitungen mit den
Muffen der Bypassarmatur. Dimensionierung siehe Zeich‐
nung.
Beachten Sie für den hydraulischen Anschluss der zusätzlichen
optionalen Komponenten außerhalb der Platte, die mitgelieferten
Betriebsanleitungen dieser Komponenten.
Nach erfolgter Installation ist ein hydraulischer Probelauf der
DULCOTROL ® Mess-/Regelstelle notwendig.
A2124
