ProMinent DULCOTROL DWCa Betriebs- Und Wartungshandbuch Seite 51

Kunde

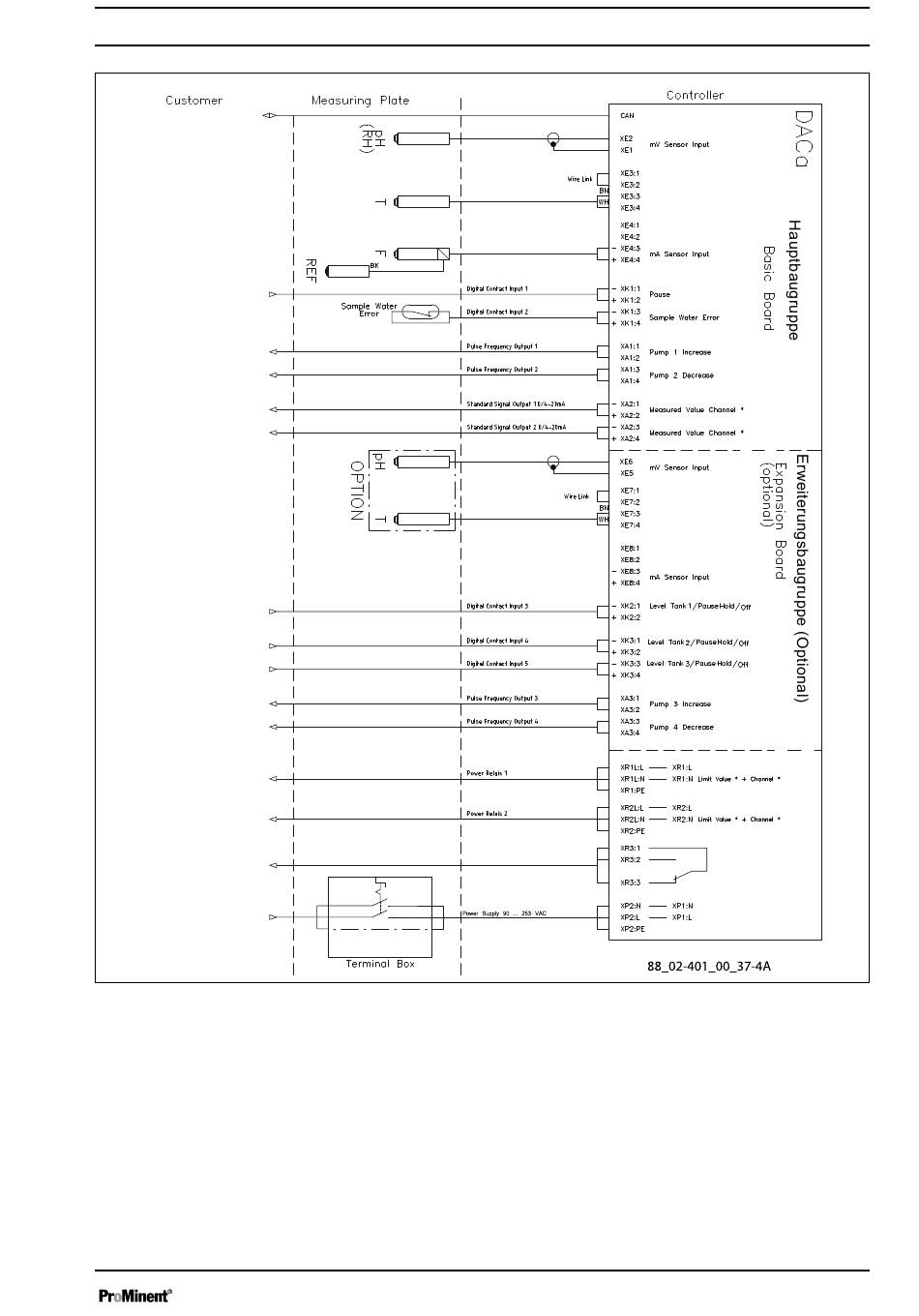

Abb. 18: Klemmenplan, DACa, Fluorid
Messstellen elektrisch und hydraulisch, montieren und installieren
Messplatte
Digitaler Kontakteingang 1
Digitaler Kontakteingang 2
Messwasserfehler
Impulsfrequenzausgang 1
Impulsfrequenzausgang 2
Normsignal-Ausgang 1
Normsignal-Ausgang 2
Digitaler Kontakteingang 3
Digitaler Kontakteingang 4
Digitaler Kontakteingang 5
Impulsfrequenzausgang 3
Impulsfrequenzausgang 4
Leistungsrelais 1
Leistungsrelais 2
Netzanschluss
Klemmenkasten
Regler
mV-Sensor Eingang
Drahtbrücke
mV-Sensor Eingang
Pause
Messwasserfehler
Pumpe 1, heben
Pumpe 2, senken
Messwert Kanal *
Messwert Kanal *
mV-Sensor Eingang
Drahtbrücke
mA-Sensor Eingang
Niveau in Behälter 1 / Pause halten / Aus
Niveau in Behälter 2 / Pause halten / Aus
Niveau in Behälter 3 / Pause halten / Aus
Pumpe 3, heben
Pumpe 4, senken
Grenzwert * + Kanal *
Grenzwert * + Kanal *
