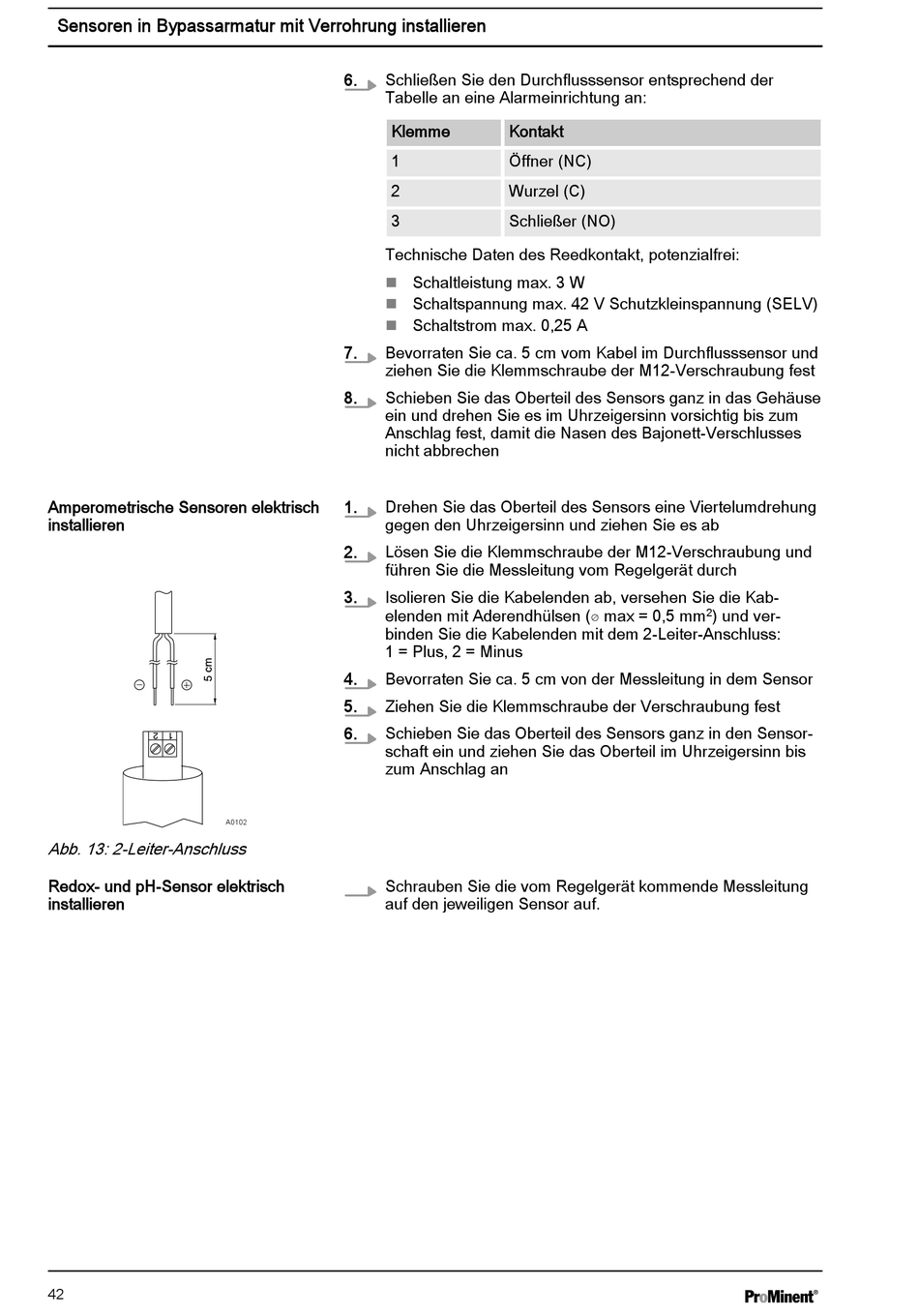

Sensoren in Bypassarmatur mit Verrohrung installieren
Amperometrische Sensoren elektrisch
installieren
Abb. 13: 2-Leiter-Anschluss
Redox- und pH-Sensor elektrisch
installieren
42
6.
Schließen Sie den Durchflusssensor entsprechend der
Tabelle an eine Alarmeinrichtung an:
Klemme
1
2
3
Technische Daten des Reedkontakt, potenzialfrei:
n
n
n
7.
Bevorraten Sie ca. 5 cm vom Kabel im Durchflusssensor und
ziehen Sie die Klemmschraube der M12-Verschraubung fest
8.
Schieben Sie das Oberteil des Sensors ganz in das Gehäuse
ein und drehen Sie es im Uhrzeigersinn vorsichtig bis zum
Anschlag fest, damit die Nasen des Bajonett-Verschlusses
nicht abbrechen
1.
Drehen Sie das Oberteil des Sensors eine Viertelumdrehung
gegen den Uhrzeigersinn und ziehen Sie es ab
2.
Lösen Sie die Klemmschraube der M12-Verschraubung und
führen Sie die Messleitung vom Regelgerät durch
3.
Isolieren Sie die Kabelenden ab, versehen Sie die Kab‐
elenden mit Aderendhülsen (⌀ max = 0,5 mm
binden Sie die Kabelenden mit dem 2-Leiter-Anschluss:
1 = Plus, 2 = Minus
4.
Bevorraten Sie ca. 5 cm von der Messleitung in dem Sensor
5.
Ziehen Sie die Klemmschraube der Verschraubung fest
6.
Schieben Sie das Oberteil des Sensors ganz in den Sensor‐
schaft ein und ziehen Sie das Oberteil im Uhrzeigersinn bis
zum Anschlag an
A0102
Schrauben Sie die vom Regelgerät kommende Messleitung
auf den jeweiligen Sensor auf.
Kontakt
Öffner (NC)
Wurzel (C)
Schließer (NO)
Schaltleistung max. 3 W
Schaltspannung max. 42 V Schutzkleinspannung (SELV)
Schaltstrom max. 0,25 A
2
) und ver‐
