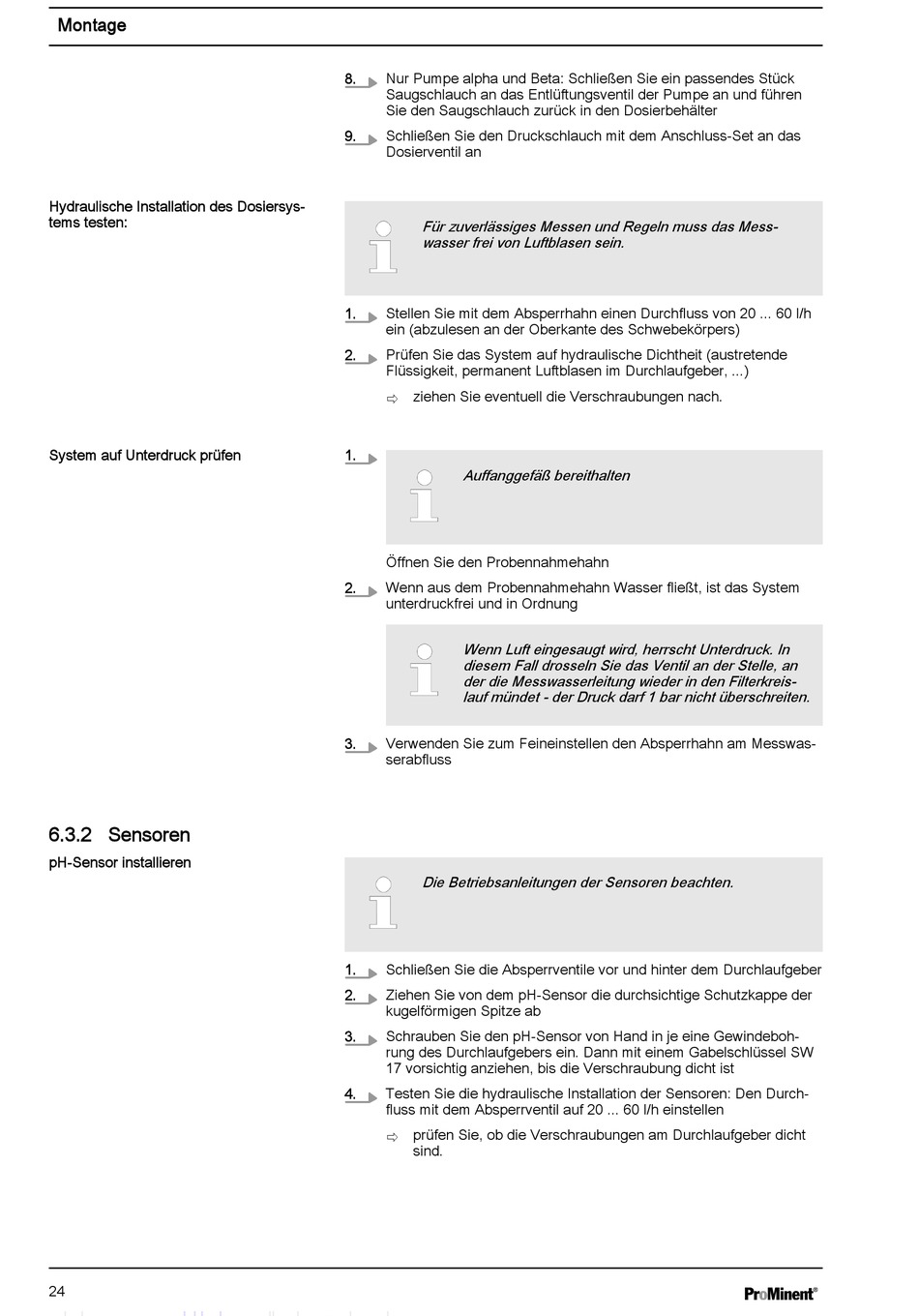

Montage
Hydraulische Installation des Dosiersys‐
tems testen:
System auf Unterdruck prüfen

6.3.2 Sensoren

pH-Sensor installieren
24
8. Nur Pumpe alpha und Beta: Schließen Sie ein passendes Stück
Saugschlauch an das Entlüftungsventil der Pumpe an und führen
Sie den Saugschlauch zurück in den Dosierbehälter
9. Schließen Sie den Druckschlauch mit dem Anschluss-Set an das
Dosierventil an
Für zuverlässiges Messen und Regeln muss das Mess‐
wasser frei von Luftblasen sein.
1. Stellen Sie mit dem Absperrhahn einen Durchfluss von 20 ... 60 l/h
ein (abzulesen an der Oberkante des Schwebekörpers)
2. Prüfen Sie das System auf hydraulische Dichtheit (austretende
Flüssigkeit, permanent Luftblasen im Durchlaufgeber, ...)
ð ziehen Sie eventuell die Verschraubungen nach.
1.
Auffanggefäß bereithalten
Öffnen Sie den Probennahmehahn
2. Wenn aus dem Probennahmehahn Wasser fließt, ist das System
unterdruckfrei und in Ordnung
Wenn Luft eingesaugt wird, herrscht Unterdruck. In
diesem Fall drosseln Sie das Ventil an der Stelle, an
der die Messwasserleitung wieder in den Filterkreis‐
lauf mündet - der Druck darf 1 bar nicht überschreiten.
3. Verwenden Sie zum Feineinstellen den Absperrhahn am Messwas‐
serabfluss
Die Betriebsanleitungen der Sensoren beachten.
1. Schließen Sie die Absperrventile vor und hinter dem Durchlaufgeber
2. Ziehen Sie von dem pH-Sensor die durchsichtige Schutzkappe der
kugelförmigen Spitze ab
3. Schrauben Sie den pH-Sensor von Hand in je eine Gewindeboh‐
rung des Durchlaufgebers ein. Dann mit einem Gabelschlüssel SW
17 vorsichtig anziehen, bis die Verschraubung dicht ist
4. Testen Sie die hydraulische Installation der Sensoren: Den Durch‐
fluss mit dem Absperrventil auf 20 ... 60 l/h einstellen
ð prüfen Sie, ob die Verschraubungen am Durchlaufgeber dicht
sind.
