Messstelle montieren

6.1.1 Messstelle

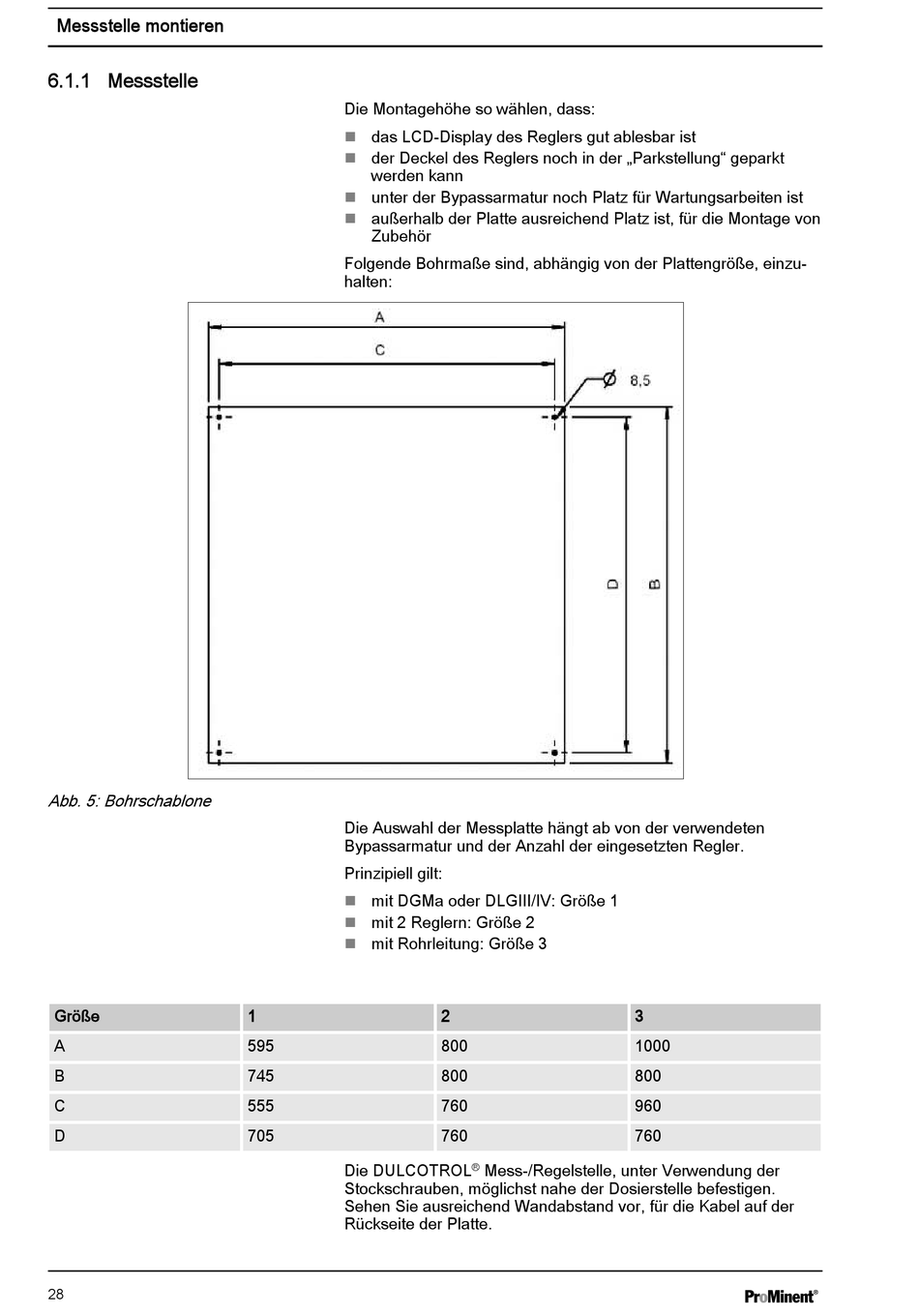

Abb. 5: Bohrschablone
Größe
A
B
C
D
28
Die Montagehöhe so wählen, dass:
das LCD-Display des Reglers gut ablesbar ist
n
der Deckel des Reglers noch in der „Parkstellung" geparkt
n
werden kann
unter der Bypassarmatur noch Platz für Wartungsarbeiten ist
n
außerhalb der Platte ausreichend Platz ist, für die Montage von
n
Zubehör
Folgende Bohrmaße sind, abhängig von der Plattengröße, einzu‐
halten:
Die Auswahl der Messplatte hängt ab von der verwendeten
Bypassarmatur und der Anzahl der eingesetzten Regler.
Prinzipiell gilt:
mit DGMa oder DLGIII/IV: Größe 1
n
mit 2 Reglern: Größe 2
n
mit Rohrleitung: Größe 3
n
1
595
745
555
705
Die DULCOTROL
Stockschrauben, möglichst nahe der Dosierstelle befestigen.
Sehen Sie ausreichend Wandabstand vor, für die Kabel auf der
Rückseite der Platte.
2
800
800
760
760
® Mess-/Regelstelle, unter Verwendung der
3
1000
800
960
760
