10.2

Hydraulischer Probelauf nach Installation

Falls noch nicht montiert: Schlauchlei‐
tungen montieren
P_MAZ_0041_SW

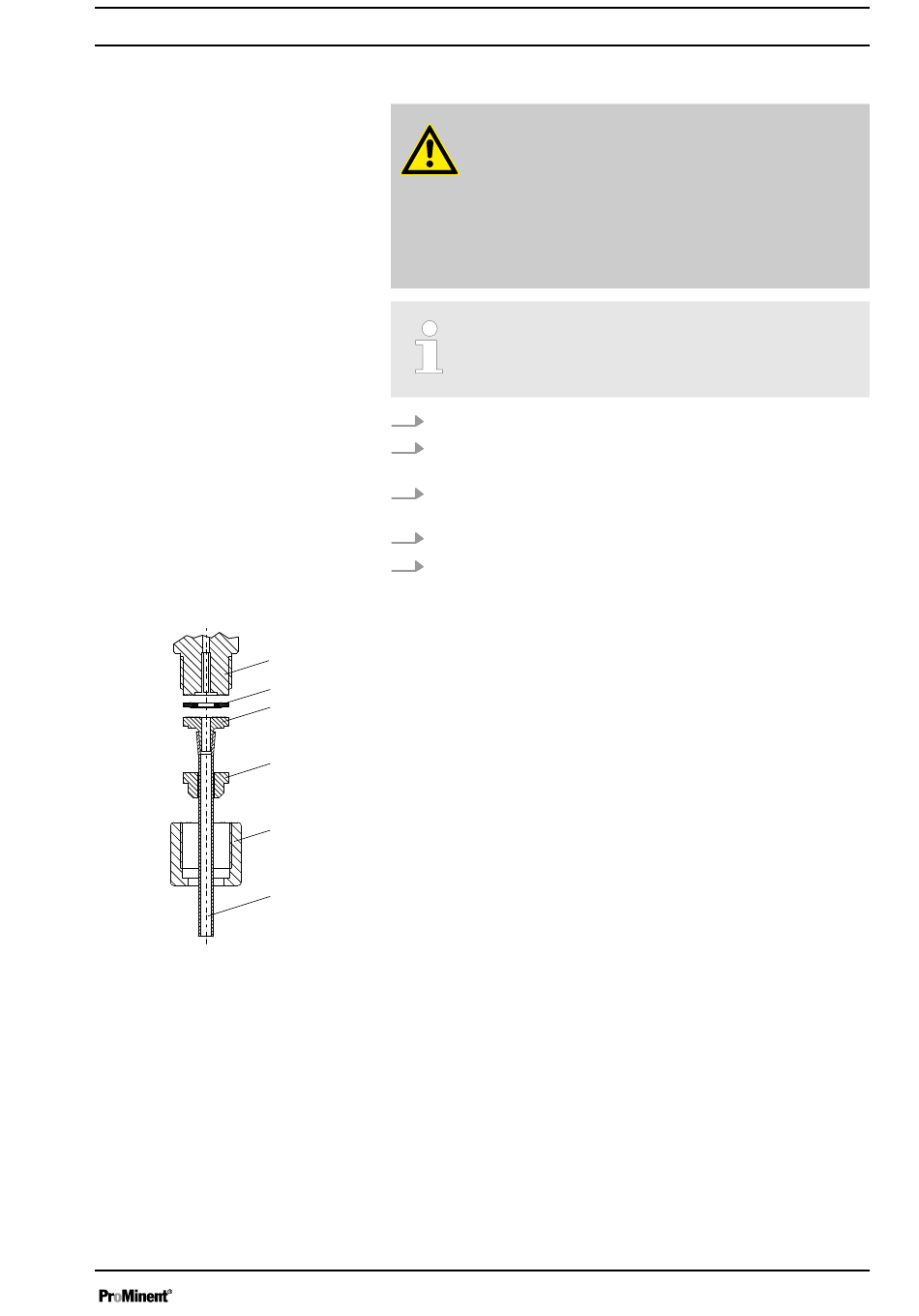

Abb. 22: Schlauchleitung installieren
Messstellen elektrisch und hydraulisch, montieren und installieren
1. Das Schlauchende (6) gerade ablängen.
2. Die Überwurfmutter (5) abschrauben und mit dem Klemmring
(4) über den Schlauch schieben.
3. Das Schlauchende (6) bis zum Anschlag über die Tülle (3)
schieben.
4. Die Überwurfmutter (5) festziehen.
5. Am Schlauch (6) ziehen und die Überwurfmutter (5) nach‐
ziehen.
1 Anschluss
2 Dichtung
1
3 Tülle
4 Klemmring
2
5 Überwurfmutter
3
6 Schlauchleitung
4
5
6
VORSICHT!
Warnung vor austretendem Dosiermedium
Bei nicht fachgemäß installierten Schlauchleitungen
kann Dosiermedium austreten.
– Nur Originalschläuche mit den vorgeschriebenen
Schlauchabmessungen verwenden.
– Reduzierungen der Schlauchgrößen vermeiden.
Zulässige Betriebsbedingungen
Die Werte für die zulässigen hydraulischen Betriebsbe‐
dingungen finden Sie auf dem Typenschild.
