VC-H91GM(BK)
VG-H91SM(BK)
VC-H92GM(BK)

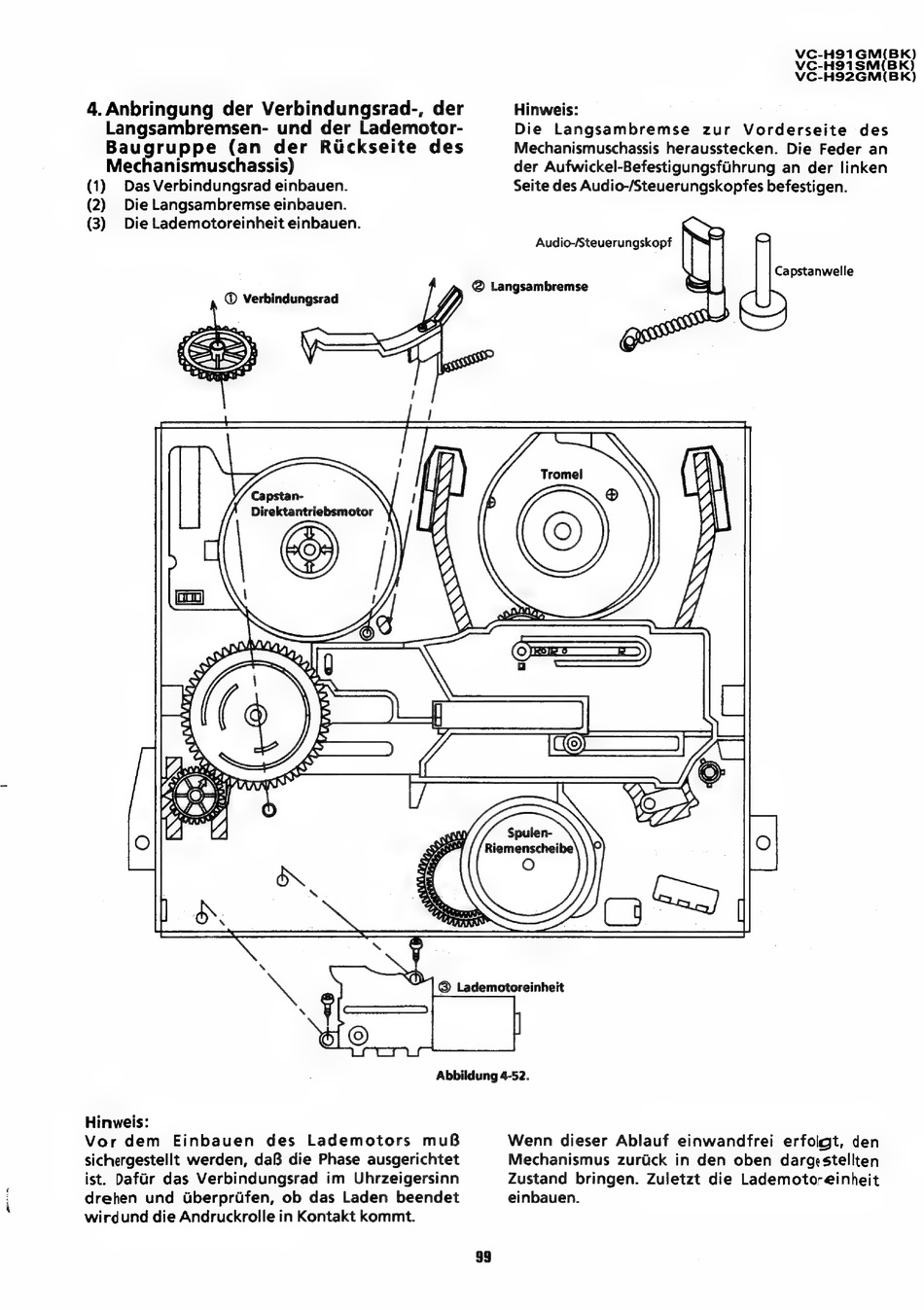

4. Anbringung der Verbindungsrad-, der
Hinweis:
Langsambremsen- und der Lademotor-
Die Langsambremse
zur Vorderseite
des
Baugruppe
(an
der Rickseite
des
Mechanismuschassis herausstecken. Die Feder an
Mechanismuschassis)
der Aufwickel-Befestigungsfihrung an der linken
(1)
Das Verbindungsrad einbauen.
Seite des Audio-/Steuerungskopfes befestigen.
(2)
Die Langsambremse einbauen.
(3)
Die Lademotoreinheit einbauen.
Audio-/Steuerungskopf
Capstanwelle
@ Langsambremse
® Verbindungsrad
V,
Capstan-
Direktantriebsmotor
Abbildung 4-52.
Hinweis:
Vor dem
Einbauen
des
Lademotors
muB
Wenn dieser Ablauf einwandfrei erfoigt, den
sichergestellt werden, daB die Phase ausgerichtet
Mechanismus zurick in den oben dargestellten
ist. Dafir das Verbindungsrad
im Uhrzeigersinn
Zustand bringen. Zuletzt die Lademotoreinheit
drehen und Gberpriifen, ob das Laden beendet
einbauen.
wirdund die Andruckrolle in Kontakt kommt.
