Befestigungs-
vorrichtung
Schrauben-
& dreher
Ton-/Steuerkopfarm fe
Ton-Steuerkopf
(b)

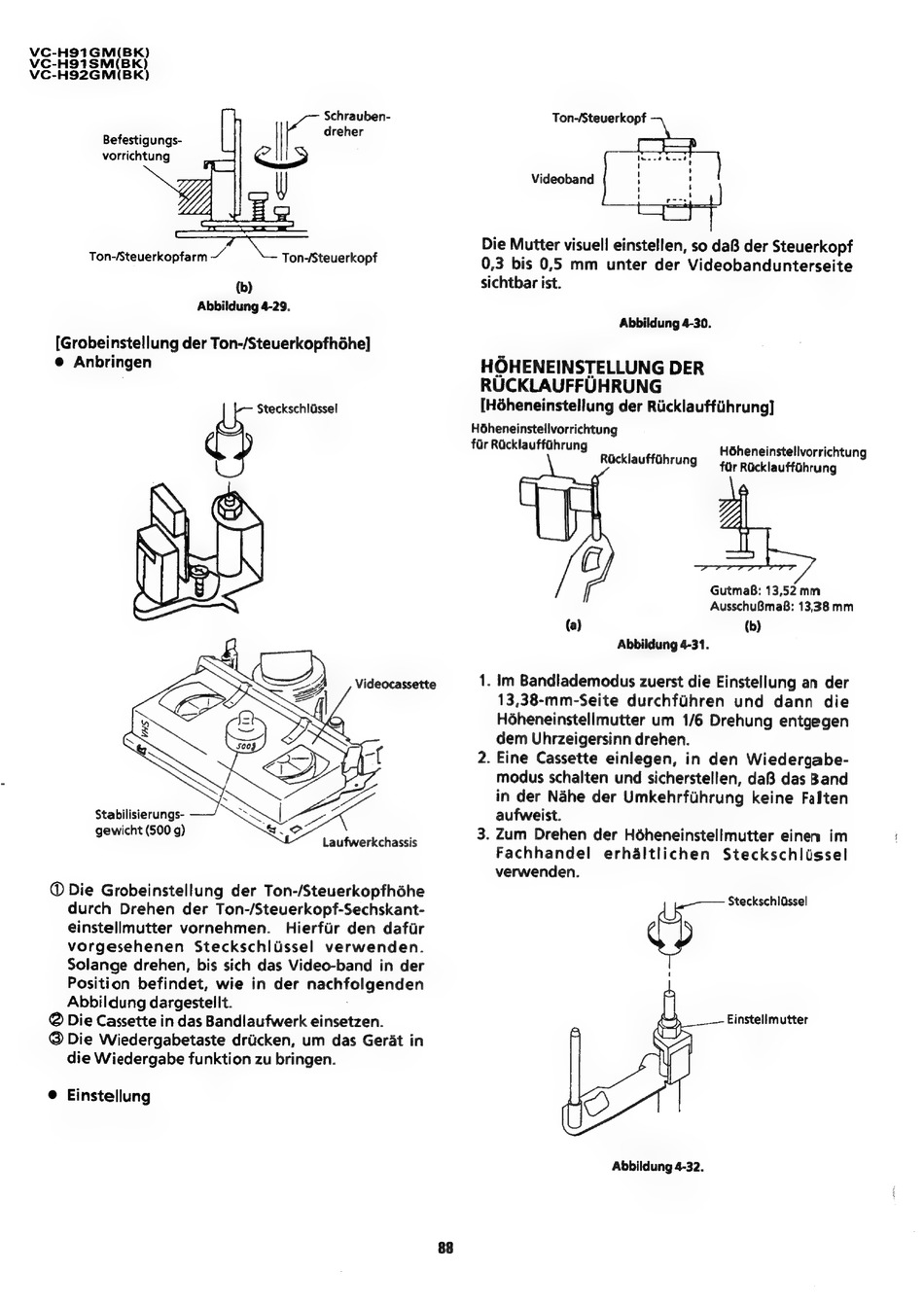

Abbildung 4-29.
[Grobeinstellung der Ton-/Steuerkopfhéhe]
)
Steckschlissel
@ Anbringen
@ Die Grobeinstellung der Ton-/Steuerkopfhéhe
durch Drehen der Ton-/Steuerkopf-Sechskant-
einstellmutter vornehmen.
Hierfur den dafur
vorgesehenen
Steckschlissel
verwenden.
Solange drehen, bis sich das Video-band in der
Position befindet, wie in der nachfolgenden
Abbildung dargestellt.
Ton-/Steuerkopf
Videoband
Abbildung 4-30.
HOHENEINSTELLUNG DER
RUCKLAUFFUHRUNG
[Héheneinstellung der Ricklauffihrung]
Hdheneinstellvorrichtung
GutmaB: 13,52 mm
AusschuBmaB: 13,38 mm
(a)
(b)
Abbildung 4-31.
1. Im Bandlademodus zuerst die Einstellung an der
13,38-mm-Seite durchfihren und dann
die
Héheneinstellmutter um 1/6 Drehung entgegen
dem Uhrzeigersinn drehen.
2. Eine Cassette einiegen, in den Wiedergabe-
modus schalten und sicherstellen, daB das Band
in der Nahe der Umkehrfthrung
keine Falten
aufweist.
3. Zum Drehen der Héheneinstellmutter einen im
Fachhandel
erhdltlichen
Steckschlissel
verwenden.
Steckschlissel
Einstellmutter
@ Die Cassette in das Bandlaufwerk einsetzen.
@ Die Wiedergabetaste drucken, um das Gerat in
die Wiedergabe funktion zu bringen.
® Einstellung
Abbildung 4-32.
